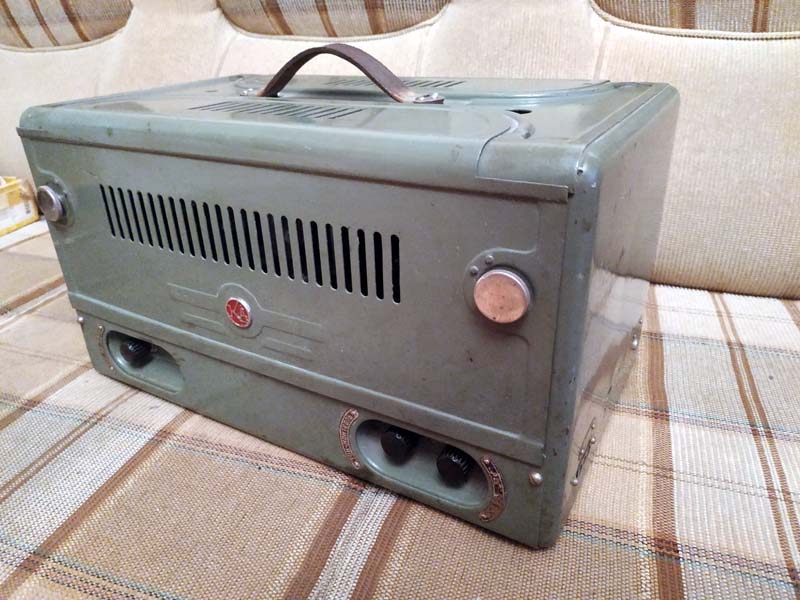

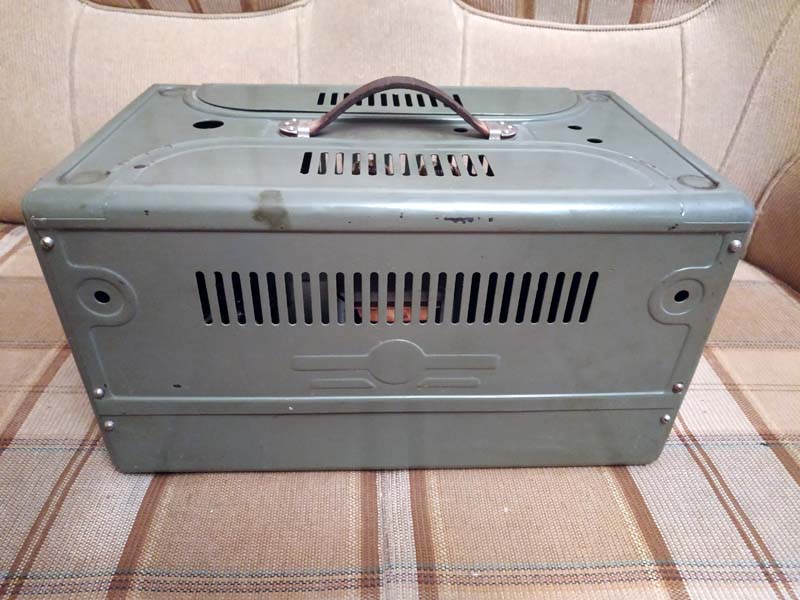

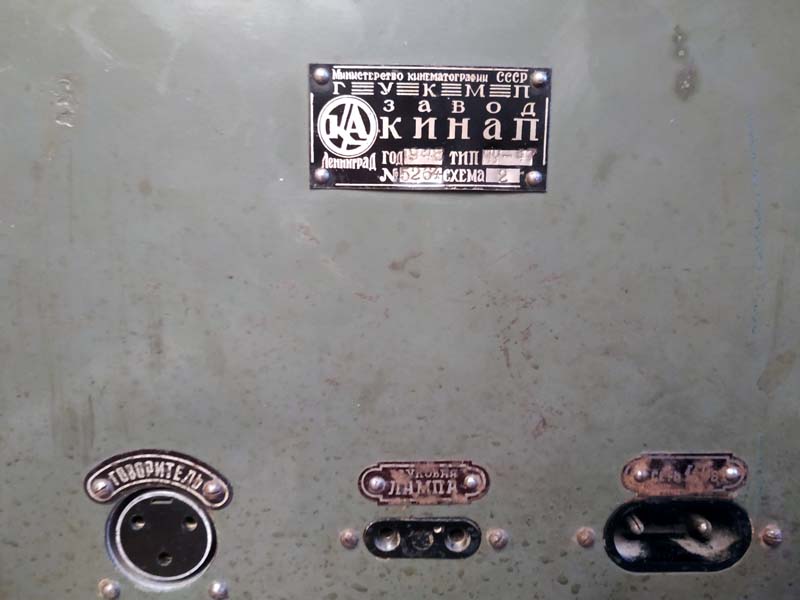

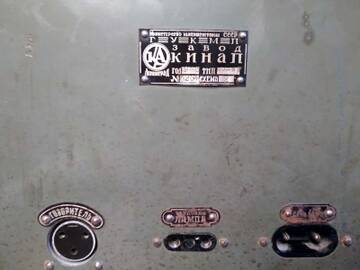

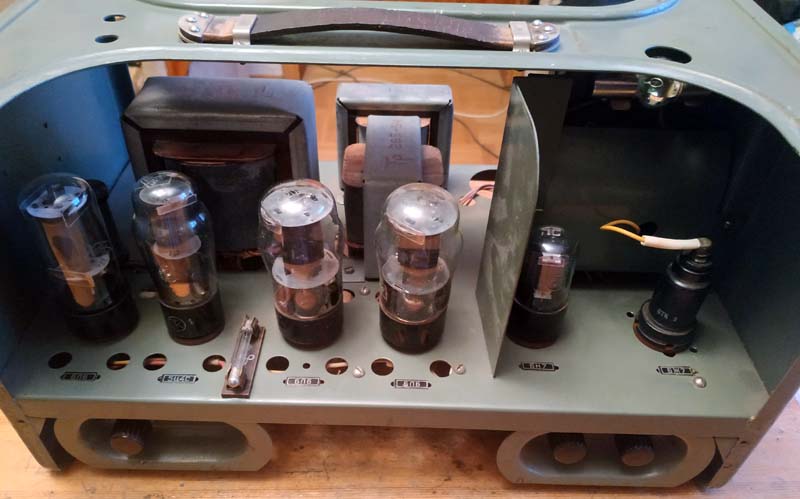

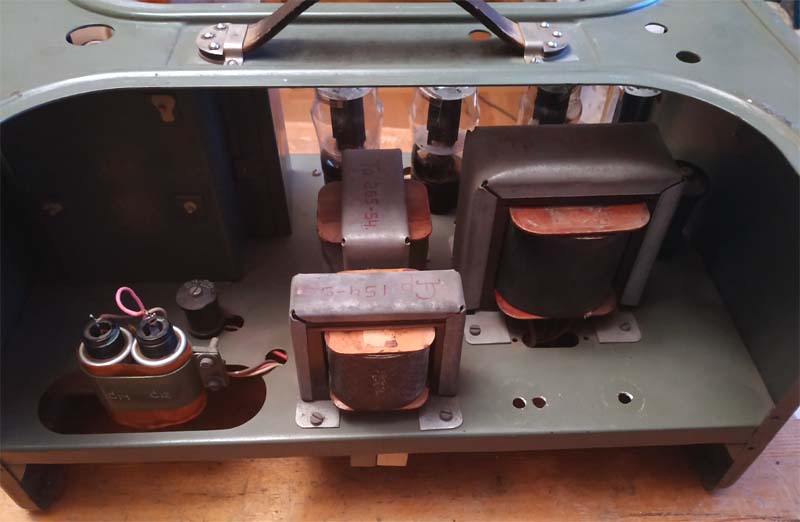

Усилитель ПУ-47 выпускался в конце 40х годов для кинопередвижек с кинопроектором типа 16-ЗП. В отличие от предыдущего ПУ-46 работал уже с динамиком с постоянным магнитом (4А-18А). Питание от сети 110 вольт. Звуковая лампа питается генератором высокой частоты (60 кГц), собранном на лампе 6П3С. Предварительный усилитель собран на 6Ж7 и 6Н7, оконечник - на двух 6П3С. Для считывания оптического звука применен фотоэлемент ЦГ-3.
Отредактировано Старьёвщик (14-04-2022 19:04:58)
Настоящий раритет
Удивительно, что несмотря на возраст, фотоумножитель не потерял эмиссию...
Удивительно, что несмотря на возраст, фотоумножитель не потерял эмиссию...
Пытаюсь выторговать такой) Рискнуть с ФУ ? если что, его моно найти?
vas, Андрей Уфимцев, если мне память не изменяет фотоумножители (трёхконтактные) ставились на более поздних усилителях 90У2, 90У5, на этом усилителе должен стоять двухконтактный фотоэлемент.
если мне память не изменяет фотоумножители (трёхконтактные) ставились на более поздних усилителях 90У2, 90У5, на этом усилителе должен стоять двухконтактный фотоэлемент.

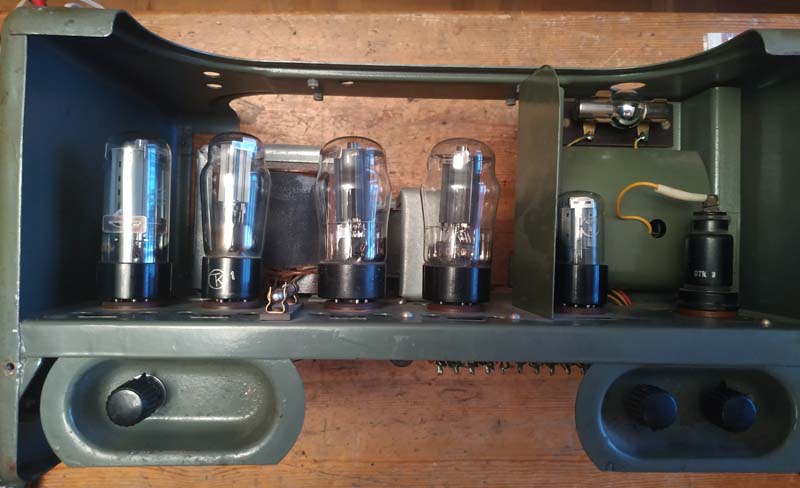

Всё верно,двухконтактный фотоэлемент ЦГ-3, на фото 9 отлично видно:
Пытаюсь выторговать такой) Рискнуть с ФУ ? если что, его моно найти?
Эту тему уже много раз обсуждали на форуме, фотоэлементы (и фотоумножители) использовались не только в кино аппаратуре,но и в различной проышленной автоматике,по этому ,их выпускали до конца 1980-х, найти "кондиционные" совсем не проблема (а вот ПУ47, это совсем не частый вариант).
а вот ПУ47, это совсем не частый вариант)
Соглашусь с этим высказыванием. Усилители до 1950-го года почему-то ОЧЕНЬ большая редкость. Я кинотехнику разыскиваю по всей стране уже около 10 лет и только один подобный усилитель мне удалось отхватить в Подмосковье - "ПУ-13" 1941 года.
Соглашусь с этим высказыванием. Усилители до 1950-го года почему-то ОЧЕНЬ большая редкость. Я кинотехнику разыскиваю по всей стране уже около 10 лет и только один подобный усилитель мне удалось отхватить в Подмосковье - "ПУ-13" 1941 года.
Да, то что он редкий, понимаю, читал здесь в теме. Надеюсь получится договориться по не космической цене. ФУ не знаю исправен ли, но будем искать, если что
.. но будем искать, если что

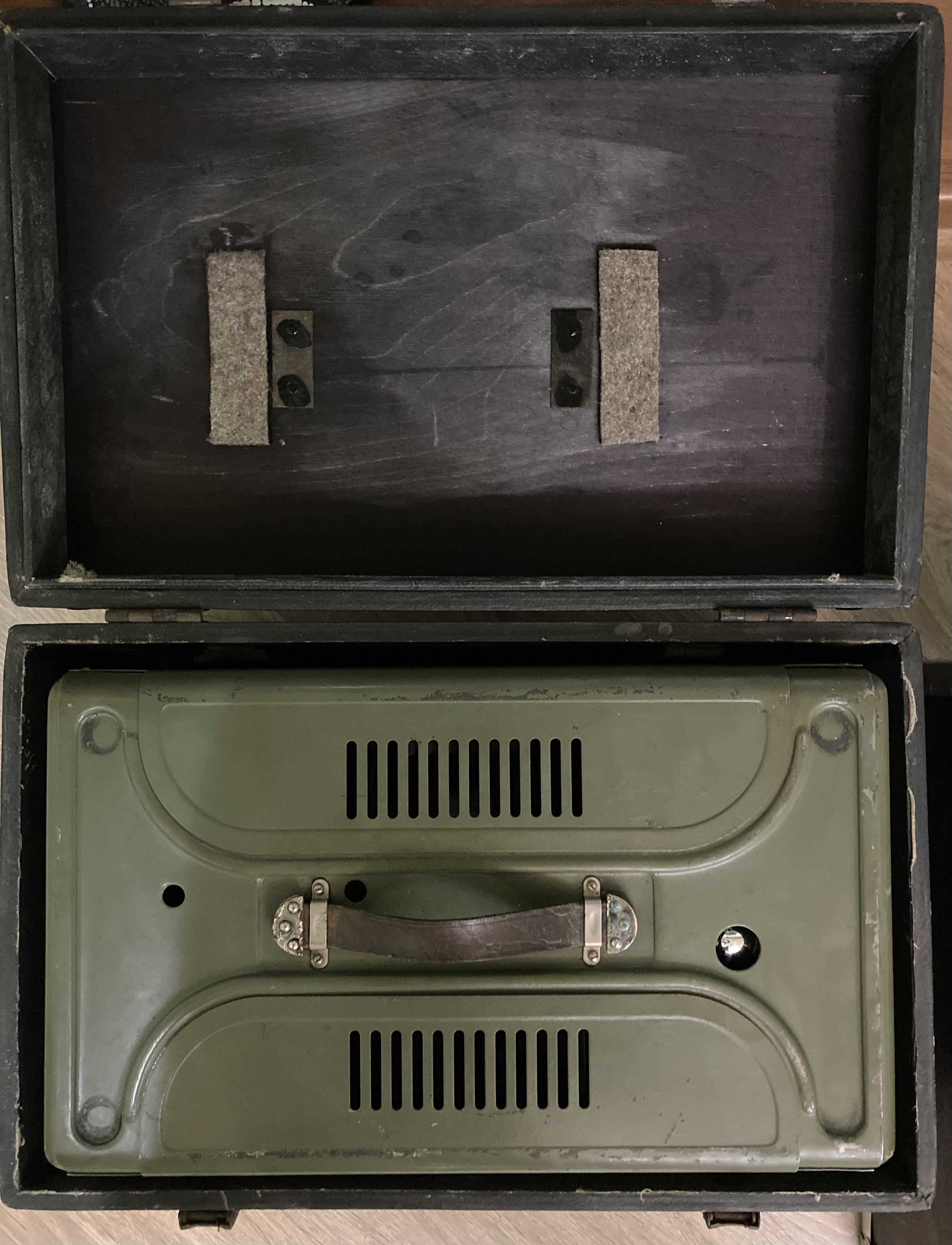

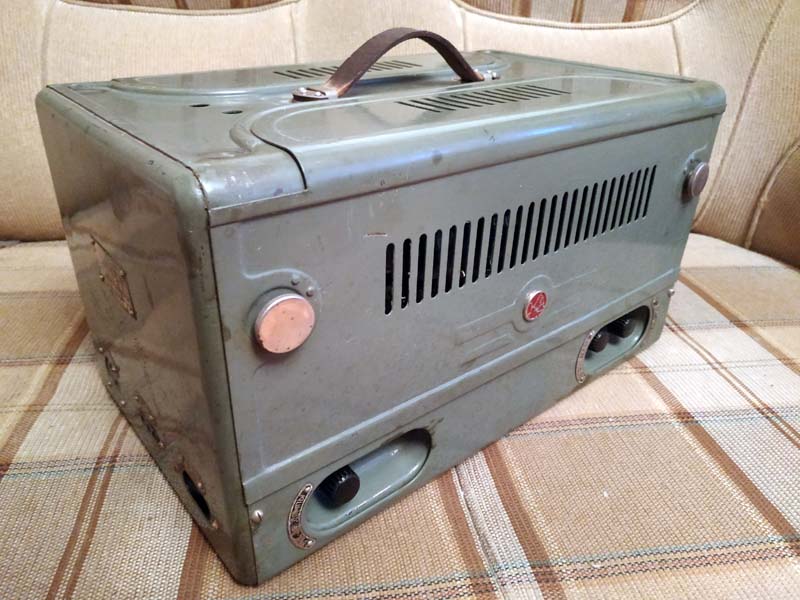

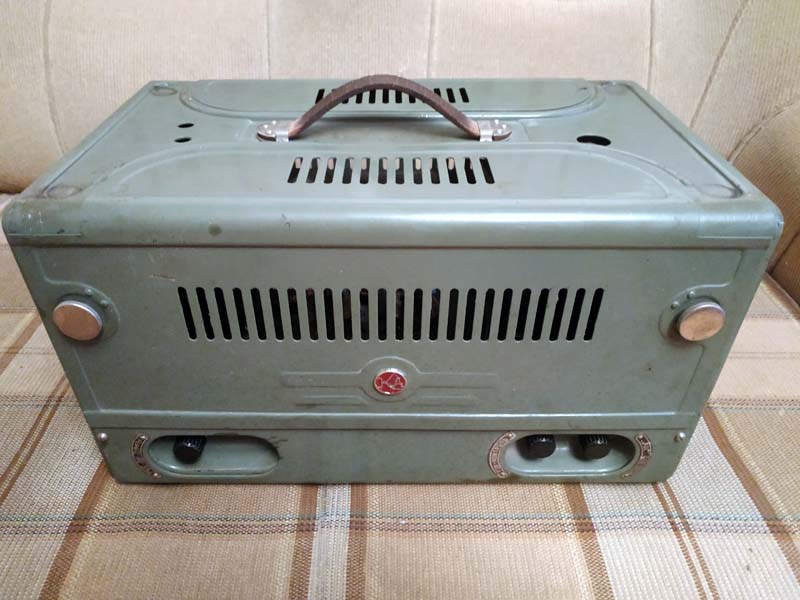

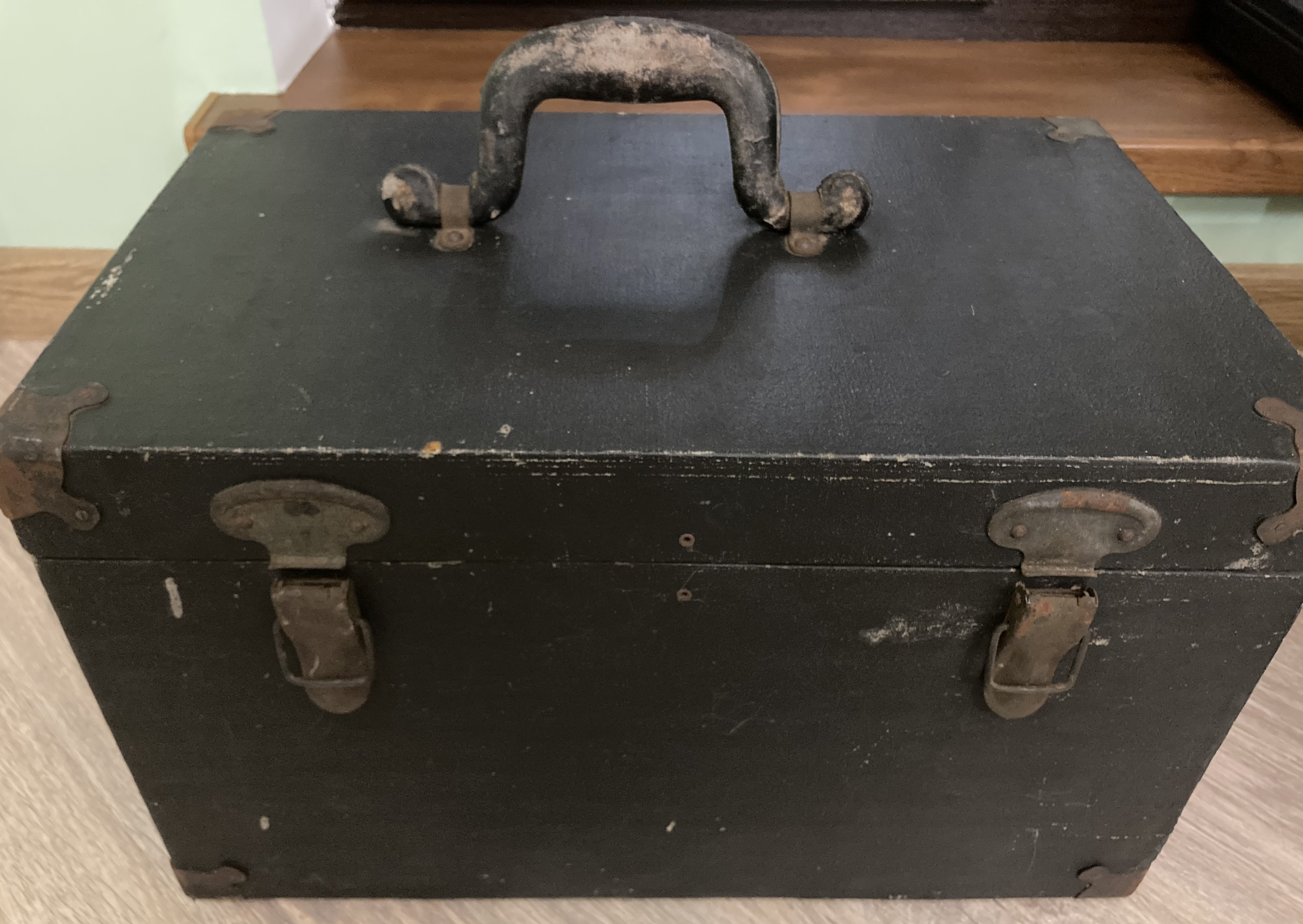

Эврика! Приехал ко мне ПУ-47 в отличном состоянии, в родном ящике! Пока не включал ещё
Эврика! Приехал ко мне ПУ-47 в отличном состоянии, в родном ящике! Пока не включал ещё

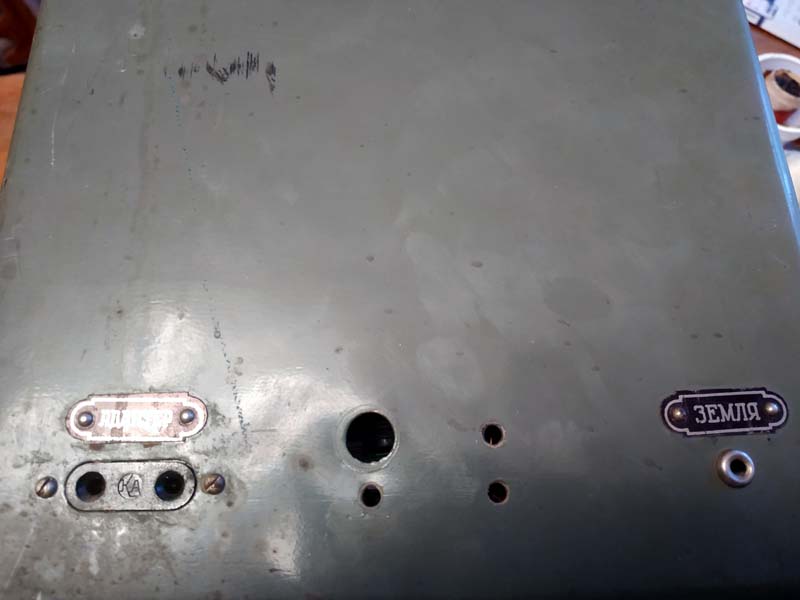

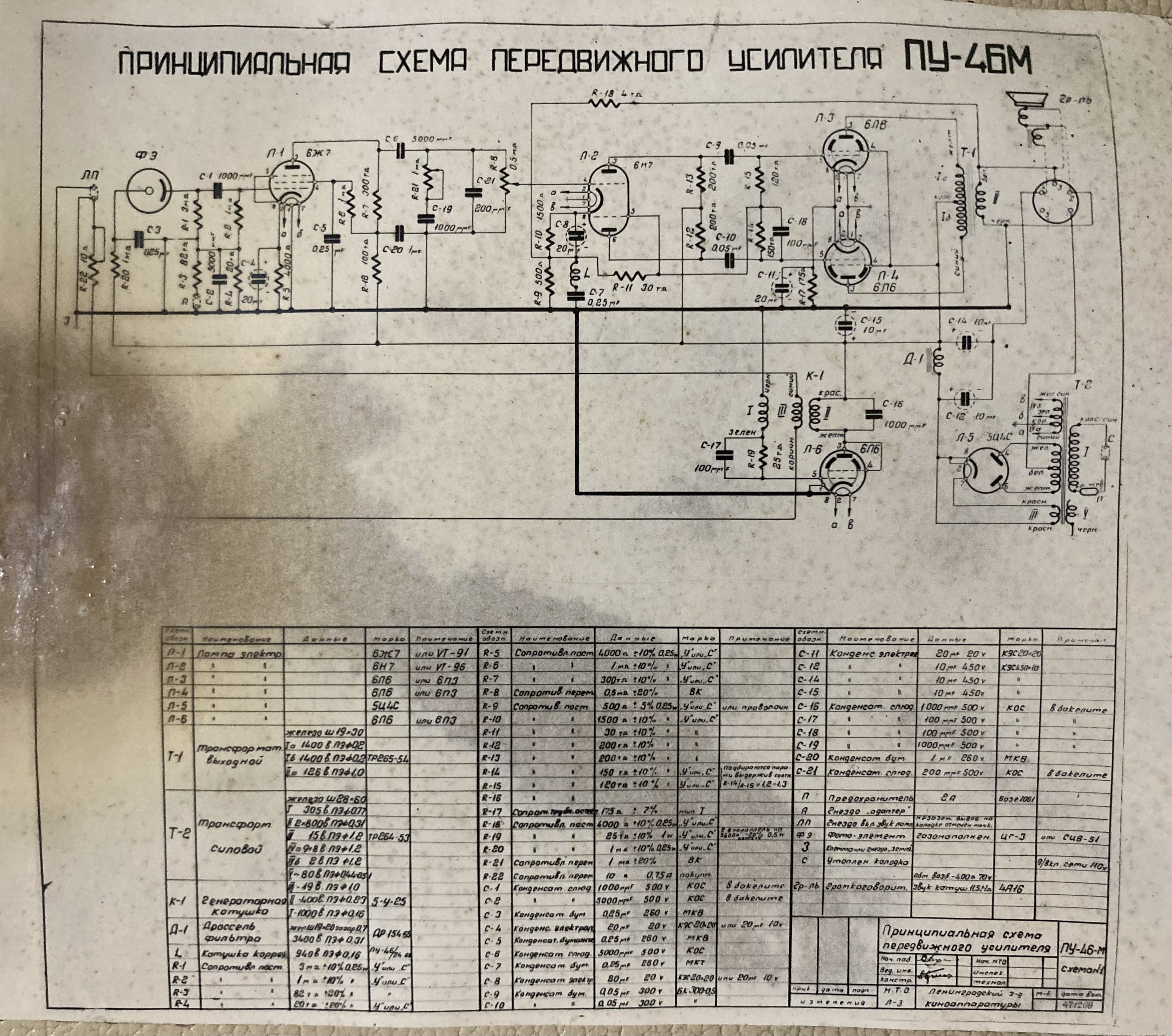

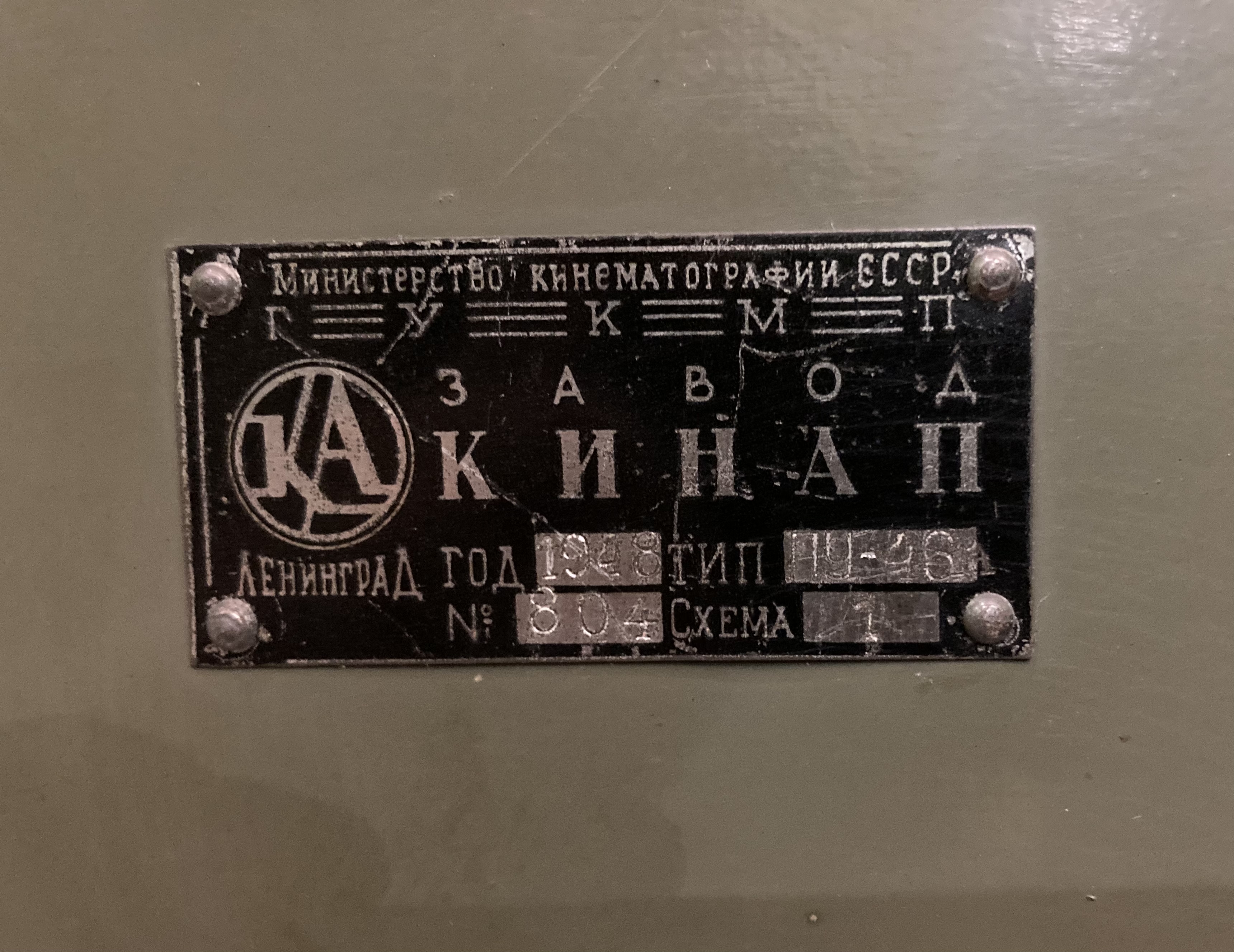

Оказался ПУ-46М, поэтому пару фото его опубликую в этой теме к фото ПУ-47:

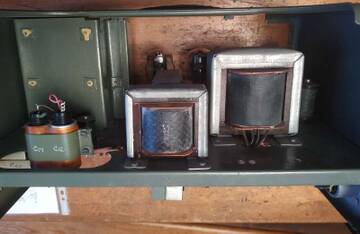

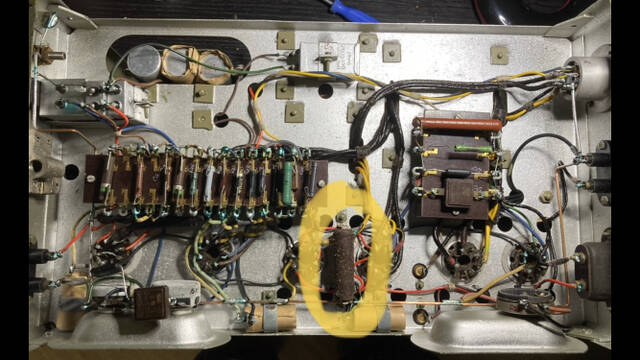

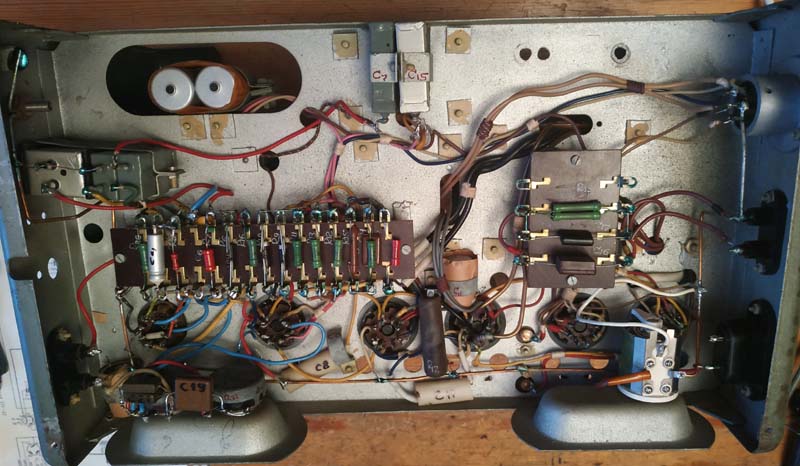

И вот тут оказалась какая-то ржавая коричневая «гусеница», можно ли это поменять, сопротивление или что это?

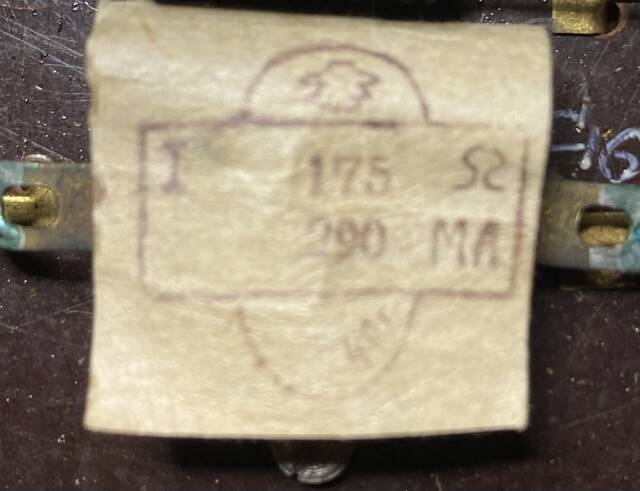

Внутри вот такая бумажка:
Андрей Уфимцев
Хороший сохран, поздравляю с приобретением
Приехал ко мне ПУ-47 в отличном состоянии, в родном ящике

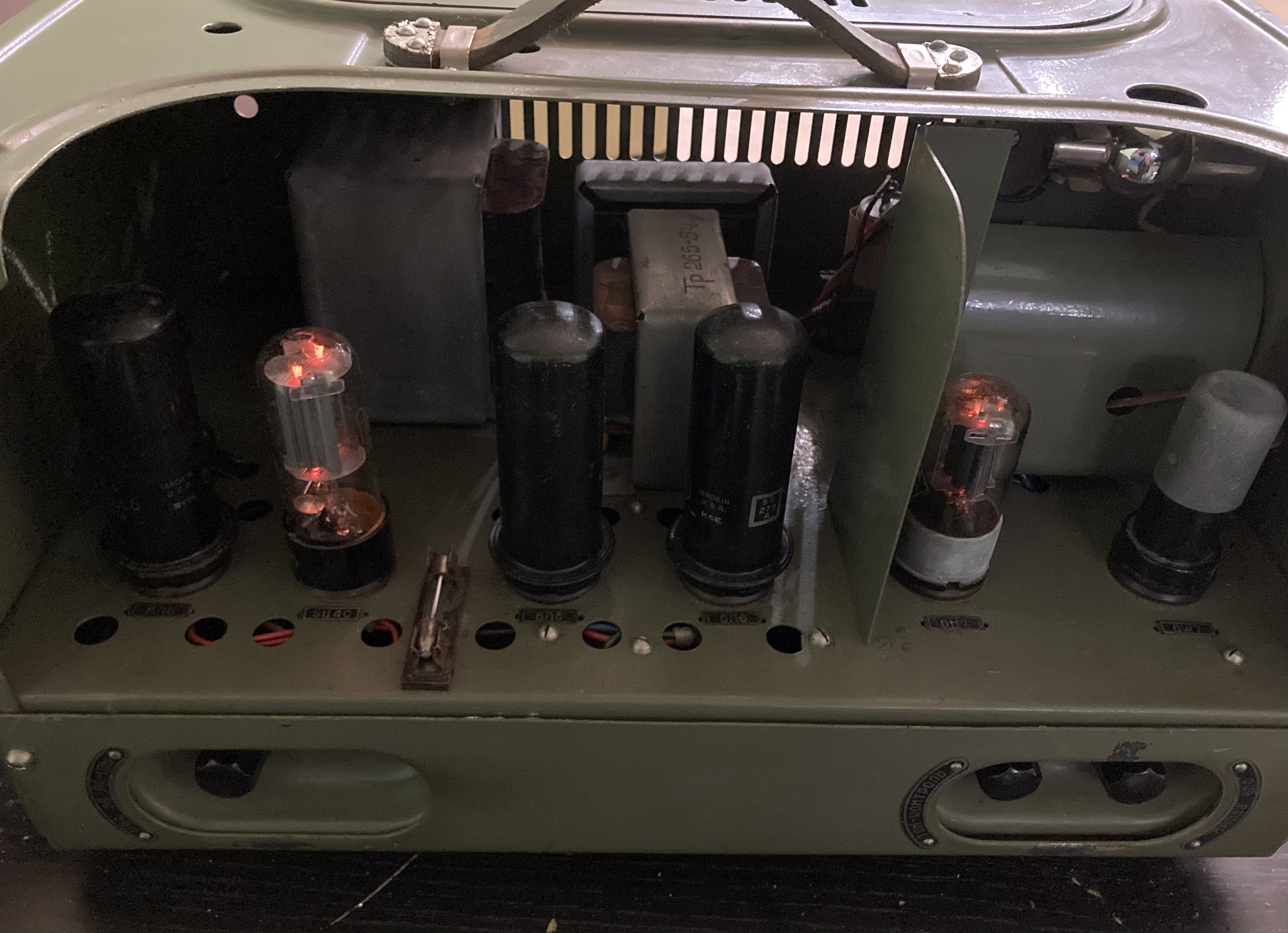

Отличное приобретение,действительно ,очень достойное состояние,да ещё и редкие металлические 6L6 стоят.
Поздравляю!
какая-то ржавая коричневая «гусеница», можно ли это поменять, сопротивление или что это?
Судя по всему,это проволочное "остеклованное" сопротивленин ПЭВ,у старых (40х-50х годов) как раз такая коричневая "глазурь",это не ржавчина,просто "налёт времени". Его,конечно, можно заменить на более современное "зелёное", с таким же номиналом по мощности и сопротивлению,вот только зачем? Если оно не в обрыве,то и дальше будет отлично работать.
…Если оно не в обрыве,то и дальше будет отлично работать.
Да в том-то и дело что с одной стороны обрыв, припаял как-то , но боюсь что может рассыпаться - провод медный , совсем старый, ломается. Сейчас пока проверил то что он в сеть включается, а оно за что отвечает, за звук?
Кстати, кому такой нужен, могу дать контакт где можно выторговать. У меня не получилось, но думаю что за год «клиент созрел» )
Кстати, кому такой нужен, могу дать контакт где можно выторговать. У меня не получилось, но думаю что за год «клиент созрел» )
А этот недавно на авито был за смешную цену вместе с 16ЗП-6, провисел несколько часов
.

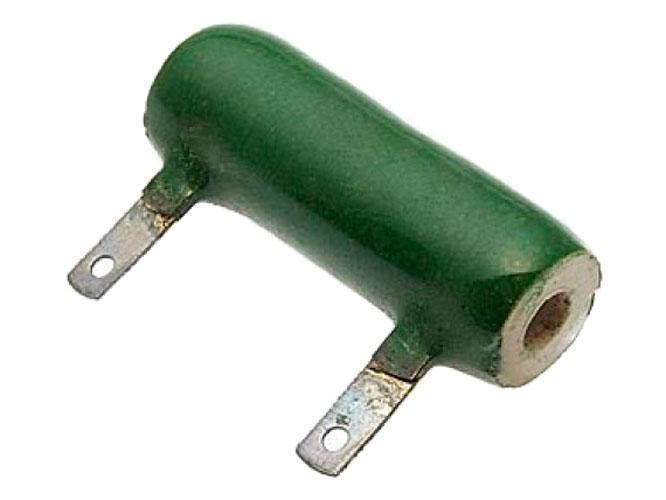

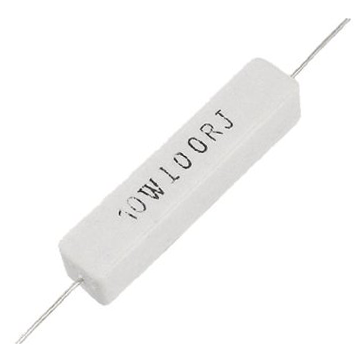

Для замены гусеницы)) можно такие резисторы применить , мощность 10 /15 Ватт , сопротивление 175 Ом.
На нижний могу ссылку скинуть на АлиЭкспресс. На фото 100 0м изображён. Его легче монтировать, припаять к стойкам как родное и габариты меньше.
Отредактировано Виктор (20-10-2022 20:52:35)
А этот недавно на авито был за смешную цену вместе с 16ЗП-6, провисел несколько часов .
Именно, я быстро сориентировался. Но есть другой, висит долго, на первом фото убитый 16 ЗП, полистать - видно что ещё есть усилитель.
Для замены гусеницы)) можно такие резисторы применить , мощность 10 /15 Ватт , сопротивление 175 Ом.
На нижний могу ссылку скинуть на АлиЭкспресс. На фото 100 0м изображён. Его легче монтировать, припаять к стойкам как родное и габариты меньше.Отредактировано Виктор (Сегодня 20:52:35)
Спасибо!! Пока посмотрю, если будет работать , то менять не буду
Лучше заменить. Если уже паян сам провод (констанстан или нихром) то может в любой момент оборватся, что нарушит работу выходного каскада . Так как этот катодный резистор греется значительно. Лучше не доводить до крайности. Да и элекролитические конденсаторы не мешало бы заменить, лечить так уже лечить😀Проверить бы для интереса их ёмкость и ESR, куда и сколько ушло за столько лет.Хотя на удивление может ещё и в полне будет норм все. Зависит ещё где в каких условиях хранился аппарат. В то время не могли плохо делать, время было такое, чуть что сразу .
Отредактировано Виктор (21-10-2022 05:45:12)
