Уважаемые товарищи,

кто знаком с установками СК1000К, пытаюсь разобраться, раньше с ними не сталкивался. Нужно запустить стоявший долгое время без работы проектор. Визуально все на месте, нет только распределительного устройства- оно от 23кпк комплекта и подводящих проводов. Схему и инструкцию наше лна форуме. 380 вольт там есть. Вопрос в том, какие блоки должны быть, может ли он работать в один пост?. требуется показать 3 фильма по 1 части на мероприятии. Режим авральный

Спасибо, кто откликнется!

2

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29
St. Schubert написал(а):

Визуально все на месте, нет только распределительного устройства- оно от 23кпк комплекта и подводящих проводов.

Если вы имеете ввиду автоматику АКП-6М от 23КПК, то она точно не подойдёт, для СК нужен блок БПА (блок питания и автоматики), в нём находится стабилизатор на 220 вольт для питания электродвигателей и блок питания звуковой лампы, а также автоматика перехода с поста на пост, без этого блока установка работать не будет.

Забыл написать, что БПА один на два поста и устанавливается в станине одного из постов.

П.С. Позже перенесу тему в соответствующий раздел.

3

  • Автор: St. Schubert
  • Участник
  • St. Schubert
  • Зарегистрирован: 24-04-2021
  • Приглашений: 0
  • Сообщений: 12
  • Провел на форуме:
    10 часов 42 минуты
  • Последний визит:
    21-01-2025 21:05:33

Как визуально выглядит БПА? нужно ли что-то завыкать, чтобы работал только один пост? Схема есть

4

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29

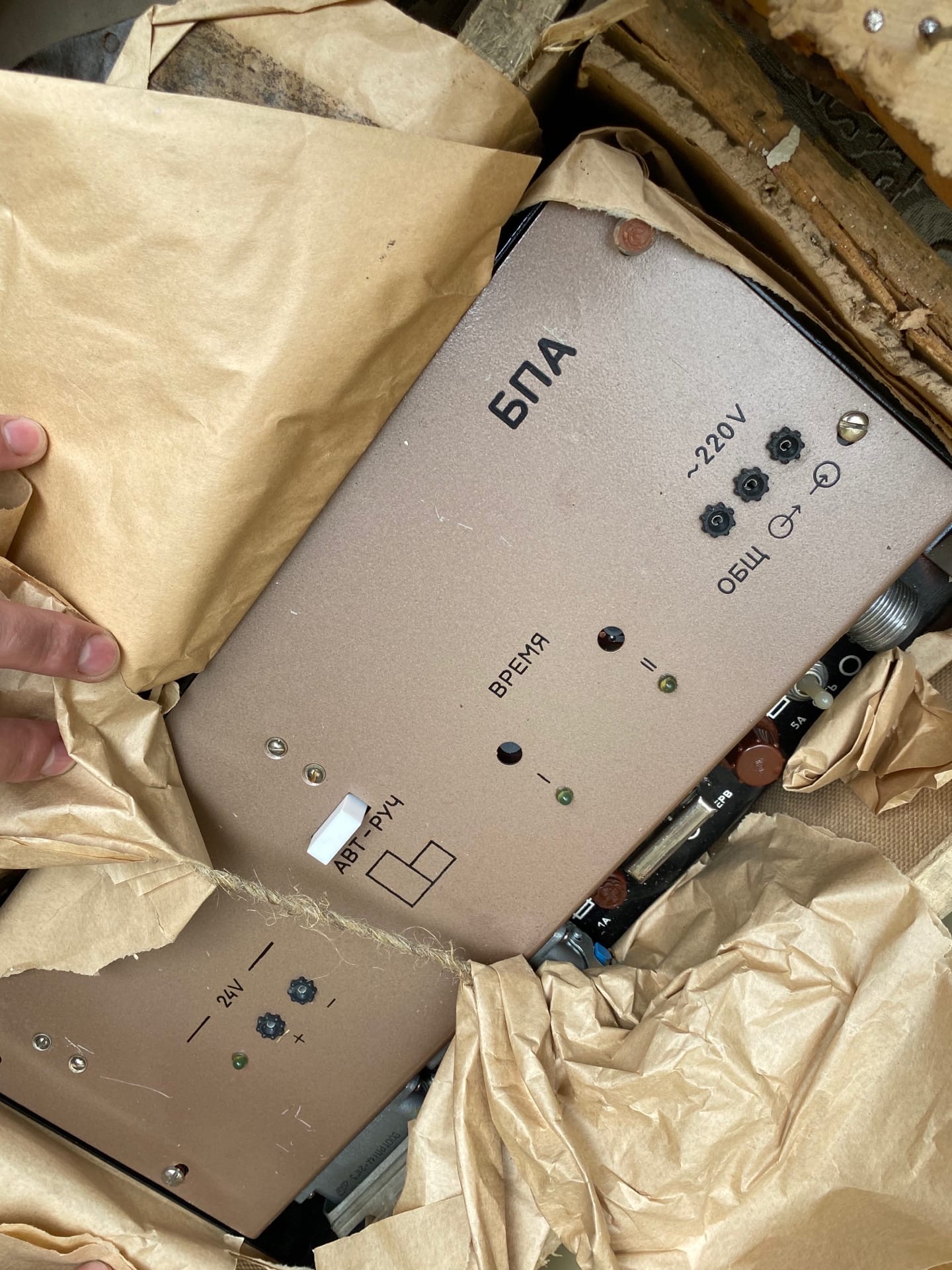

https://forumupload.ru/uploads/0018/29/2a/152/t615792.jpg

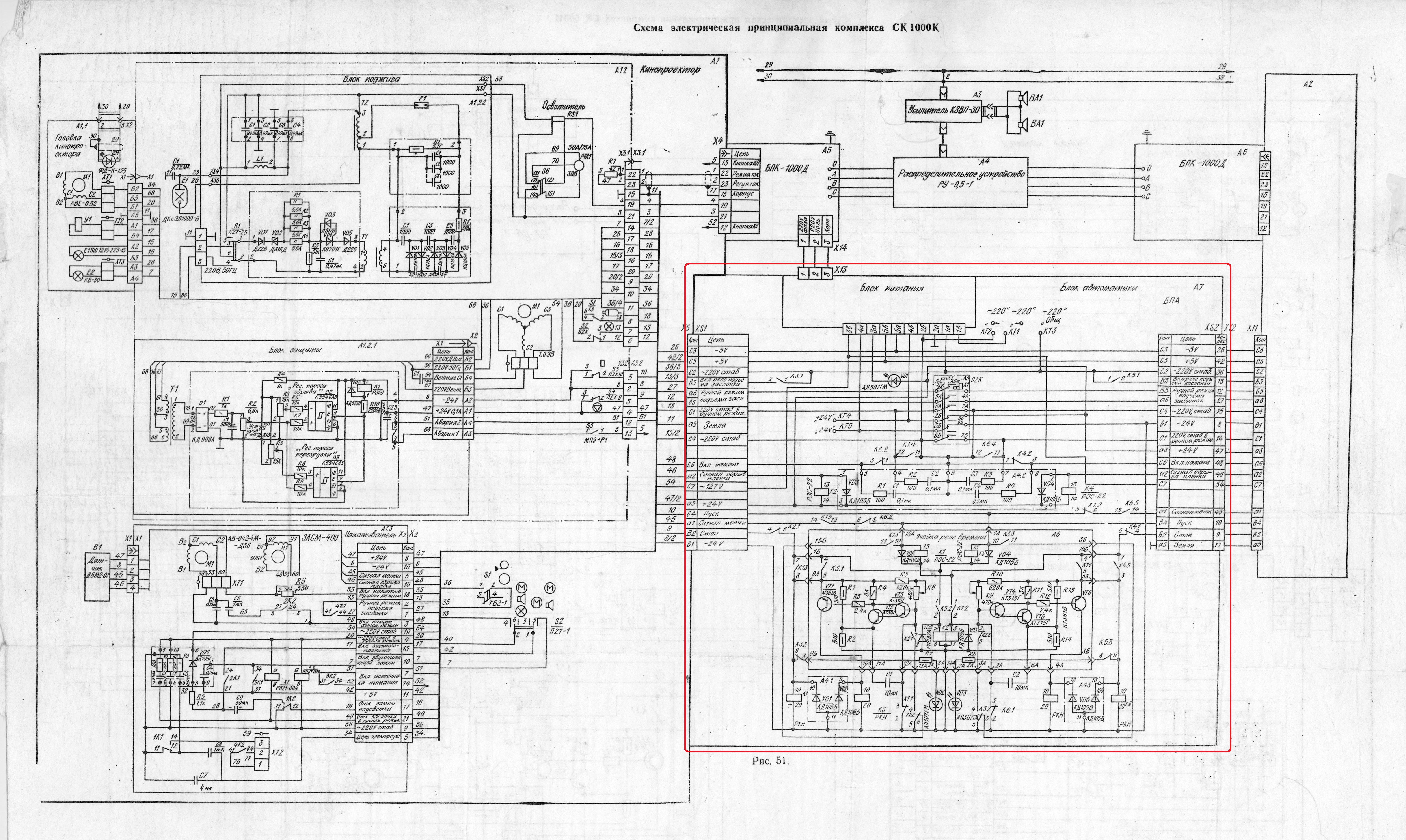

Схема БПА выделена красным
https://forumupload.ru/uploads/0018/29/2a/2/t913867.jpg

Без БПА даже один пост работать не будет, но если подать 220 вольт на определённые контакты разъёма, а также 6 вольт на звуковую лампу, то думаю можно и запустить.

5

  • Автор: St. Schubert
  • Участник
  • St. Schubert
  • Зарегистрирован: 24-04-2021
  • Приглашений: 0
  • Сообщений: 12
  • Провел на форуме:
    10 часов 42 минуты
  • Последний визит:
    21-01-2025 21:05:33

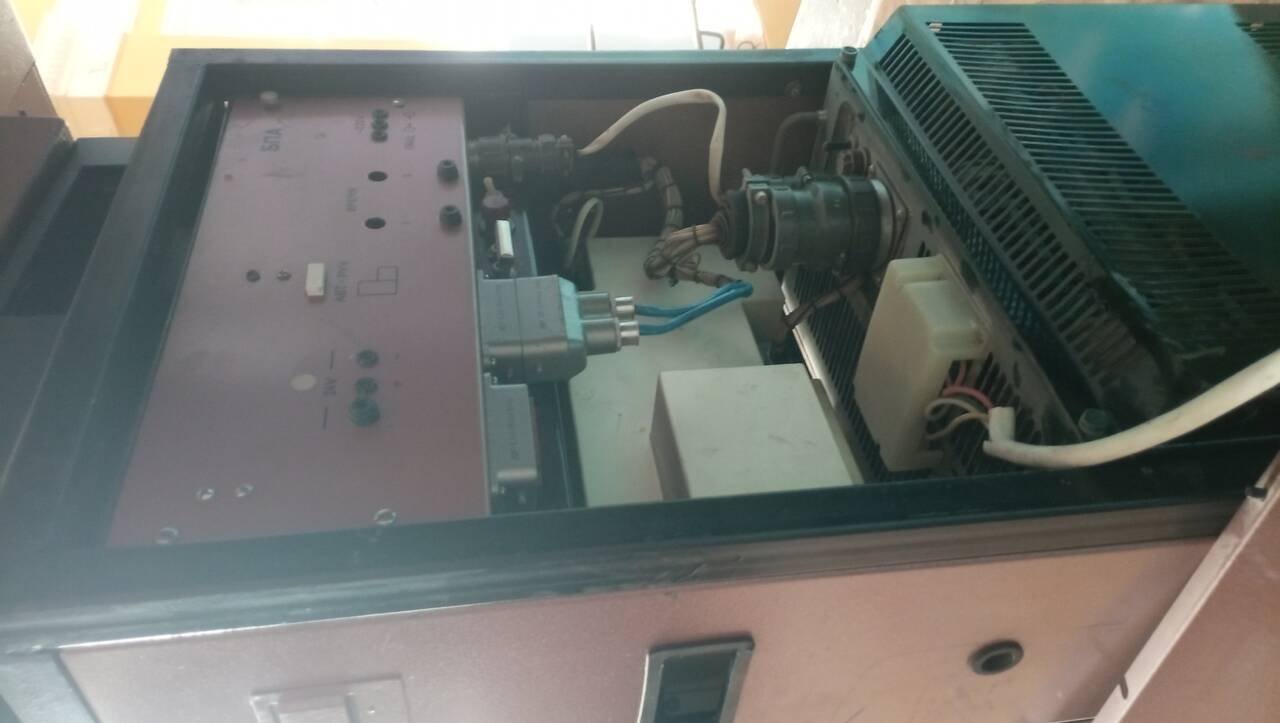

БПА на месте, блок розжига тоже. Сейчас главное три фазы правильно подцепить к щиту
https://forumupload.ru/uploads/0018/29/2a/217/t930119.jpg

6

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29
St. Schubert написал(а):

Сейчас главное три фазы правильно подцепить к щиту

Главное фазу с нулём не перепутать. Подозреваю, что без второго поста световая заслонка не будет держаться, там на станине есть тумблера, разберитесь с ними, один должен быть на наматыватель, а второй вроде управлять заслонкой и звуковой лампой, в инструкции написано, почитайте.

7

  • Автор: St. Schubert
  • Участник
  • St. Schubert
  • Зарегистрирован: 24-04-2021
  • Приглашений: 0
  • Сообщений: 12
  • Провел на форуме:
    10 часов 42 минуты
  • Последний визит:
    21-01-2025 21:05:33

Спасибо, все запустил, лампа зажглась, с механикой разобрался, заслонку вручную только открывать и зажимать. А так покажем теперь кинцо, у нас в программе 3 фильма по 10 минут. Звук пока не проверял, но там стоит лазер уже и сигнал идет на микшер, надо теперь его к современной системе кинотеатра прицепить.

8

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29
St. Schubert написал(а):

заслонку вручную только открывать и зажимать.

А от кнопки заслонка поднимается? Вроде как должна подниматься, только удерживаться не будет, при желании можно поставить перемычку и тогда должна работать.

9

  • Автор: St. Schubert
  • Участник
  • St. Schubert
  • Зарегистрирован: 24-04-2021
  • Приглашений: 0
  • Сообщений: 12
  • Провел на форуме:
    10 часов 42 минуты
  • Последний визит:
    21-01-2025 21:05:33

Кнопки зажигания лампы, остановки и поднятия заслонки не действуют. После запуска двигателя, через 6 секунд примерно, разжигается лампа. После выключения кнопки мотора гаснет и лампа. На нижних тумблерах на тумбе включил оба- звуковая лампа (лазер) работает, и наматыватель сам по себе начинает мотать. вот такая обстановка. Сейчас надо еще отъюстировать лампу и не взорваться, никаких преспособлений нет. По сравнению с 35КСА 3квт, эта лампочка кажется игрушечной, но все равно опасно

10

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29

St. Schubert
Что-то вы меня запутали, лампа должна разжигаться при включении тумблера мотора, судя по всему у вас включен на БПА автоматический режим, включите ручной режим, тумблер звуковой лампы при включении лампы он отключает питание заслонки.

11

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29

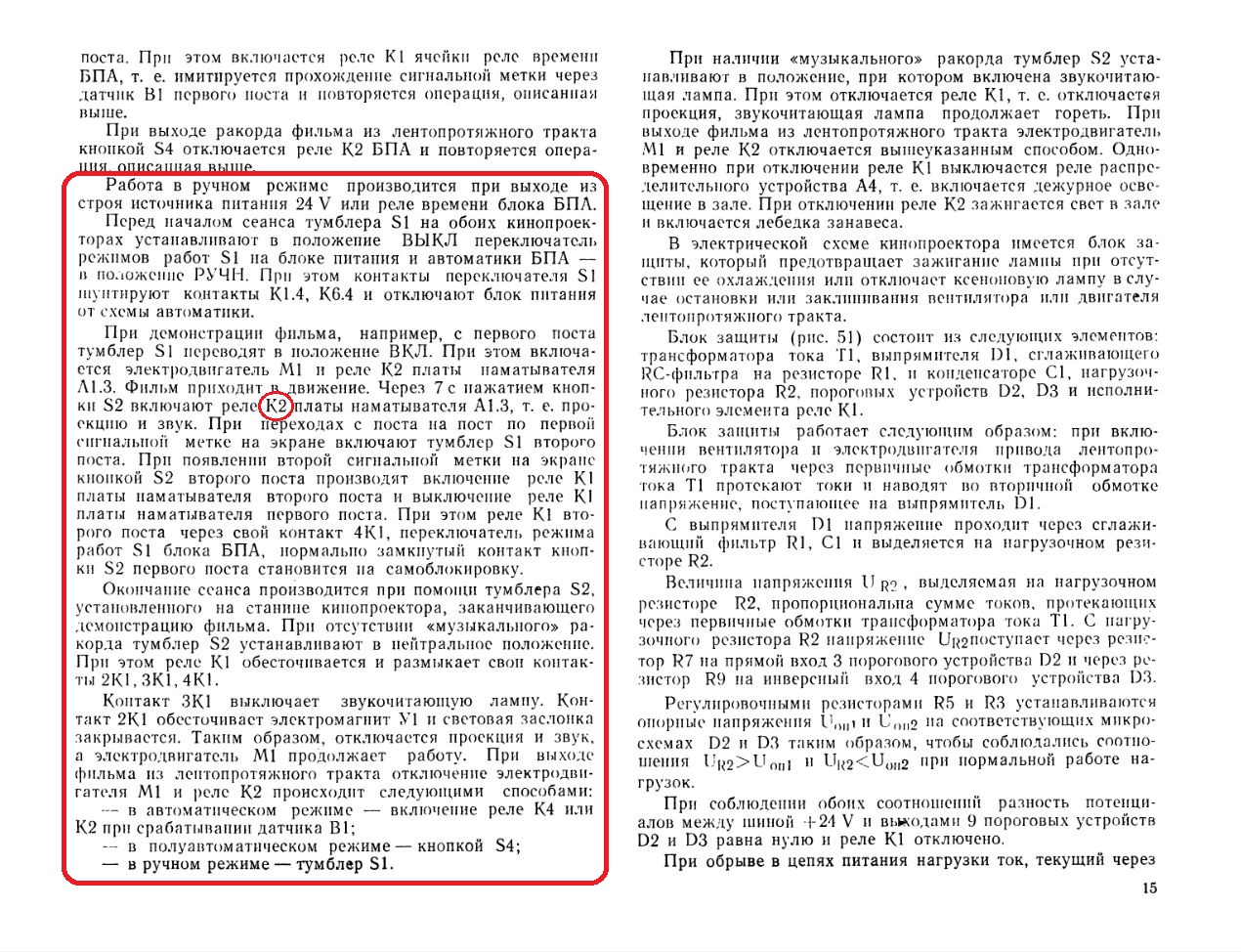

Вот описание работы в ручном режиме, только забыли написать, что при включении мотора и включается лампа, ещё есть опечатка, в красном кружочке должно быть К1, а не К2
https://forumupload.ru/uploads/0018/29/2a/2/t670381.jpg

12

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29

Хотим в фойе кинотеатра поставить экспонат СК-1000К, но как действующий, вопрос такой - кто-нибудь вместо ксеноновой лампы "колхозил" что-нибудь? Суть в том чтобы работал от 220в, а не от 380в.

13

  • Автор: Georg
  • Активный участник
  • Georg
  • Откуда: Новосибирск
  • Зарегистрирован: 13-09-2020
  • Приглашений: 0
  • Сообщений: 373
  • Пол: Мужской
  • Провел на форуме:
    5 дней 9 часов
  • Последний визит:
    31-01-2025 17:32:22

Андрей, приветствую.
Я "колхозил": дроссель на 400 Вт и ИЗУ для ламп ДНаТ + двухцокольную Hmi 575 или одноцокольную Msr 575 (аналоги с АлиЭкспресс).

14

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29

Georg
Спасибо поизучаю.

15

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Вчера 17:51:32

Уважаемые коллеги. Тема поднимается ещё раз, но в другой плоскости.

Нам в ближайшее время предстоит монтаж киноустановки на базе  двух постов СК-1000К.
Можете поделиться опытом в монтаже сей установки?
Интересуют нюансы и вообще всё, что может подстерегать на этом тернистом пути.

И по этой теме ещё один вопрос:
Поджиг ксеноновой лампы производится при включении двигателя.
Хотелось бы, чтобы лампа всегда горела в дежурном режиме на половинной мощности, а при включении двигателя переходила в рабочий режим (по классике).
Есть ли какие-то готовые решения по такой модернизации, а то не хочется изобретать велосипед.

Всем заранее спасибо.

КПТ-36 написал(а):

Хотим в фойе кинотеатра поставить экспонат СК-1000К, но как действующий

Везёт же, а мы только мечтаем об основном комплекте на зал.

Отредактировано Duwakin (01-06-2024 17:14:26)

16

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29
Duwakin написал(а):

Можете поделиться опытом в монтаже сей установки?

На выпрямители три фазы 380В, а остальное всё кабелями с разъёмами, ну и заземление конечно.

Duwakin написал(а):

Хотелось бы, чтобы лампа всегда горела в дежурном режиме на половинной мощности, а при включении двигателя переходила в рабочий режим (по классике).
Есть ли какие-то готовые решения по такой модернизации, а то не хочется изобретать велосипед.

Я конечно не великий специалист по ксеноновым лампам, но думаю у горизонтальной лампы вряд ли вы удержите дугу в нормальном положении на маленьком токе.

17

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Вчера 17:51:32
КПТ-36 написал(а):

Я конечно не великий специалист по ксеноновым лампам, но думаю у горизонтальной лампы вряд ли вы удержите дугу в нормальном положении на маленьком токе.

Хорошее замечание. Но ксенонка половинный ток держит легко. Но я сталкивался только с вертикалками. А вот действительно, как будет вести себя горизонталка? Вопрос... В какую сторону уйдёт дуга.

18

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29

Что-то мне сразу в голову не пришло, световая заслонка расположена непосредственно в фильмовом канале в сантиметре от киноплёнки, охлаждение фильмового канала обтюратором, короче перегреете фильмовый канал, если в простое будет гореть лампа.

19

  • Автор: Duwakin
  • Активный участник
  • Duwakin
  • Откуда: Новочеркасск
  • Зарегистрирован: 10-10-2019
  • Приглашений: 6
  • Сообщений: 817
  • Пол: Мужской
  • Возраст: 60 [1965-01-25]
  • Провел на форуме:
    19 дней 13 часов
  • Последний визит:
    Вчера 17:51:32
КПТ-36 написал(а):

Что-то мне сразу в голову не пришло, световая заслонка расположена непосредственно в фильмовом канале в сантиметре от киноплёнки, охлаждение фильмового канала обтюратором, короче перегреете фильмовый канал, если в простое будет гореть лампа.

Положим, дополнительное охлаждение ф/к ещё никто не отменял, благо вентиляторов, как грязи.

Ну не нравится мне динамический поджиг. Лампе ещё, по хорошему, с минуту надо, чтоб выйти на режим/цветовую температуру.
А сколько на моей памяти ламп заменили просто из-за того, что нестабильно зажигалась и из-за этого срывались переходы.
Потом эти лампы передавали в другие к/т, где они с постоянным в течении рабочего дня свечением ещё по году спокойно отрабатывали.

20

  • Автор: КПТ-36
  • Администратор
  • КПТ-36
  • Откуда: Россия
  • Зарегистрирован: 16-02-2017
  • Приглашений: 20
  • Сообщений: 2347
  • Пол: Мужской
  • Возраст: 54 [1970-10-09]
  • Провел на форуме:
    2 месяца 9 дней
  • Последний визит:
    Вчера 18:24:29
КПТ-36 написал(а):

Хотим в фойе кинотеатра поставить экспонат СК-1000К, но как действующий

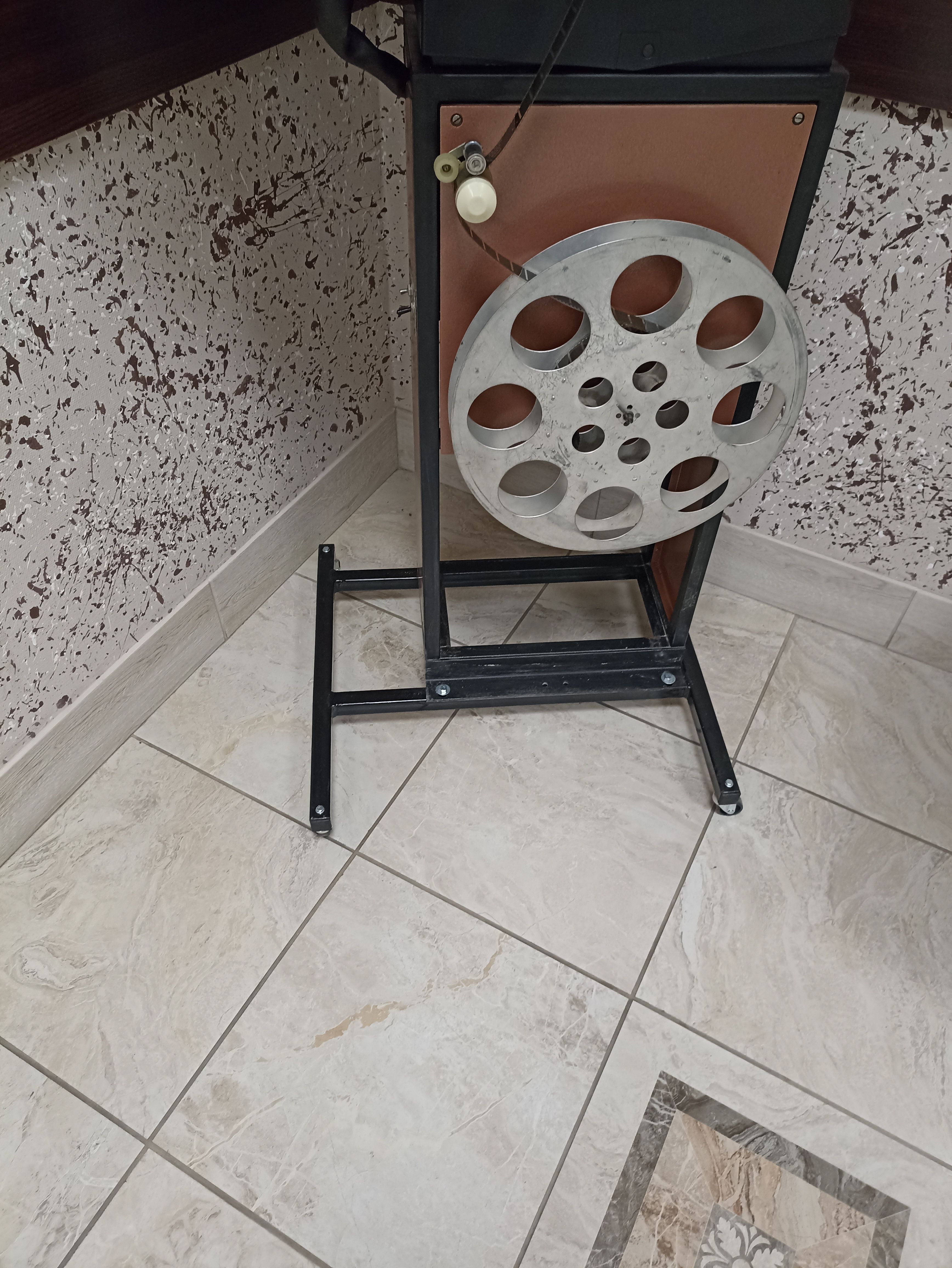

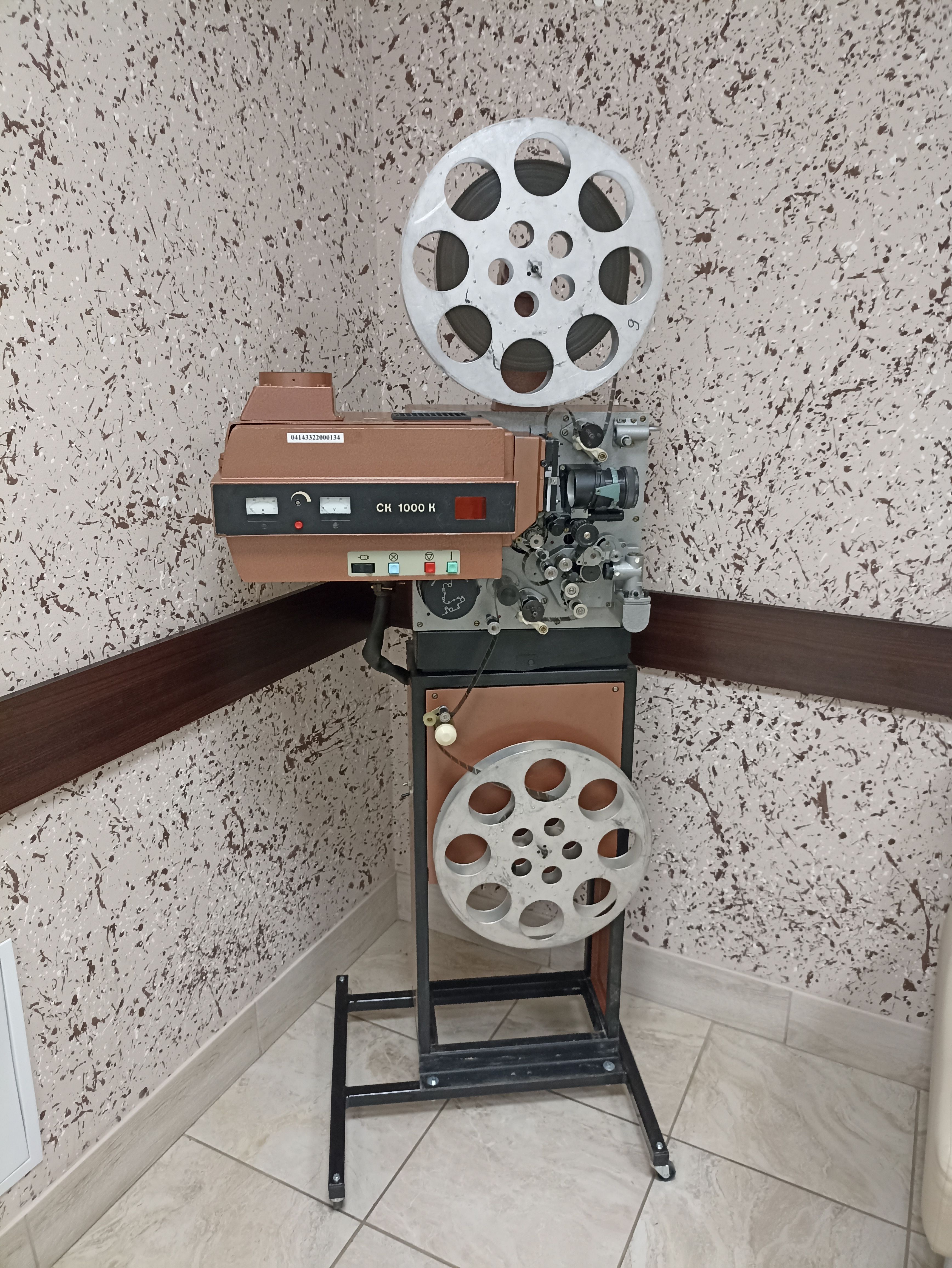

На выходных сварил подставку под СК, чтобы устойчивей стоял и никого не придавил, сегодня в фойе поставили. Подключил, мотор и звуковая лампа включается, поставил перемычку, заслонка держится, теперь с проекционной лампой нужно мудрить.
https://forumupload.ru/uploads/0018/29/2a/2/t432504.jpg
https://forumupload.ru/uploads/0018/29/2a/2/t881818.jpg
