Вы здесь » "Кинопередвижка" Форум любителей и коллекционеров плёночного кино. » Вспомогательное оборудование (БП,БУ, БК и т.п.) » Блок управления БУ-1 (Автоматика) от киноустановки КН-20А.

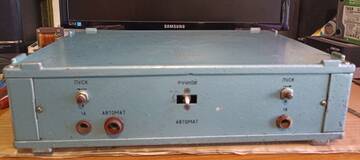

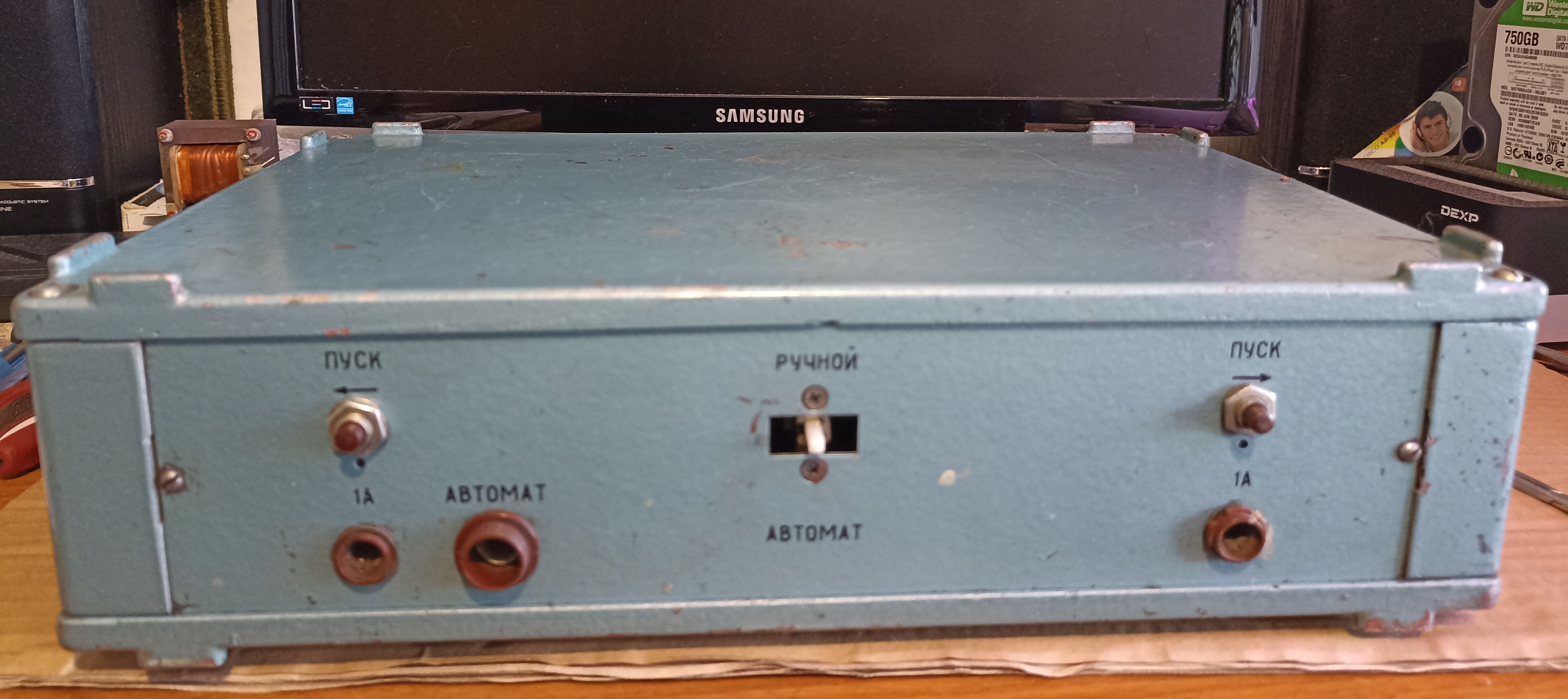

Лежат уже много лет два блока БУ-1 от КН-20А, решил проверить, нашёл трансформатор на 28 вольт, подключил, а они оба не работают.

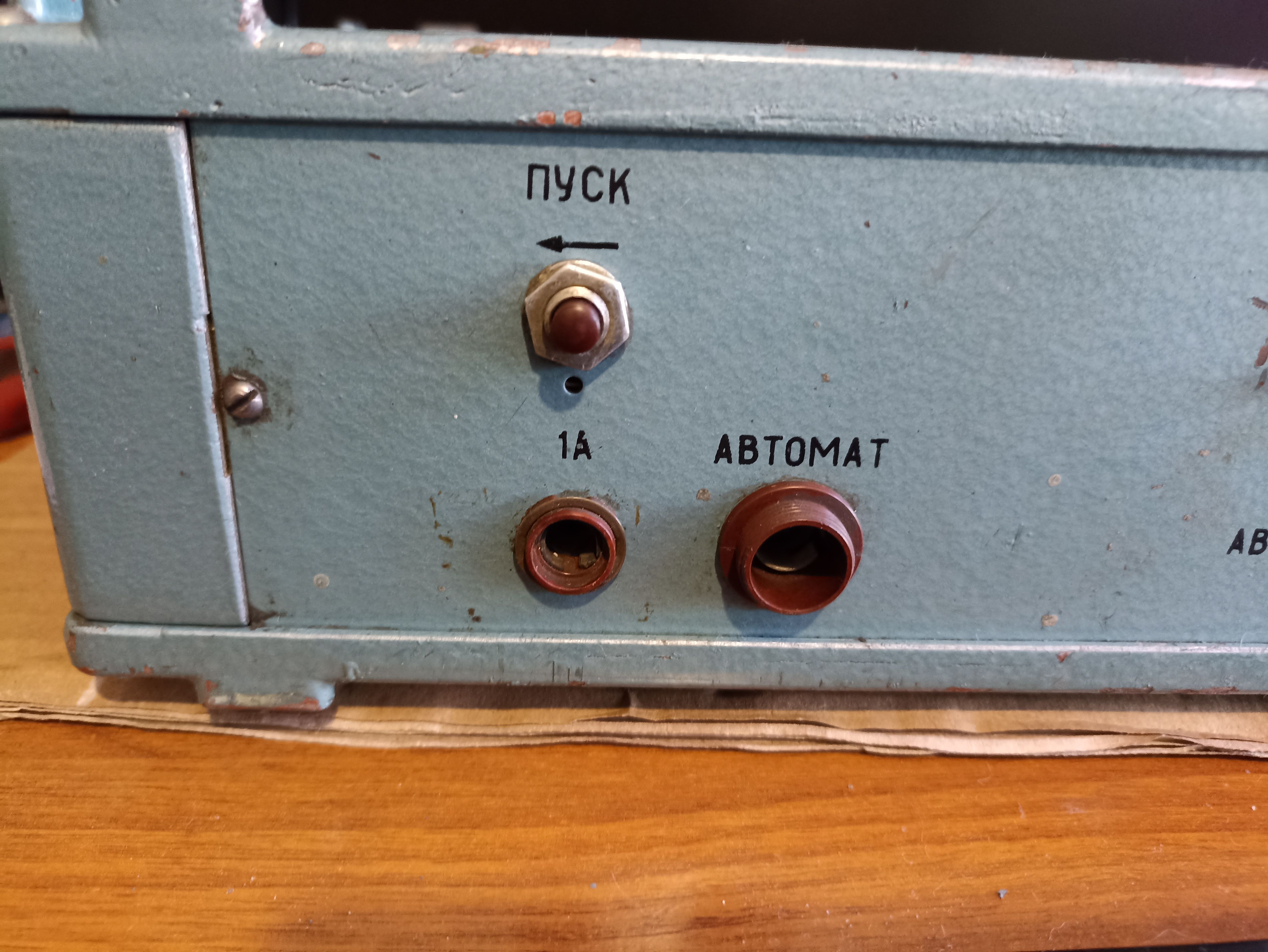

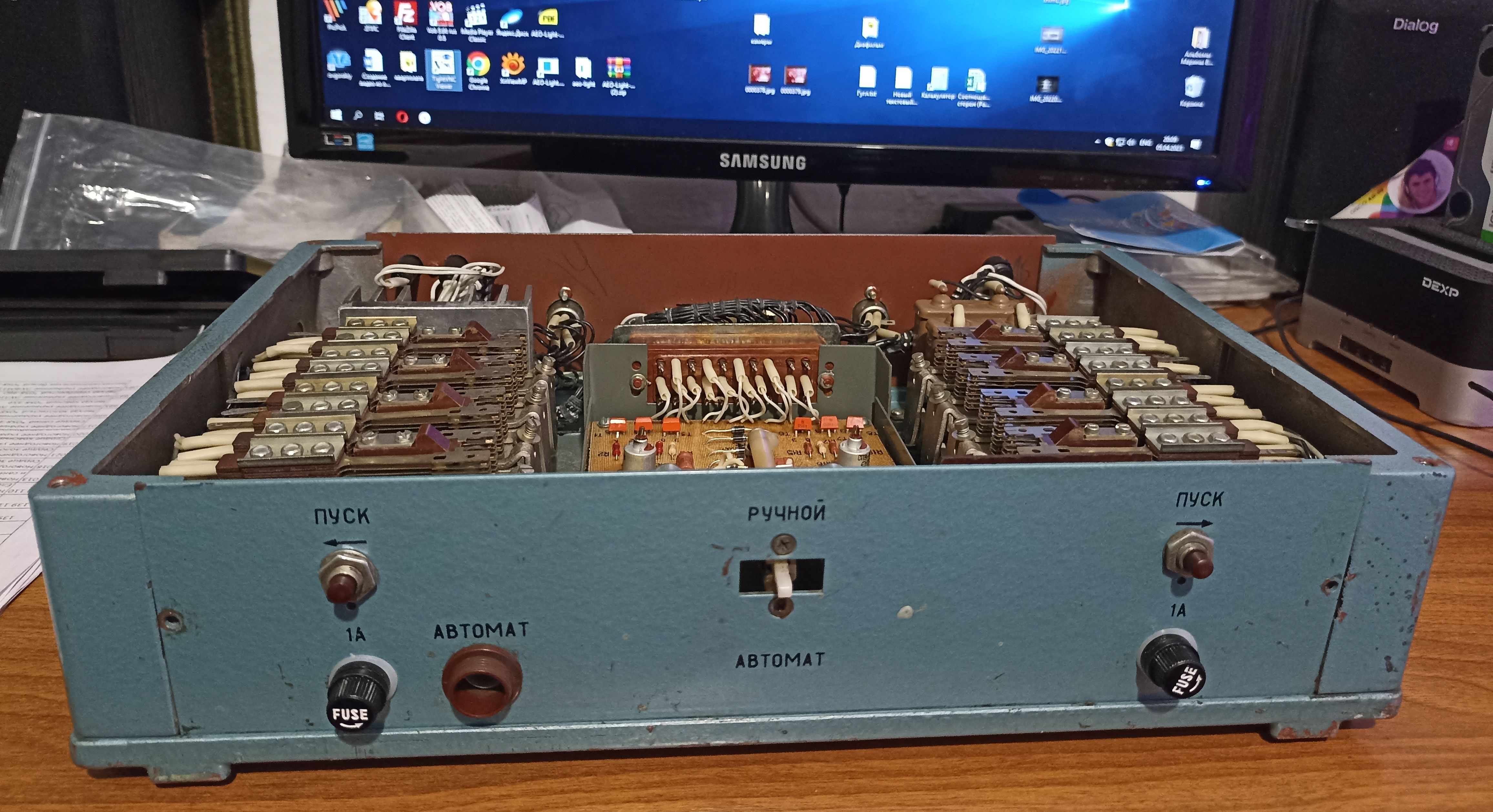

Крышки предохранителей утеряны, купил новые корпуса под предохранители, ещё купил светодиод вместо контрольной лампы, позже поставлю.

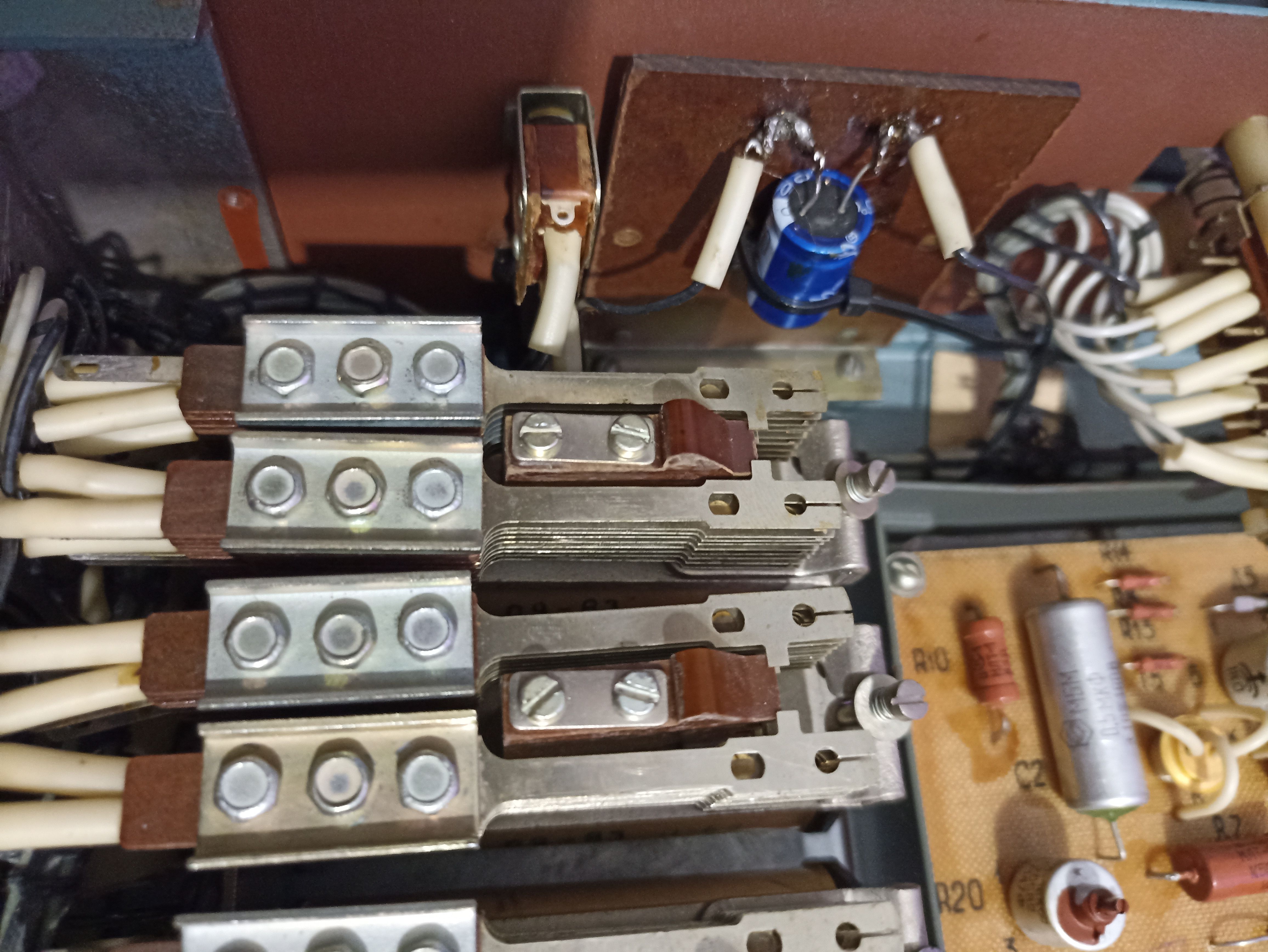

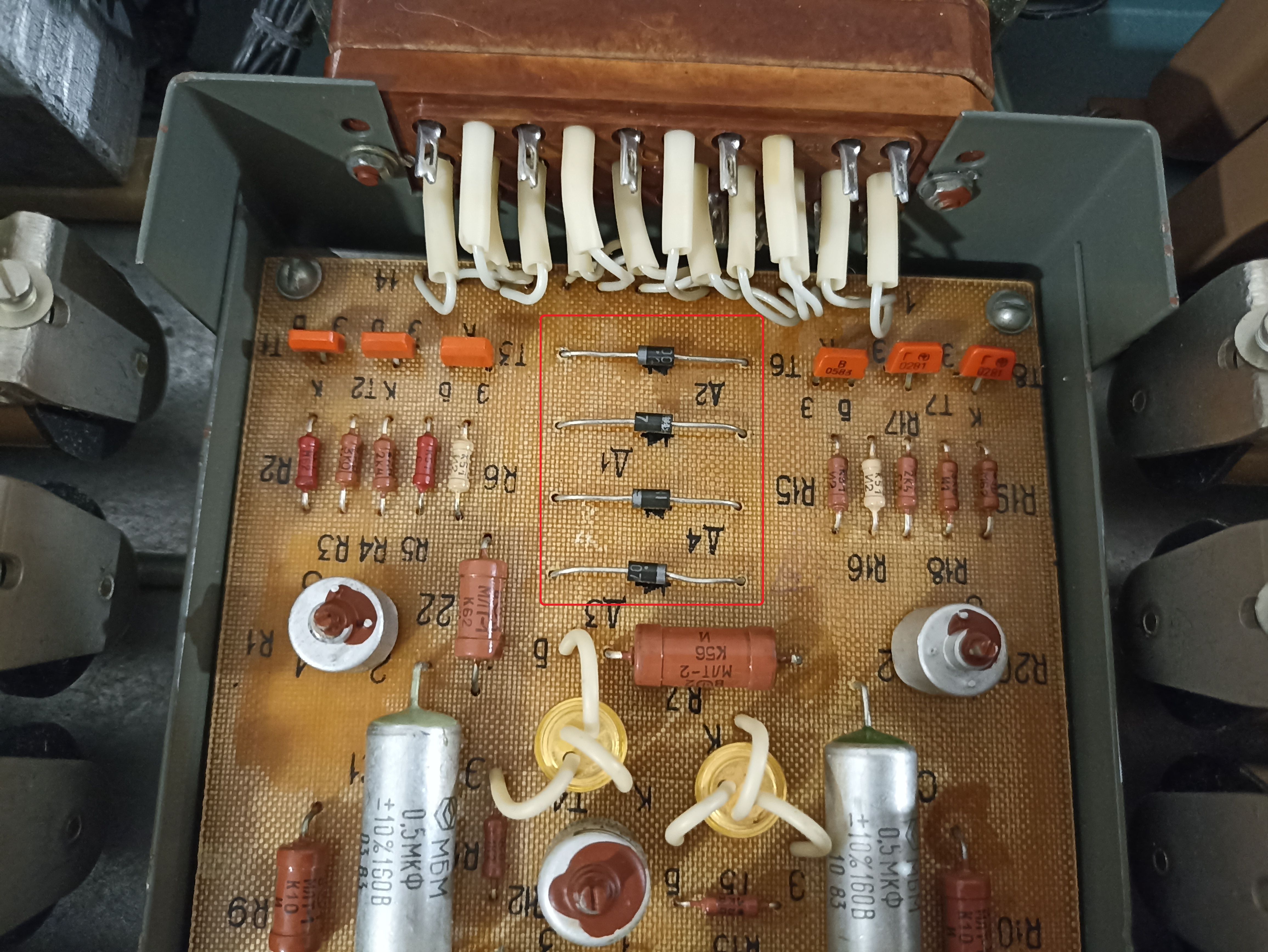

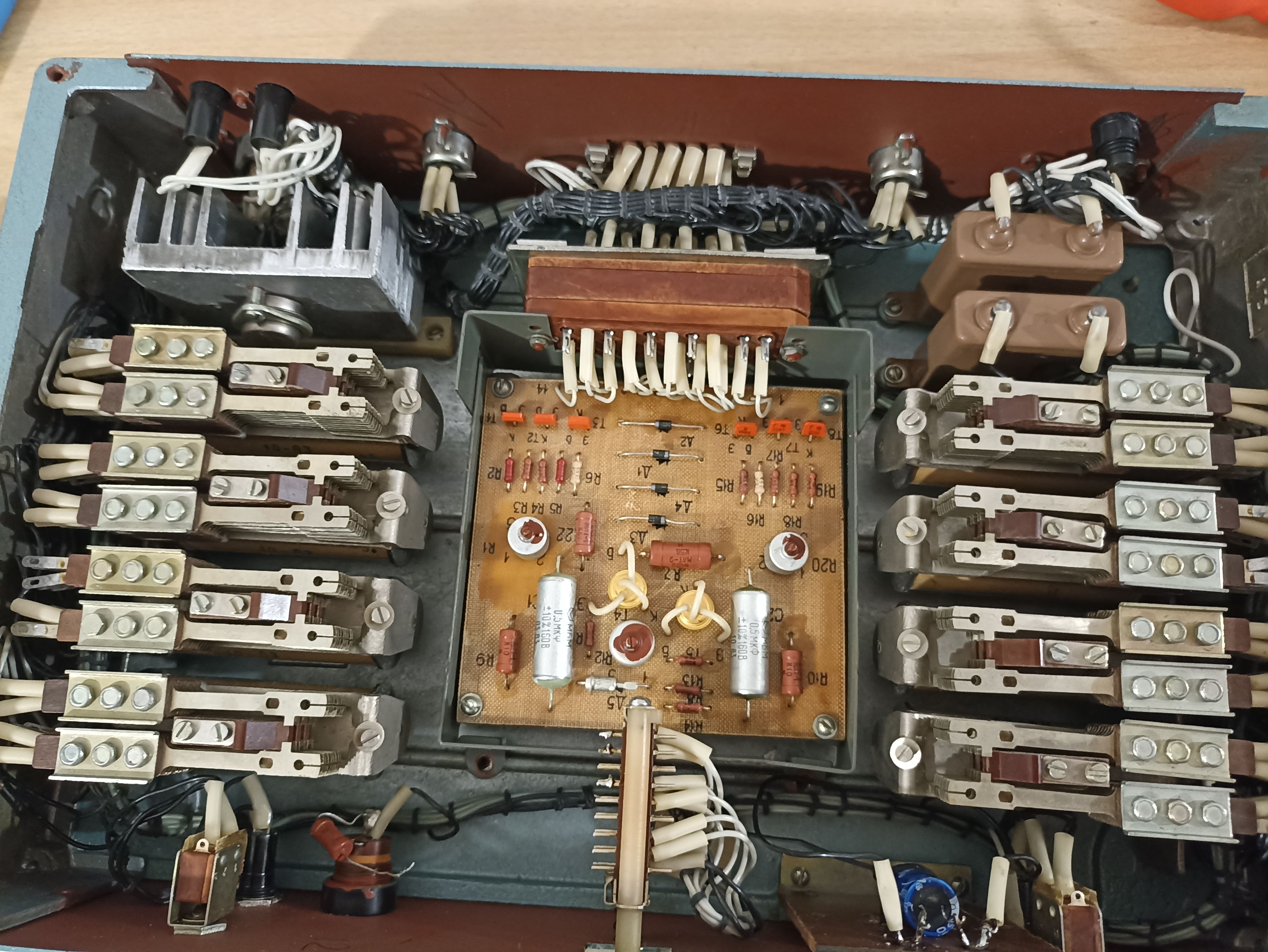

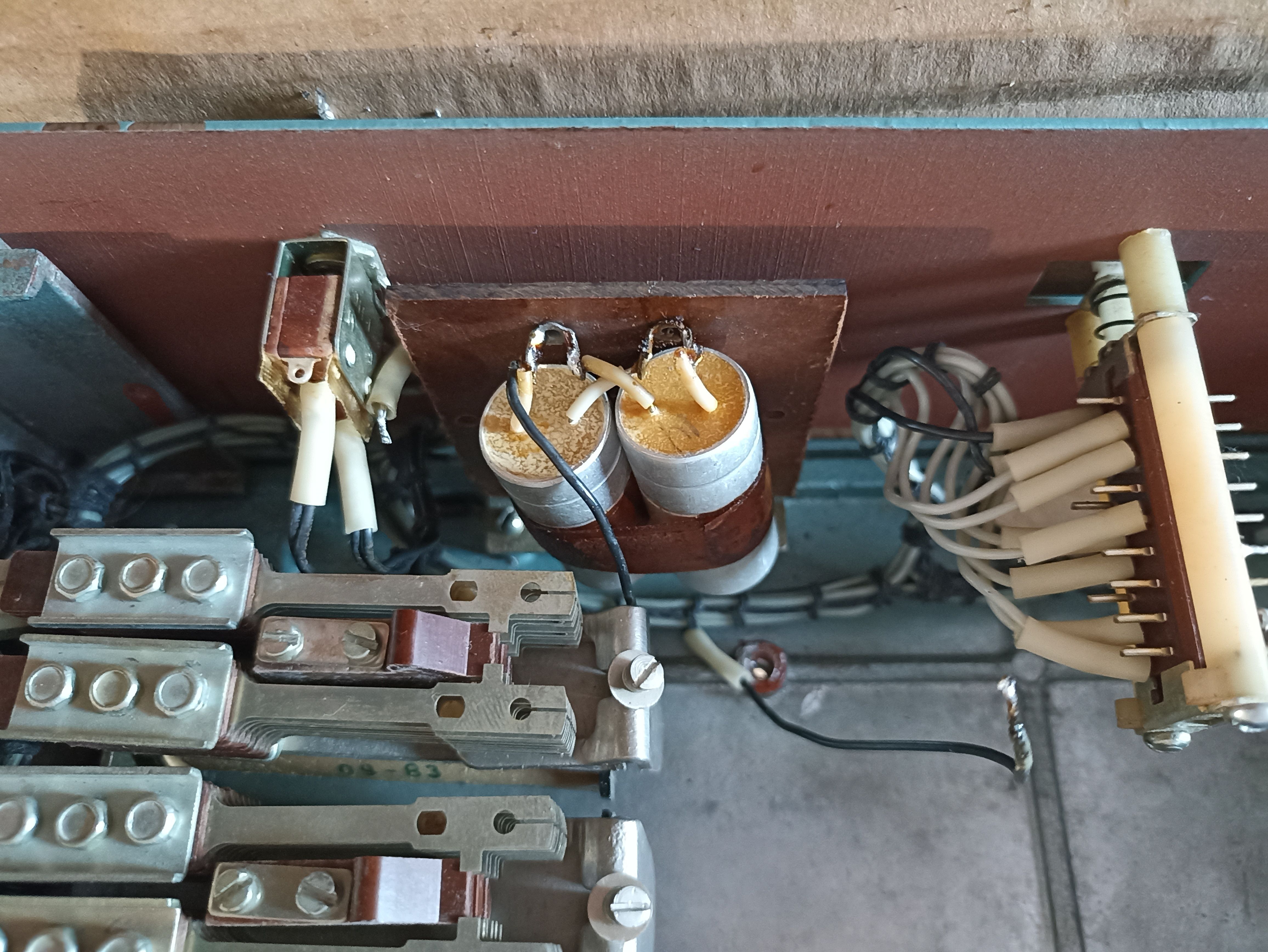

После проверки выяснилось, что сгорели диоды (Д226) в блоке питания (забыл сфотать, выпаял), поставил современные 1N4007, заменил электролиты, и о чудо, реле защёлкали, осталось настроить.

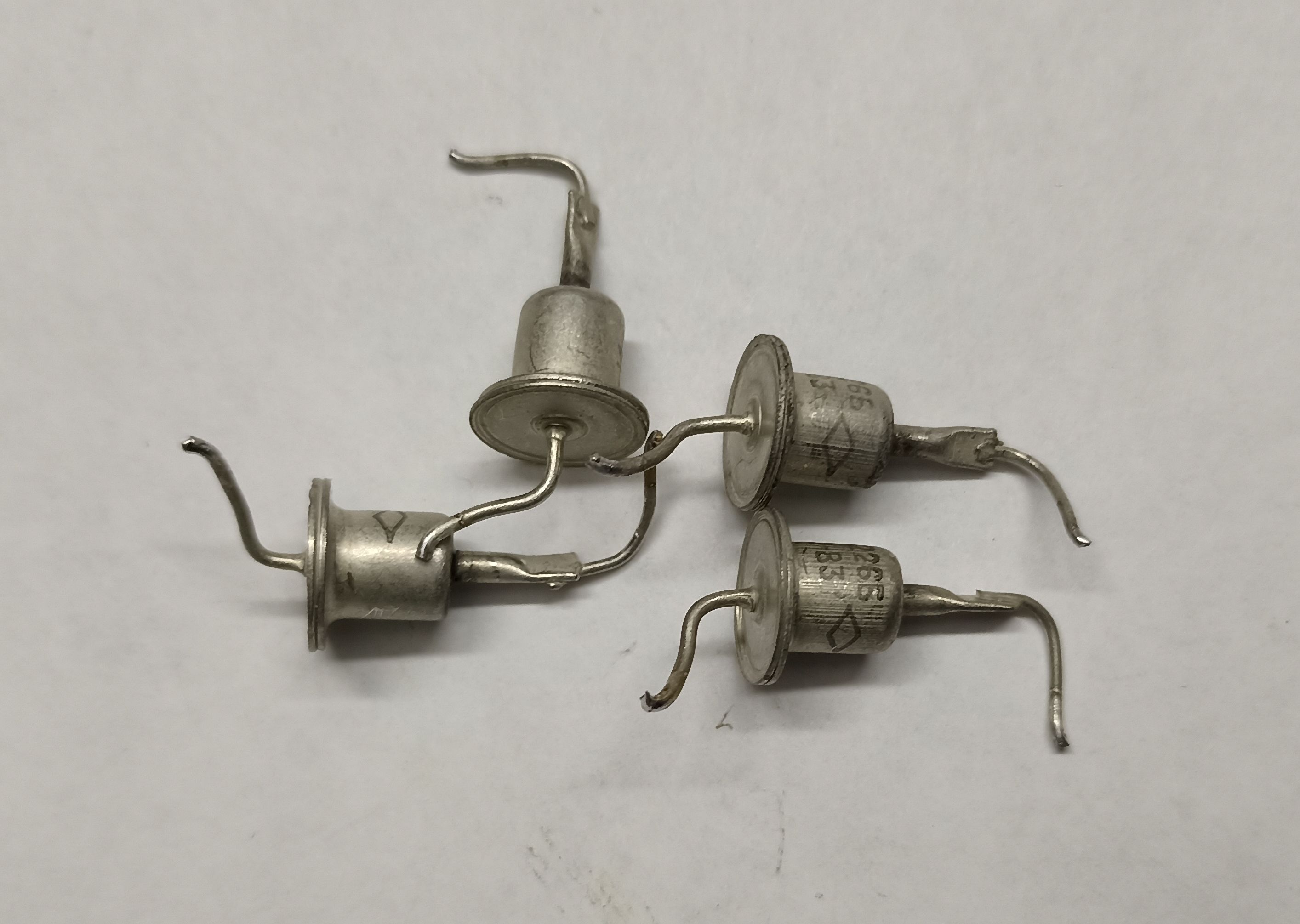

Вот такие диоды стояли.
После проверки выяснилось, что сгорели диоды (Д226) в блоке питания (забыл сфотать, выпаял), поставил современные 1N4007, заменил электролиты, и о чудо, реле защёлкали, осталось настроить.
Немного поторопился с заключением, ещё оказался сгоревшим транзистор КТ608Б с стабилизаторе напряжения.

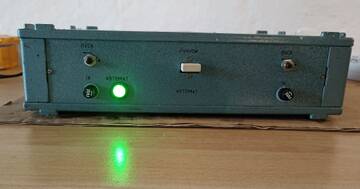

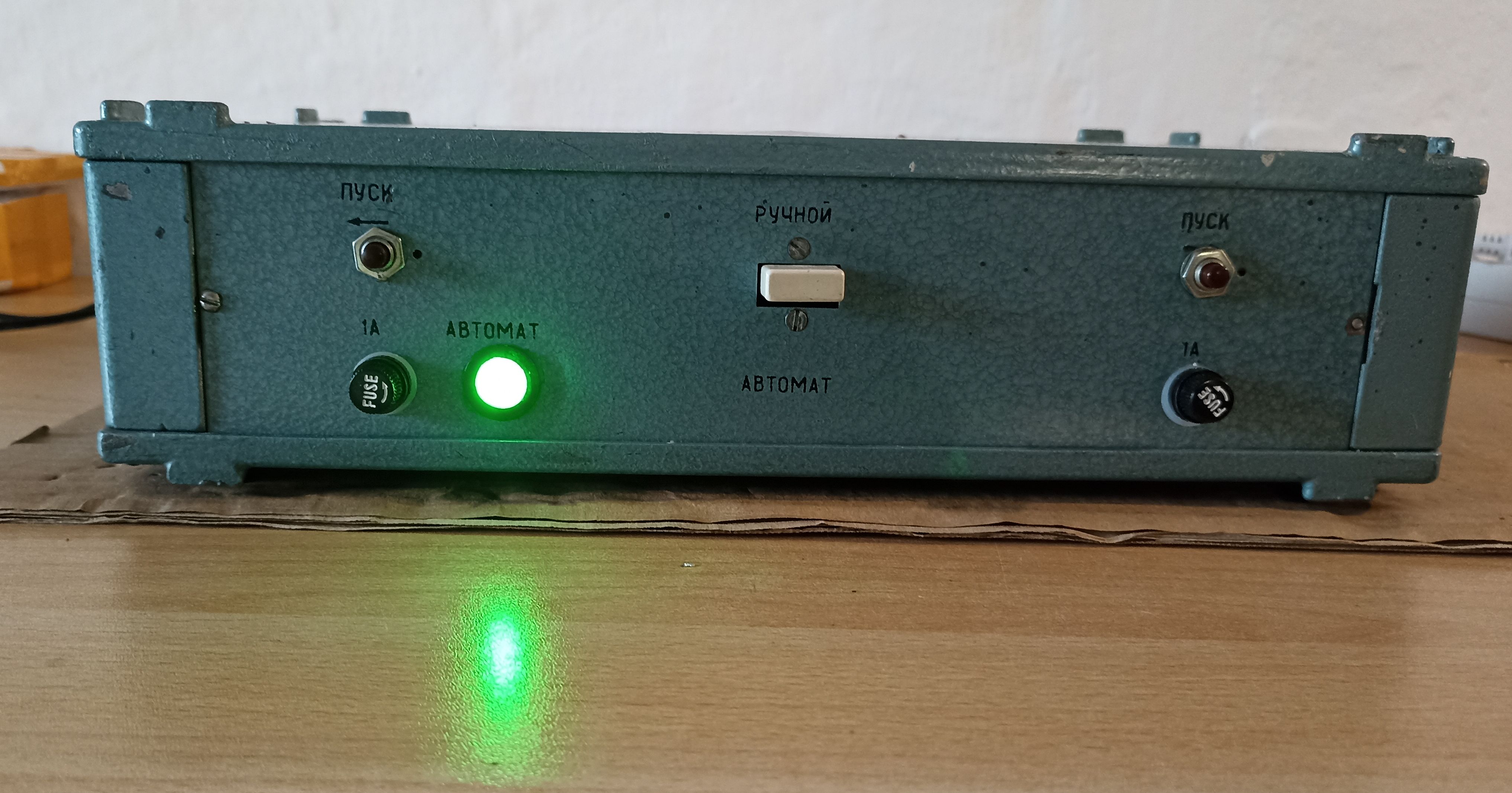

Поставил светодиод вместо лампочки, вот так светит.
Во втором блоке кроме выпрямительных диодов сгорел транзистор П213Б в стабилизаторе напряжения.
Немного поторопился с заключением, ещё оказался сгоревшим транзистор КТ608Б с стабилизаторе напряжения.
Поставил светодиод вместо лампочки, вот так светит.Во втором блоке кроме выпрямительных диодов сгорел транзистор П213Б в стабилизаторе напряжения.
Нравится смотреть как восстанавливается техника)
Нравится смотреть как восстанавливается техника)
Было бы что восстанавливать.
Как он должен работать при подаче напряжения от блока питания, если подключить проектора, датчики , как проверить работоспособность?
St. Schubert
Если всё подключено и исправно, то включаем сеть, нажимаем кнопку "Автомат" на БУ, должна загореться лампа "Автомат", включаем тумблера моторов на обоих проекторах (моторы не запустятся если включен автоматический режим на БУ), далее на БУ нажимаем кнопку "Пуск" нужного проектора, должен запустится мотор (в датчик должна быть заряжена плёнка или поднят ролик автостопа) и через семь секунд включится лампа, при прохождении сигнальной метки на работающем проекторе или нажатии кнопки "переход" на неработающем проекторе (при этом в датчик неработающего проектора тоже должна быть заряжена плёнка или поднят ролик автостопа), на втором посту должен запустится мотор и через семь секунд включится лампа, при этом на первом посту лампа погаснет, а при выходе киноплёнки из датчика первого поста выключится мотор, точно так же происходит переход со второго поста на первый.
спасибо. как я понял обязательно должны быть скоммутированы датчики 5 пиновым кабелем? или без них блок будет переключать со своих кнопок?
St. Schubert
Я уже не помню будет ли без датчиков запускаться, скорее всего будет, а вот двигатель без датчика выключатся не будет, если даже Вы выключите его тумблером, то БУ будет думать, что он мотор включен, думаю просто проверить работает ли БУ можно и без датчиков, но это не точно
.
спасибо. как я понял обязательно должны быть скоммутированы датчики 5 пиновым кабелем? или без них блок будет переключать со своих кнопок?
Вчера уделил время модернизации своего БУ-1 и за одним проверил работу блока без датчиков, St. Schubert, к сожалению блок без датчиков полноценно не работает, после нажатия кнопки запускается мотор на проекторе, через 7 секунд включается лампа, при нажатии кнопки второго проектора запускается мотор, но лампа не включается.
____________________________________________________________
На блоках управления БУ-1, питание ~27v приходит от автотрансформатора, развязки с сетью нет, несмотря на низкое напряжение если куда-нибудь в схему засунуть палец, то тукнуть может хорошо, на блоках БУ-1М этот недостаток устранён, в блок поставили дополнительный трансформатор.
Так как мечтаю установить на свои КН-20П блок БУ-1, то решил тоже избавить свой БУ-1 от этого недостатка и установить на него китайский блок питания на 24В, получилось вроде бы не плохо, так как родной стабилизатор БУ-1 стал не нужен, был демонтирован радиатор с транзистором и на его место был установлен новый БП. Есть одно опасение, долго ли проживёт кнопка переключения режимов "Ручной"-"Автомат", стали слышны щелчки (эл. разряды) в кнопке при включении автоматического режима, это происходит практически на всех современных телефонных зарядках, при включении в розетку слышен щелчок, так вот подумываю не запитать ли мне новый БП постоянно от сети, а разрыв питания БУ-1 сделать по 24В.

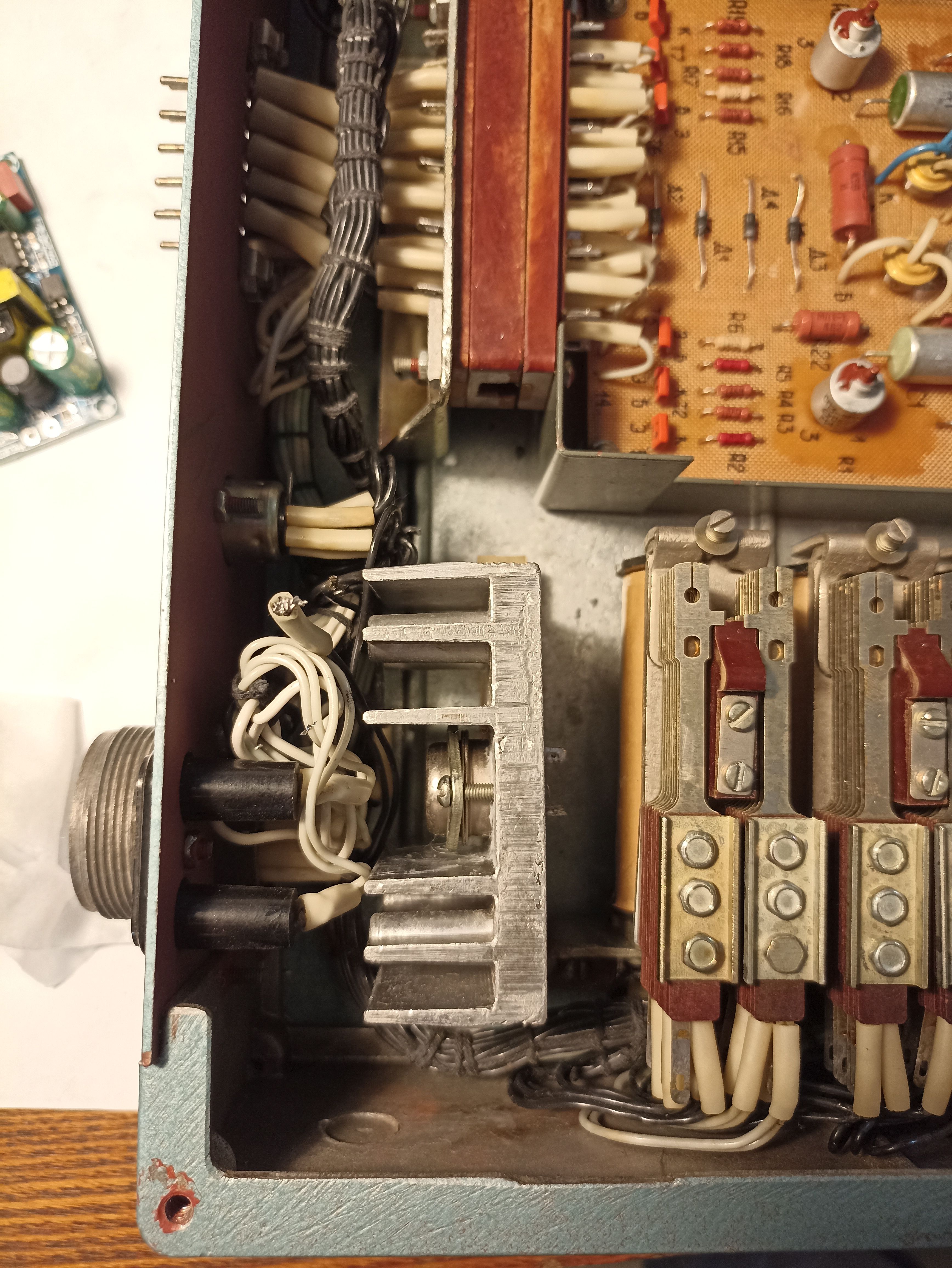

Было

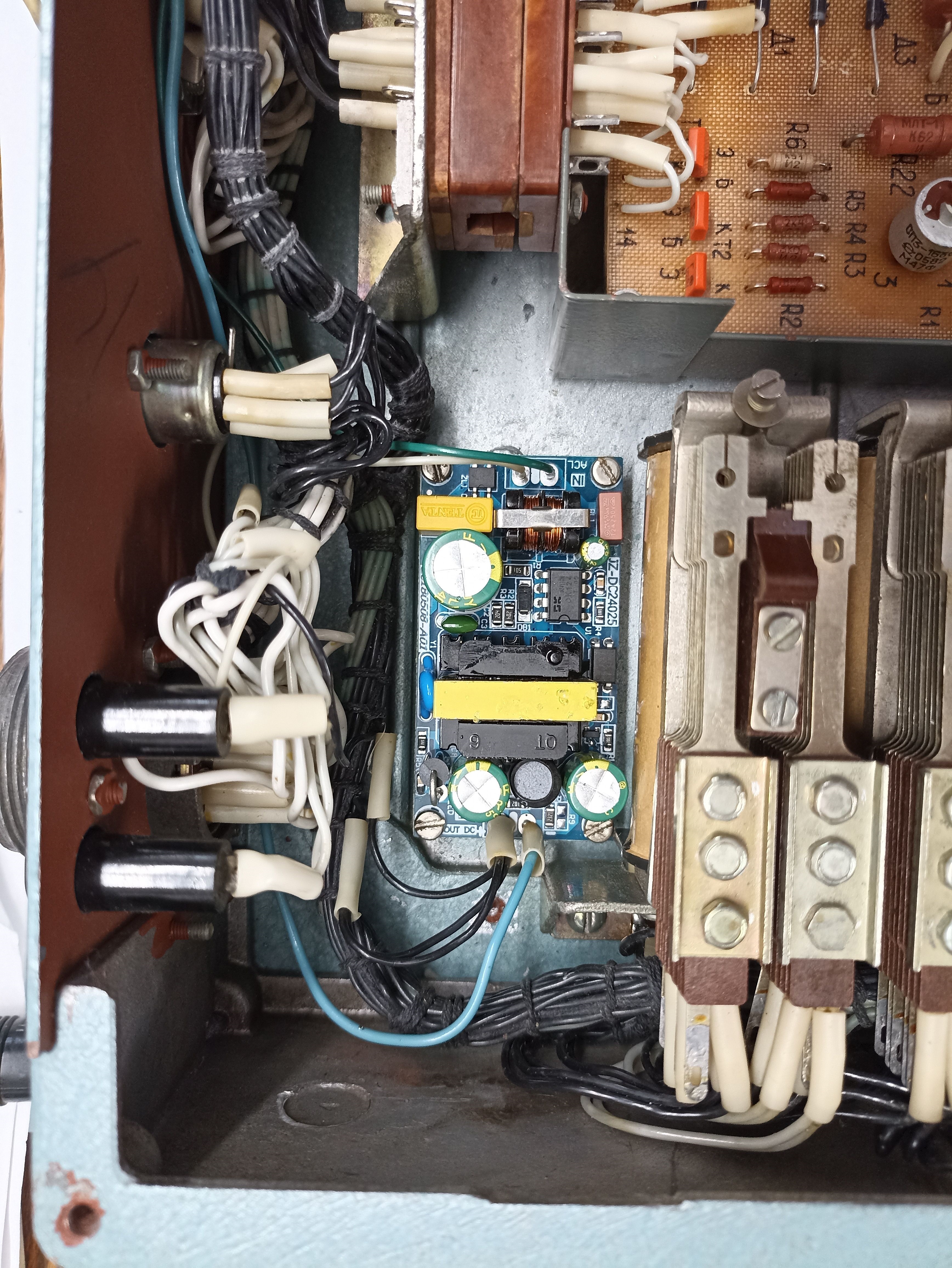

Стало
