Ремонт усилителей 6у-40 и 6у-48

Сообщений 1 страница 12 из 12

1

Попались эти усилители
В 40-ом поменял все электролиты, уонденсаторы, но все-равно не работает: орет на перегрузках, звука как не было, так и нет

В 48-ом тоже все заменил, но реакции у него на пальпацию звукового провода как не было так тоже и нет.

Что ещё можно сделать чайнику, что проверить?
Провода нормальные, с другими экземпляром 48-ого с кн20 и Украиной-7 работают

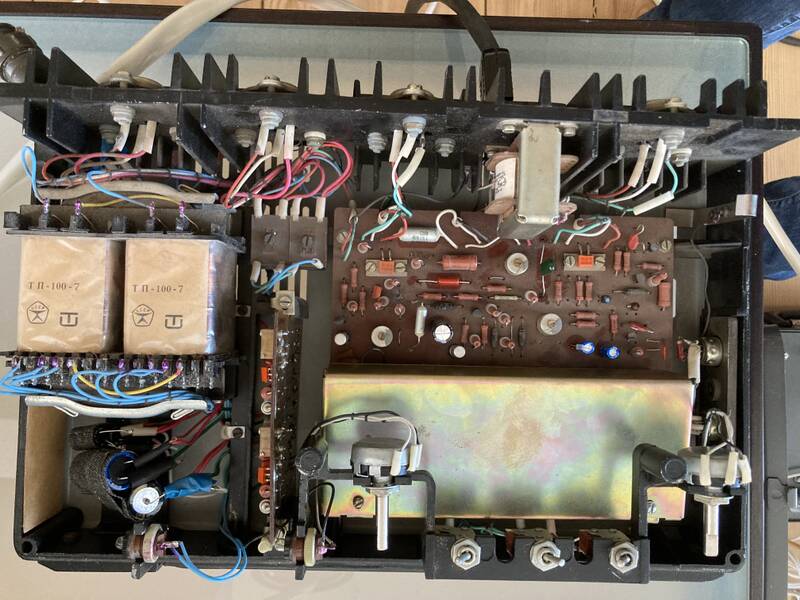

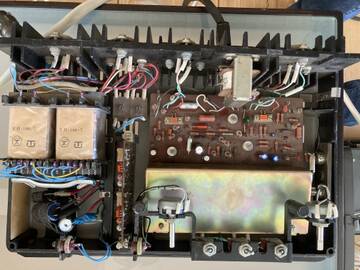

https://forumupload.ru/uploads/0018/29/2a/210/t72585.jpg

Перегруз на первом входе:
https://youtube.com/shorts/KkBRcUDDk2c?feature=share
На втором: https://youtube.com/shorts/9dUky3KUFaE?feature=share

Причём звуки разные на входах

2

это что за сборник солянки из электролитов в блоке питания??? ставили что попалось под руку????
1. вычистить пыль!
2. подобрать конденсаторы по номиналу и  по еср. утечки! из 100 могут быть хорошие 10!
3. прозвонить транзисторы.
4.проверить изоляцию транзисторов относительно радиаторов если таково имеется !
5. проверить питание тр-тора и по конт.точкам!

3

Коллеги, всем привет!

Поделитесь пожалуйста электрической схемой усилителя 6У-48 в хорошем качестве. Я скачал на форуме паспорт, но там страница со схемой прям сильно мелкая, и разрешение низкое. И ещё, почему-то отсутствует список используемых элементов с номиналами.

Решил заняться своим усилителем. Покупал почти новый, с хранения. Не стал сразу его "копать", думаю, не отсырел, внешне элементы целые. Только от пыли продул и помыл корпус. Включил, а он оказывается работает, и весьма неплохо.
Но со временем стал замечать, что снижается громкость. Думал, зависит от фильмокопии, или звукоблок грязный. Но нет, всё в порядке.
И вот уже на любых фильмокопиях регулятор выкручен на максимум, а звук слышно только ухом возле колонки.
Видимо, что-то до конца "высохло"...

4

Georg написал(а):

Коллеги, всем привет!

Поделитесь пожалуйста электрической схемой усилителя 6У-48 в хорошем качестве. Я скачал на форуме паспорт, но там страница со схемой прям сильно мелкая, и разрешение низкое. И ещё, почему-то отсутствует список используемых элементов с номиналами.

Решил заняться своим усилителем. Покупал почти новый, с хранения. Не стал сразу его "копать", думаю, не отсырел, внешне элементы целые. Только от пыли продул и помыл корпус. Включил, а он оказывается работает, и весьма неплохо.
Но со временем стал замечать, что снижается громкость. Думал, зависит от фильмокопии, или звукоблок грязный. Но нет, всё в порядке.
И вот уже на любых фильмокопиях регулятор выкручен на максимум, а звук слышно только ухом возле колонки.
Видимо, что-то до конца "высохло"...

В первую очередь, и желательно до первого включения в сеть, необходимо заменить все советские электролиты (это уже, наверное, аксиома). И только потом, в случае необходимости, заниматься дальнейшей  профилактикой усилителя.   Кстати, на очень многих усилителях этих типов, со временем (особенно после длительного хранения) начинает трещать переменный резистор регулировки уровня громкости. Новых таких же, нынче уже давно не производят. Может быть, кто нибудь сталкивался с подобной проблемой, и пытался приспособить, как вариант, один из импортных аналогов. Если не сложно, был бы крайне признателен за совет, каким импортным аналогом лучше воспользоваться?

5

Андрей Уфимцев написал(а):

Попались эти усилители
В 40-ом поменял все электролиты, уонденсаторы, но все-равно не работает: орет на перегрузках, звука как не было, так и нет

В 48-ом тоже все заменил, но реакции у него на пальпацию звукового провода как не было так тоже и нет.

Что ещё можно сделать чайнику, что проверить?
Провода нормальные, с другими экземпляром 48-ого с кн20 и Украиной-7 работают

Перегруз на первом входе:
https://youtube.com/shorts/KkBRcUDDk2c?feature=share
На втором: https://youtube.com/shorts/9dUky3KUFaE?feature=share

Причём звуки разные на входах

К сожалению, подобные неисправновти возможны, вследствие работы усилителя с подсохшими советскими электролитами, которые еще до первого его включения, необходимо было заменить - все до одного! И только потом включать аппарат в сеть и производить дальнейшие его испытания. С вашей стороны, как видно, этого сделано не было, и в данном случае, один из подсохших конденсаторов (которые наши старые кинотехники по праву называли "минами замедленного действия) и сделал свое нехорошее дело - вывел из строя другие детали платы в предварительном или оконечном блоке. И в данном случае, посики неисправностей, будут укуда более сложными и долгими...

Отредактировано vas (18-03-2025 15:45:42)

6

Значит, мне повезло!

В итоге, заменил все конденсаторы, переписав предварительно маркировку и пометив на плате полярность.
Нашёл статью про этот усилитель из журнала "Киномеханик" №8 1988 г., но и там схема тоже плохого качества.

Может быть, кому-то пригодится:

Для 6У-48 (в скобках привёл вариант замены):

16 В х 5 мкФ - 1 шт (4,7 мкФ)
16 В х 10 мкФ - 3 шт
16 В х 20 мкФ - 2 шт
16 В х 30 мкФ - 1 шт (33 мкФ)

25 В х 100 мкФ - 2 шт
25 В х 500 мкФ - 2 шт (470 мкФ)

50 В х 200 мкФ - 2 шт (220 мкФ)
50 В х 2000 мкФ - 2 шт (2200 мкФ)

Ещё есть 6У-40, его не буду включать, сразу заменю конденсаторы...

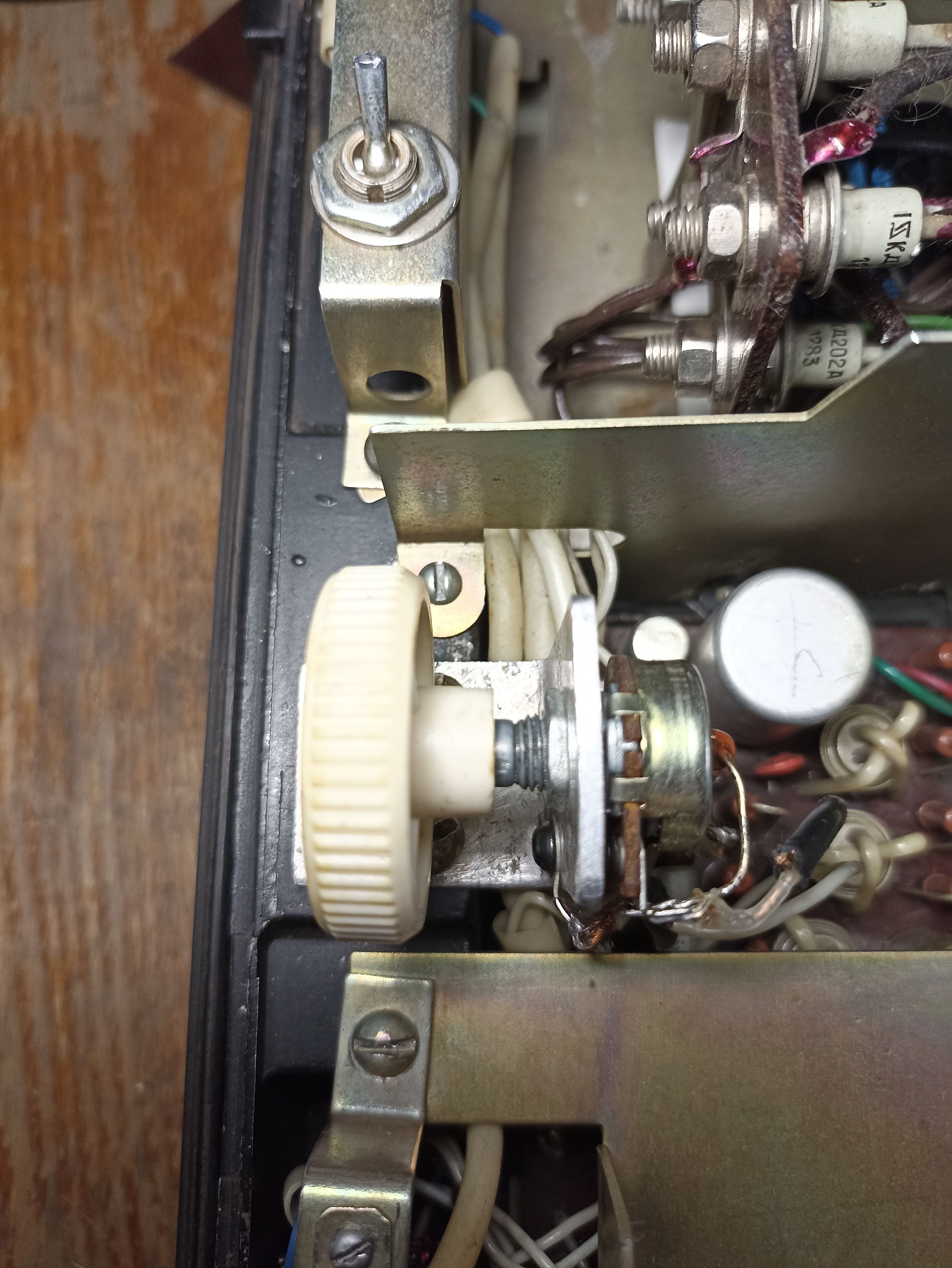

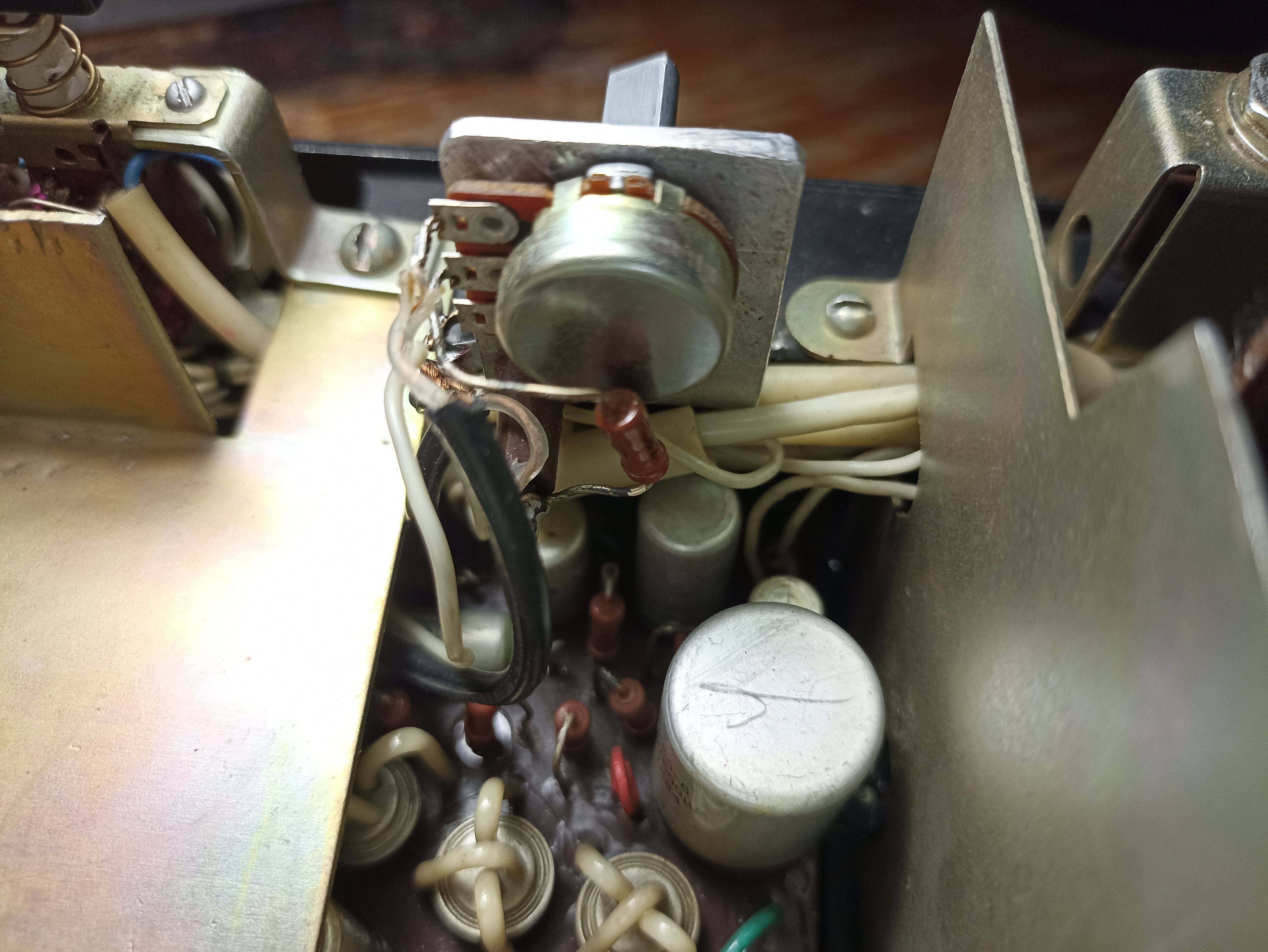

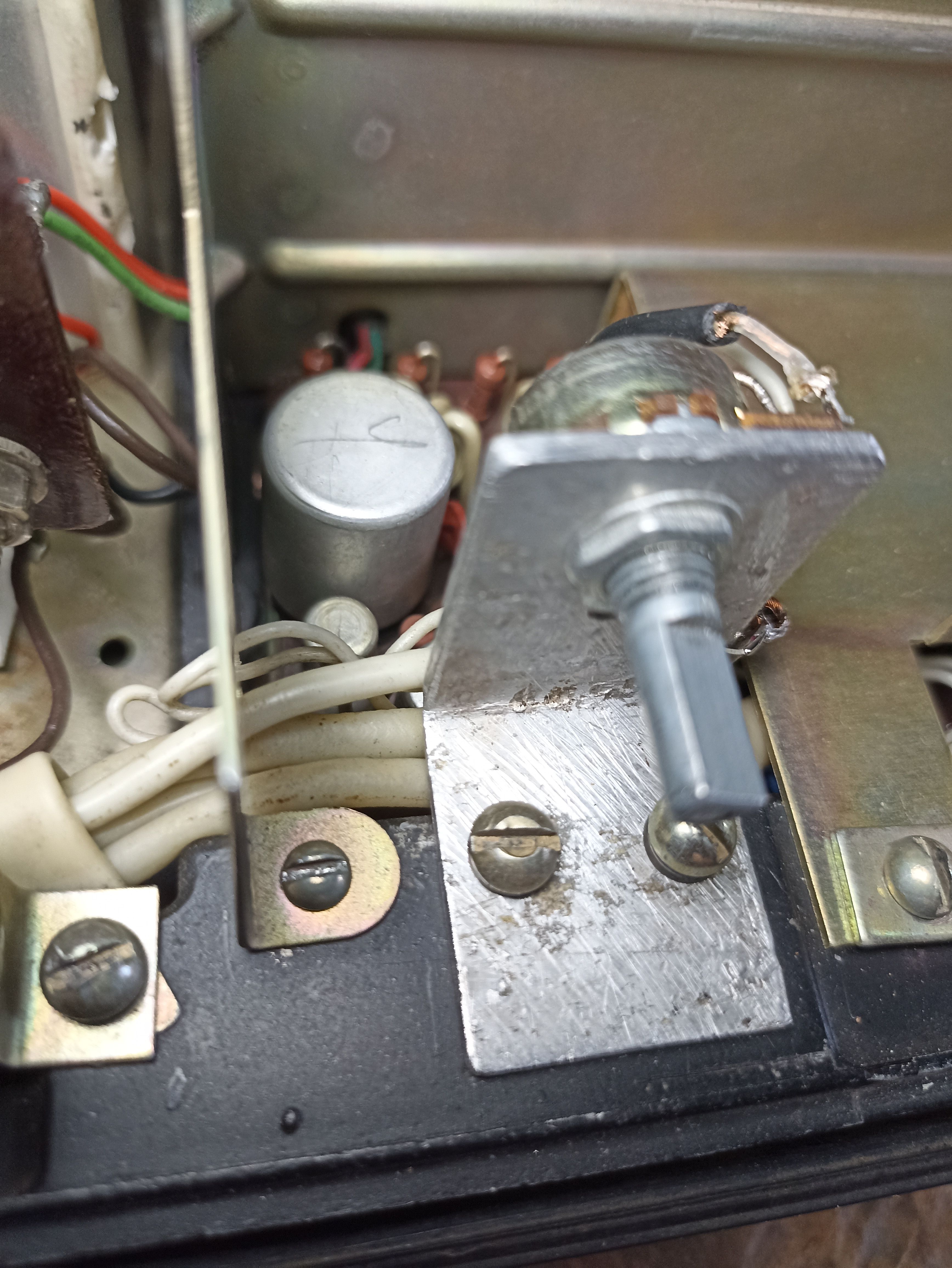

Что касается замены переменных сопротивлений, то как я понимаю, проблема в том, что их не выпускают в таком габарите. Я ещё не искал, на всякий случай прицелился, там в регуляторе громкости микрофона используется идентичный, можно будет подменить при необходимости (4,7 кОм). Может быть аудиофильские в этом габарите выпускают? Стало интересно, надо поискать...

7

Georg написал(а):

Значит, мне повезло!

В итоге, заменил все конденсаторы, переписав предварительно маркировку и пометив на плате полярность.
Нашёл статью про этот усилитель из журнала "Киномеханик" №8 1988 г., но и там схема тоже плохого качества.

Может быть, кому-то пригодится:

Для 6У-48 (в скобках привёл вариант замены):

16 В х 5 мкФ - 1 шт (4,7 мкФ)
16 В х 10 мкФ - 3 шт
16 В х 20 мкФ - 2 шт
16 В х 30 мкФ - 1 шт (33 мкФ)

25 В х 100 мкФ - 2 шт
25 В х 500 мкФ - 2 шт (470 мкФ)

50 В х 200 мкФ - 2 шт (220 мкФ)
50 В х 2000 мкФ - 2 шт (2200 мкФ)

Ещё есть 6У-40, его не буду включать, сразу заменю конденсаторы...

Что касается замены переменных сопротивлений, то как я понимаю, проблема в том, что их не выпускают в таком габарите. Я ещё не искал, на всякий случай прицелился, там в регуляторе громкости микрофона используется идентичный, можно будет подменить при необходимости (4,7 кОм). Может быть аудиофильские в этом габарите выпускают? Стало интересно, надо поискать...

Благодарю за ответ! И если всё же удастся найти что нить приемлемое, дайте пожалуйста знать! Данная информация, пологаю,  будет интересна и полезна многим из присутствующих здесь..

8

vas написал(а):

В первую очередь, и желательно до первого включения в сеть, необходимо заменить все советские электролиты (это уже, наверное, аксиома). И только потом, в случае необходимости, заниматься дальнейшей  профилактикой усилителя...
один из подсохших конденсаторов (которые наши старые кинотехники по праву называли "минами замедленного действия) и сделал свое нехорошее дело - вывел из строя другие детали платы в предварительном или оконечном блоке.

Нет. Ваши высказывания - совершенно не соответствуют действительности. Вы просто транслируете слухи и заблуждения.
Вот вам факты - на работе у нас, помимо современных электронных приборов, имеется пара десятков сложных приборов (генераторы, анализаторы, и т п.) производства СССР. Им по 40 - 50 лет. И они работают. И в них полно электролитических конденсаторов. Потому что это правильные, качественные конденсаторы.
А вот конденсаторы Ереванского завода, которые часто встречаются в бытовой аппаратуре - умирали в течении двух-трёх лет - каждый третий, а в последующие несколько лет - и все остальные. Причина - недостаточно герметичный корпус, нарушения техпроцесса.
Но фишка в том, что усилители ЛОМО  - это по факту усилители, собранные на военном производстве. Вряд ли там Ереван...
По моему опыту ремонтов бытовой электроники - в аппаратуре, которой 50 или около того лет - есть смысл менять ВСЕ ереванские конденсаторы. Остальные - легко проверяются прибором без демонтажа. Чаще всего проблемный один из десяти.

Ваше утверждение , что "подсохший конденсатор вывел из строя другие детали платы в предварительном или оконечном блоке" - полная дичь. Так не бывает.
Если конденсатор потерял ёмкость - значит просто не проходит сигнал, или нет достаточной фильтрации питающего напряжения, или искажена АЧХ... но никаких аварийных ситуаций это не вызывает. Максимум что может быть неприятного - фон переменного тока.

9

Наверное, мы ведём речь скорее о бытовой аппаратуре. Специально достал из урны старые конденсаторы.
В целом, почти половина - Ереванского завода конденсаторов (эмблема похожа на букву "g").
Esr-метром пока не обзавёлся, потому не проверял их характеристики, просто заменил.
Но не факт, что оставшиеся "не Ереванские" в рабочем состоянии.
Предложение коллеги вполне имеет право на жизнь, касательно бытовой аппаратуры - проще сразу заменять, без включения. Если устройство после замены нормально не работает, значит, точно требуется более серьёзный ремонт.
Я уже когда-то писал, что в своё время в "новых с хранения" КН-20 у меня повзрывались искрогасящие Rc-цепочки, в течение первых десятков минут после подачи напряжения. Было громко, и копоть отмывать пришлось...

10

Georg написал(а):

эмблема похожа на букву "g"

Навtрное, похожа всё же на G ))
это типа стилизированная реторта - да, Ереванские.
Китайские тоже порой взрываются - те, что стоят в цепях питания.
Неприятно, конечно - но не так и страшно. Это не тот взрыв, который способен убить, ранить, или реально повредить аппарат.

11

При написании сообщений форум почему-то исправляет заглавные буквы до строчных.
Вот снова пишу большую "G" и все заглавные Esr. В этот раз G не исправило, а  ESR - исправляет...
Причём исправляет сразу после нажатия на кнопку "Просмотр". Посмотрел, вроде нет специальных настроек...
В общем, мистика, как и волшебный синий дым, на котором работает наша техника )

12

vas написал(а):

...И если всё же удастся найти что нить приемлемое, дайте пожалуйста знать! Данная информация, пологаю,  будет интересна и полезна многим из присутствующих здесь...

Всем доброго дня!

Случайно наткнулся на современные переменные сопротивления "большого" размера. Сам ещё не покупал и не проверял, но информации в сети по ним много.

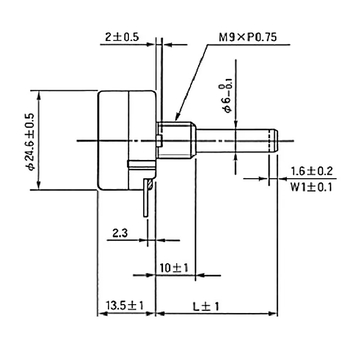

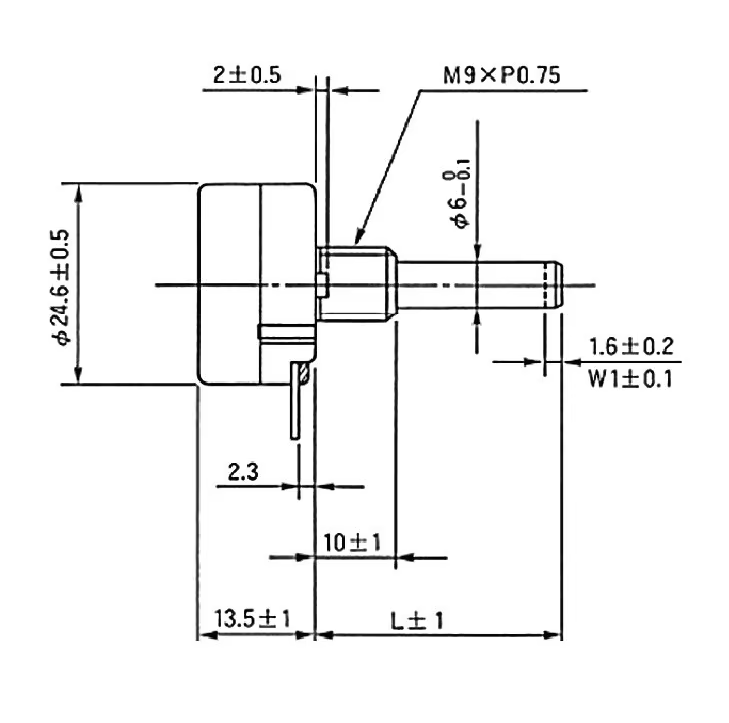

Напишите в строке поиска "RV24YN20S". Будет много вариантов исполнения, в т.ч., с габаритными чертежами. Цены "плавают" от 50 до 200 руб за 1 шт (АлиЭкспресс).

P.S.: На 4,7 кОм не выпускают, ближайший на 5 кОм. Соответственно, для заказа наименование будет "RV24YN20S B502" (B - логарифмическая характеристика). На чертеже не указана длина вала 20 мм.

P.P.S.: Нужно более точно выяснить, какая требуется характеристика у этого резистора, т.к. значение маркировки характеристики на советских/российских и импортных изделиях отличается (возможно будет не B502, а A502):

По российскому стандарту:
А - линейная, Б- логарифмическая, В - обратнологарифмическая характеристика.

По зарубежному:
A - логарифмическая, B - линейная, C (наверное) - обратнологарифмическая.

https://forumupload.ru/uploads/0018/29/2a/173/t962626.png

Отредактировано Georg (07-04-2025 17:54:44)
