Первые 11 сообщений перенесены с другой темы.

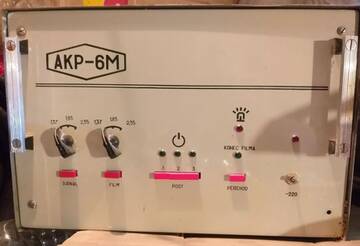

На Авито продают почти новый блок автоматики кинопоказа АКП-6, экспортный вариант.
Интересно, почему не перевели подписи к органам управления нормально, а сделали транслитерацию?
"Konec filma" и "Perehod" забавно звучат. Наверное, на заводе думали-думали, и попросили своих самых знающих в языках специалистов сделать перевод... )))
Georg, ссылку на объявление можно?
Андрей, хоть убейте, не могу найти это объявление. Там ещё была нестыковка в названии объявления и его содержимом. Такое чувство, будто фото заменили...

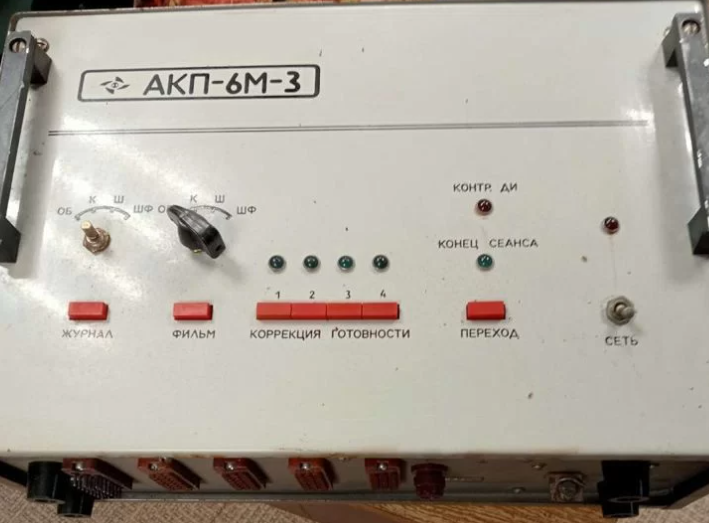

За то, появился в продаже блок автоматики на 4 поста! )
Нашёл. Оказывается, это Рафаил из Ижевска продаёт )
Georg
Спасибо, мне интересно было шильдик глянуть, плохо видно год выпуска, зато хорошо видно 60Гц, интересно для каких стран предназначалась.
Андрей, смею предположить, что если исключить США, Канаду и Японию, то с частотой 60 Гц остаются страны Южной Америки, Куба, Южная Корея, Тайвань, Филиппины, некоторые страны Африки и т.п.
Всем им мы могли поставлять оборудование. Только есть нюанс: в подавляющем большинстве случаев, частота 60 Гц идёт в паре с напряжением сети 110/115/120/127 В.
Только В Южной Корее напряжение 220 В и 60 Гц. К тому же, встречал в литературе комментарий к проекторам 23КПК, что варианты поставки в страны с сетью 60 Гц имеют другую шестерёнку на приводном валу от мотора.
Если Рафаил нам скажет, на какое напряжение сети рассчитан данный блок автоматики, то мы сможем с большой точностью определить страну! )
P.s.: Но тогда будет странно, если этот блок на напряжение, отличное от 220 В. Потому что следы установки (потёки краски) всё-таки видны.
Отредактировано Georg (31-07-2024 16:11:02)
P.s.: Но тогда будет странно, если этот блок на напряжение, отличное от 220 В. Потому что следы установки (потёки краски) всё-таки видны.
Возможно первичная обмотка трансформатора рассчитана на разные напряжения.
А есть тут где в архиве описание работы этих устройств. Отдельно я так понял что нет. Если где есть подскажите.
Отредактировано Виктор (01-08-2024 07:24:40)
Виктор, Отдельных инструкций здесь нет, у меня есть бумажная инструкция на АКП-6М-6, но лень сканировать. Ищите в журналах Киномеханик за 1983 год, там описана вся линейка АКП-6М от первой до шестой. На Кинотехнике попадалась схема АКП-6М со светодиодами вместо лампочек, но живьём я такую не видел и инструкции тоже.
КПТ-36
Спасибо.

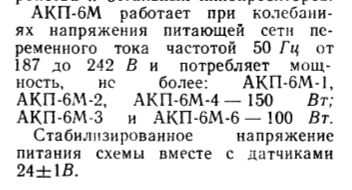

Питающее напряжение на всю линейку:

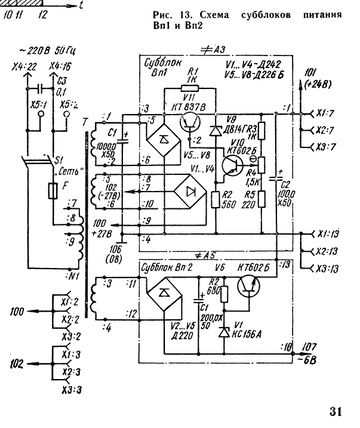

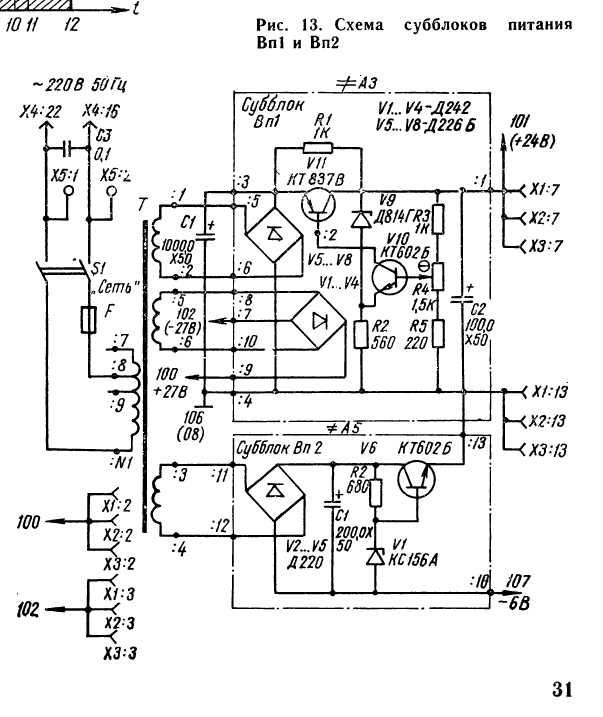

Схема источника питания:
Решил перенести посты касающиеся АКП в отдельную тему, может кому будет интересно, возникнут вопросы-задавайте, что вспомню-расскажу.
Устройство автоматизации кинопоказа в течении сеанса типа АКП-6М, предназначено для автоматизации процесса демонстрирования кинофильмов в кинотеатрах.
Устройство управляет лебёдкой занавеса, темнителем света, демонстрацией киножурнала и кинофильма.
Насколько мне известно выпускалось шесть модификаций АКП-6М, основное отличие это комплектация, каждая модификация предназначалась для определённого типа проекторов.
АКП-6М-1 для кинопроекторов типа КПТ
АКП-6М-2 для кинопроекторов типа Ксенон
АКП-6М-3 для широкоформатных кинопроекторов типа КП и КПК, рассчитанная на 4 поста.
АКП-6М-4 для кинопроекторов 23КПК
АКП-6М-5 для кинопроекторов Мео-4
АКП-6М-6 для кинопроекторов 23КПК-2
Блоки управления были практически одинаковыми, за исключением АКП-6М-3, который был предназначен для четырёхпостной киноустановки. Блоки АКП-6М-1, АКП-6М-2 и АКП-6М4 (возможно и АКП-6М-5) одинаковые и отличаются от блока АКП-6М-6 наличием дополнительной обмотки в силовом трансформаторе для питания автоматических заслонок, в АКП-6М-6 этой обмотки нет, в блоке АКП-6М-1 другая схема управления заслонками.
Питающее напряжение на всю линейку:

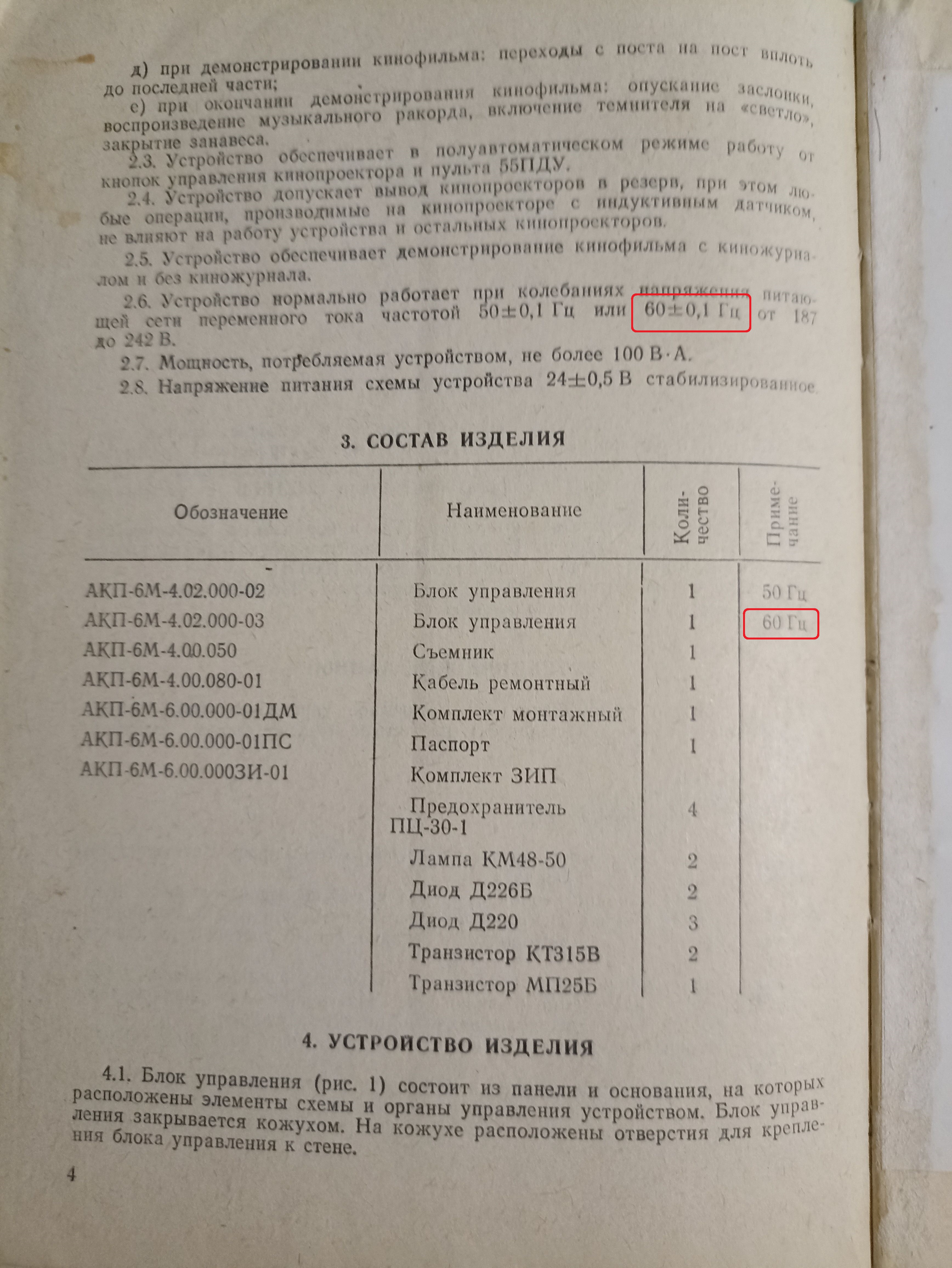

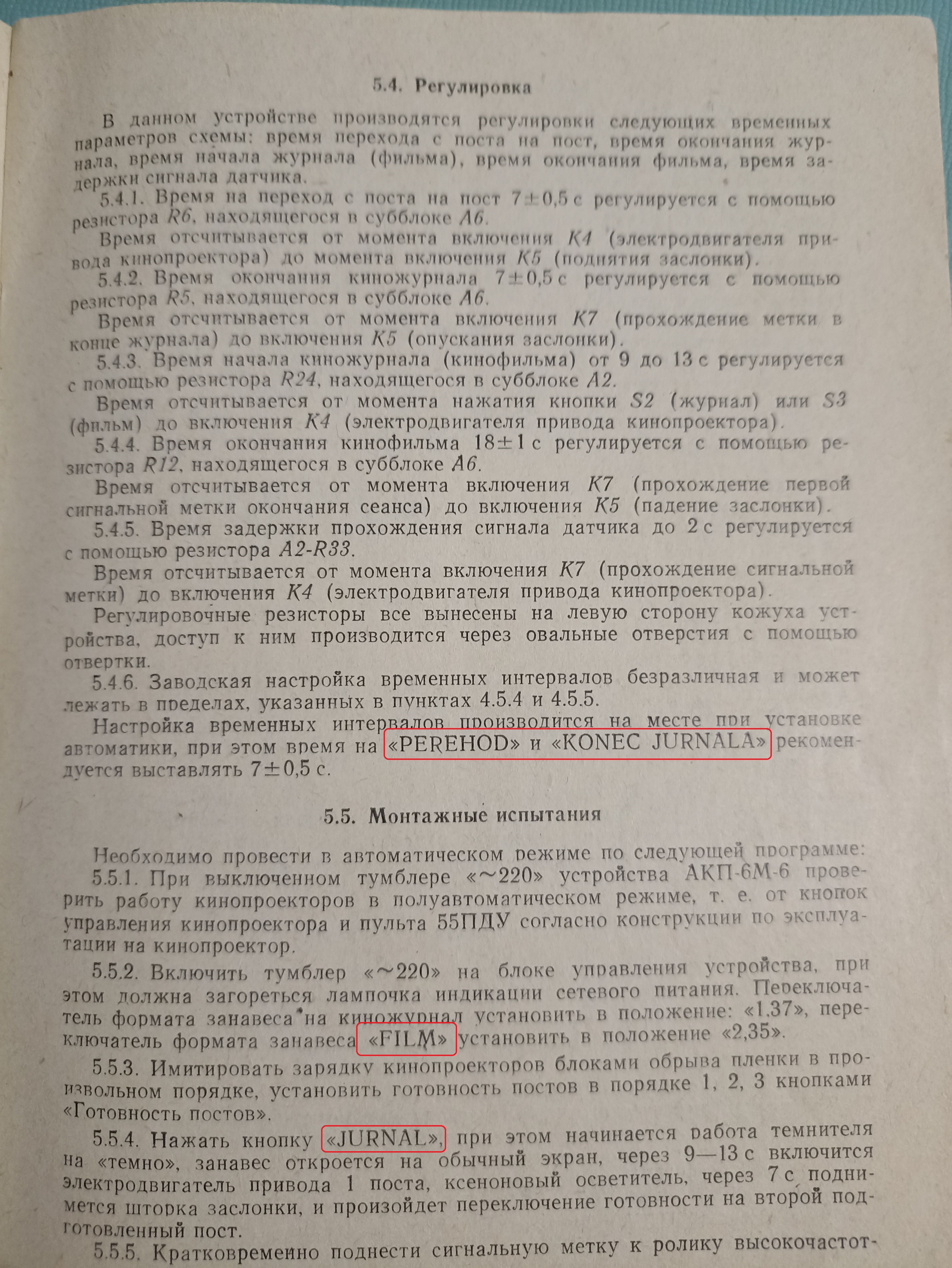

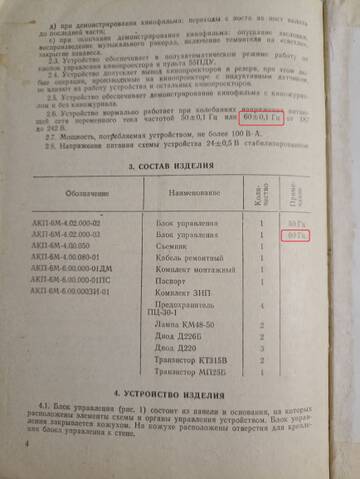

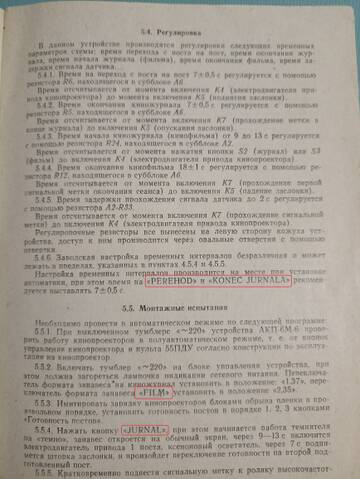

Нашёл у себя паспорт на АКП-6М-6 1988 года (к сожалению вкладки со схемами отсутствуют), в паспорте есть упоминание про 60гц и надписи на латинице.
Хорошо, тогда получается, что этот вариант... для Кореи! )
Я ни разу не пробовал включать трансформатор для сети 50 Гц в сеть 60 Гц. Асинхронные двигатели понятно как себя ведут - увеличивают частоту вращения.
Может быть, у трансформатора ничего с напряжением на вторичных обмотках при 60 Гц не происходит - остаётся таким, какое есть при 50 Гц.
И в то же время, согласно спецификации, блоки АКП на 50 и 60 Гц имеют разные индексы. Вряд ли они отличаются только подписями на передней панели...
