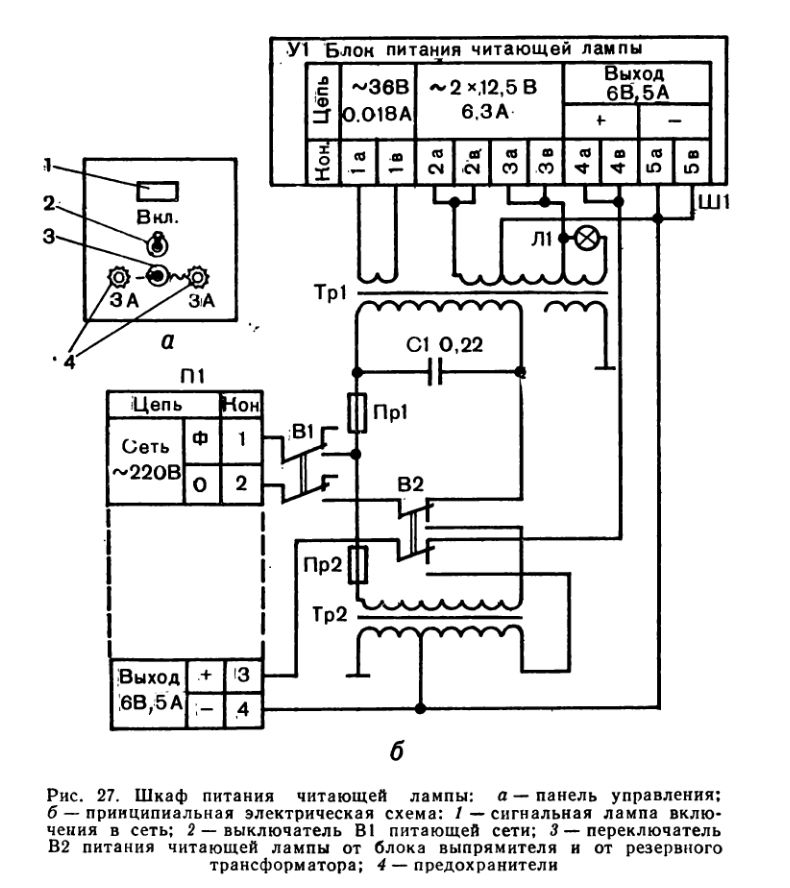

Есть схема платы управления тиристором, есть схема, видать старая самого 15М89. Но нет схемы как там всё связано.
Кто может помочь, у кого есть схема всего шкафа ?
Это блок питания читающей лампы 23КПК-2
Нужна блок-схема 15М89
Страница: 1
Сообщений 1 страница 10 из 10
Поделиться131-10-2024 10:27:07
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 195
- Пол: Мужской
- Провел на форуме:
3 дня 9 часов - Последний визит:
Вчера 19:36:11
Поделиться231-10-2024 11:01:19
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 195
- Пол: Мужской
- Провел на форуме:
3 дня 9 часов - Последний визит:
Вчера 19:36:11

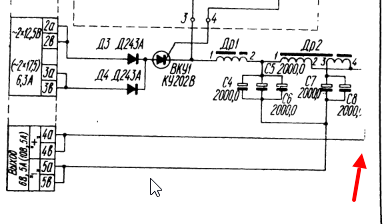

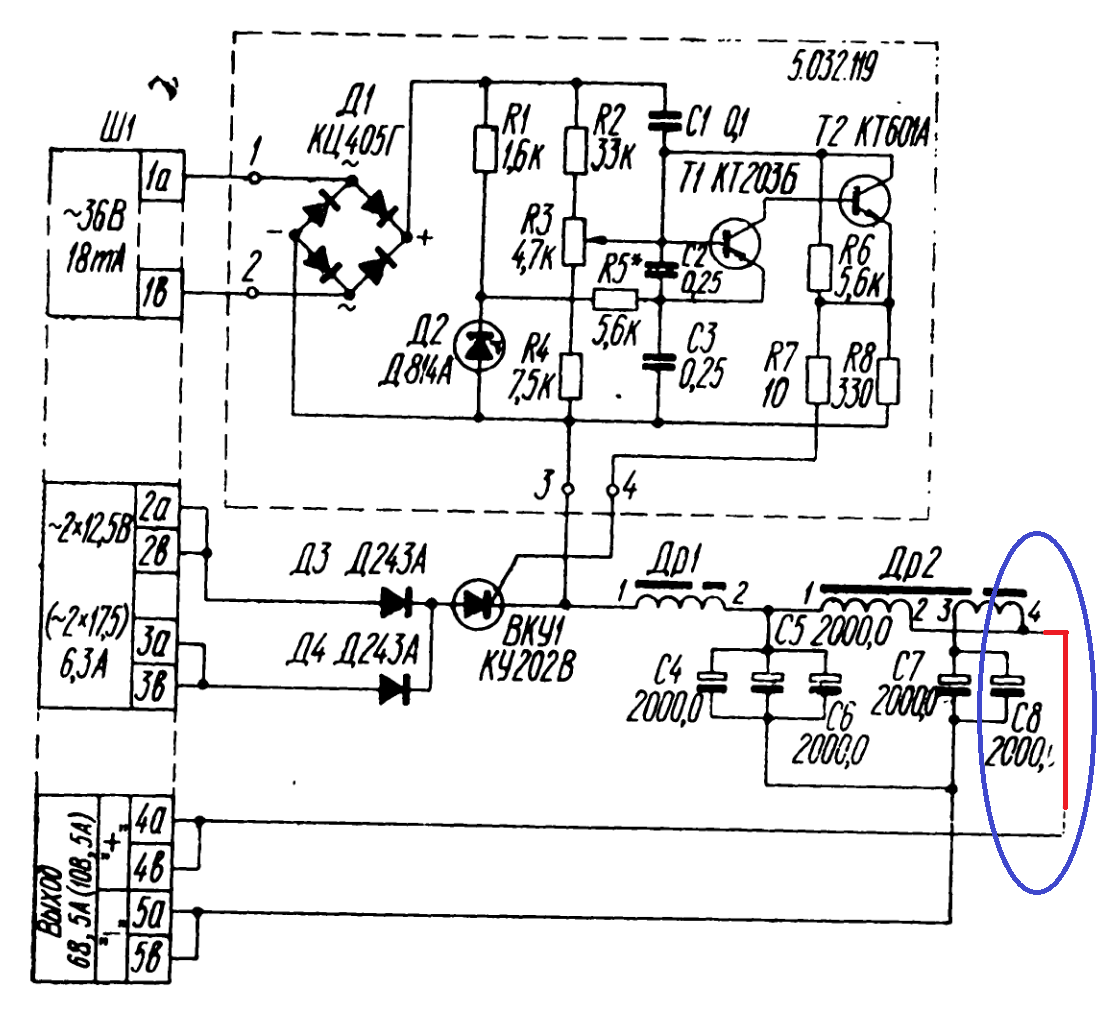

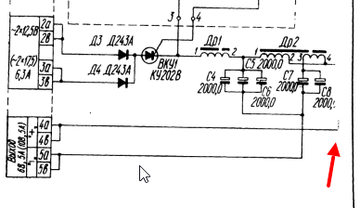

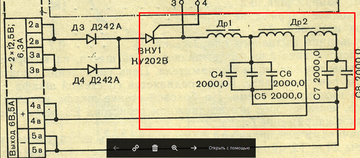

нашёл 2 схемы, но как видно разные или ошибка в одной из них в вот этой части
Поделиться331-10-2024 12:57:40
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 19
- Сообщений: 2339
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 14:12:12
Здесь посмотрите Усилители Звук Т2 и здесь "Кинототеатральная звуковоспроизводящая аппаратура "Звук Т2""
Ну а схема наверно с дефектом, не пропечаталась.
Поделиться431-10-2024 13:56:33
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 195
- Пол: Мужской
- Провел на форуме:
3 дня 9 часов - Последний визит:
Вчера 19:36:11
КПТ-36
то что не пропечаталось понятно, на первой схеме то вообще нет этой линии !
Поделиться531-10-2024 14:47:24
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 19
- Сообщений: 2339
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 14:12:12
Алексей

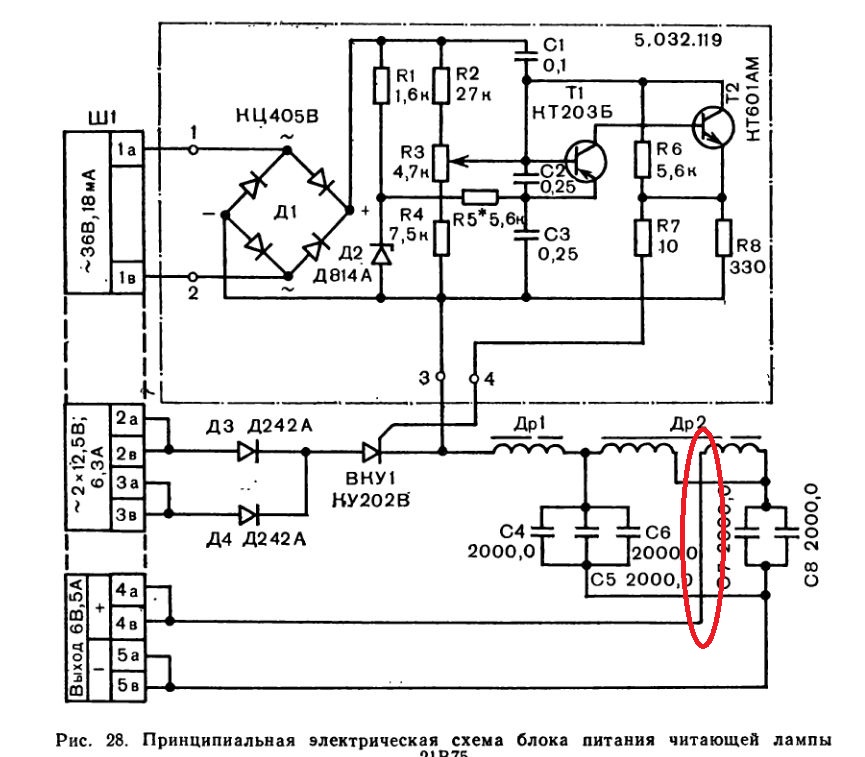

Как нет, всё там есть, просто к обмотке дросселя этот провод подключен с другой стороны, на какой то схеме ошибка наверно, думаю для поиска неисправности это не существенно.
Поделиться631-10-2024 17:05:28
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 19
- Сообщений: 2339
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 14:12:12
Алексей написал(а):
Кто может помочь, у кого есть схема всего шкафа ?
Поделиться731-10-2024 17:41:51
- Активный участник
- Откуда: Волгоград
- Зарегистрирован: 14-03-2022
- Приглашений: 0
- Сообщений: 195
- Пол: Мужской
- Провел на форуме:
3 дня 9 часов - Последний визит:
Вчера 19:36:11

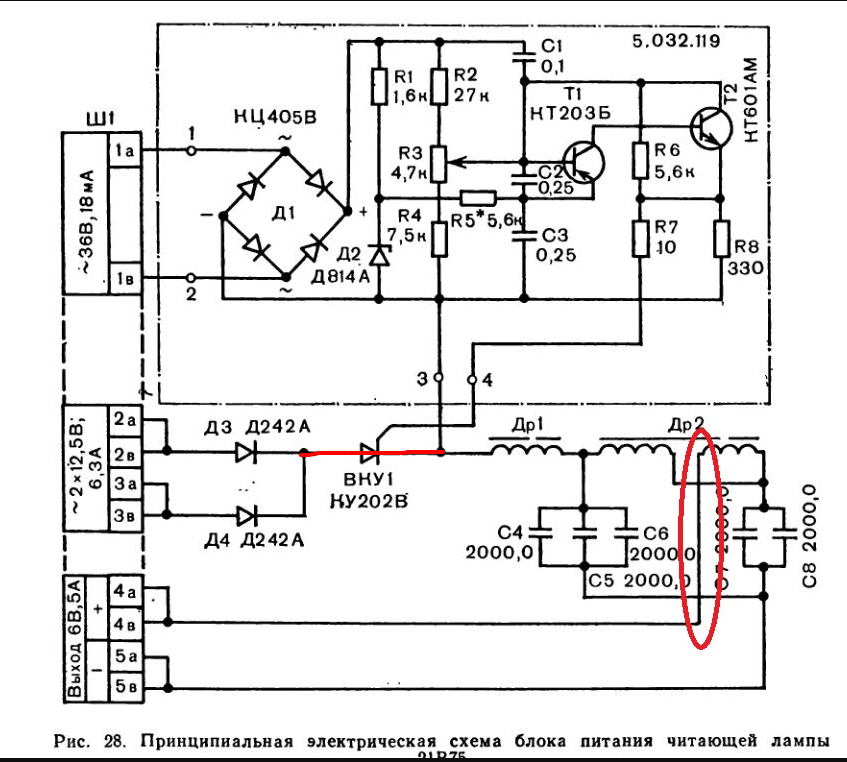

думал что бы выкинуть эту всю стабилизацию, можно просто закоротить тиристор, а фигов там ... Корочу тиристор, напряжения на лампу просто нет
Что б понятнее было, рассказываю. При включении Блока, лампа работает от 3 - 7 минут и гаснет. На переменке работает нормально. Кроме системы стабилизации там ломаться больше нечему, вот и решил выкинуть эту схему, закоротив тиристор.
Отредактировано Алексей (31-10-2024 17:44:40)
Поделиться831-10-2024 21:39:14
А вообще есть напряжение между точкой соединеиня диодов Д3 ,Д4 и выходом минус 5а и 5в по схеме .
Отредактировано Виктор (31-10-2024 21:49:11)
Поделиться901-11-2024 04:05:18
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 19
- Сообщений: 2339
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 14:12:12
Алексей написал(а):
Корочу тиристор, напряжения на лампу просто нет
Судя по схеме, если закоротить тиристор, то на лампу пойдет повышенное напряжение, предположительно 12 вольт, возможно лампа просто сгорела.
Поделиться1001-11-2024 05:18:51
КПТ-36 написал(а):
Судя по схеме, если закоротить тиристор, то на лампу пойдет повышенное напряжение, предположительно 12 вольт, возможно лампа просто сгорела.
Так все исходит из того что у автора наверняка есть же приборы и он делал замеры когда коротил тиристор , раз пишет что напряжения нет вообще никакого . И даж повышенного 12 вольт. А то что пойдет повышеннное если закоротить тиристор это факт. Может банально предохранитель сгорел от перегрузки когда коротнул . Если родной стоял конечно .
Отредактировано Виктор (01-11-2024 05:35:45)
