Про мальтийский механизм я уже писал в этой теме Консистентная смазка для мальтийского механизма , фото продублирую в этом сообщении, только вначале добавлю ещё видео https://cloud.mail.ru/public/4WvL/ysE8rGRTn

Georg

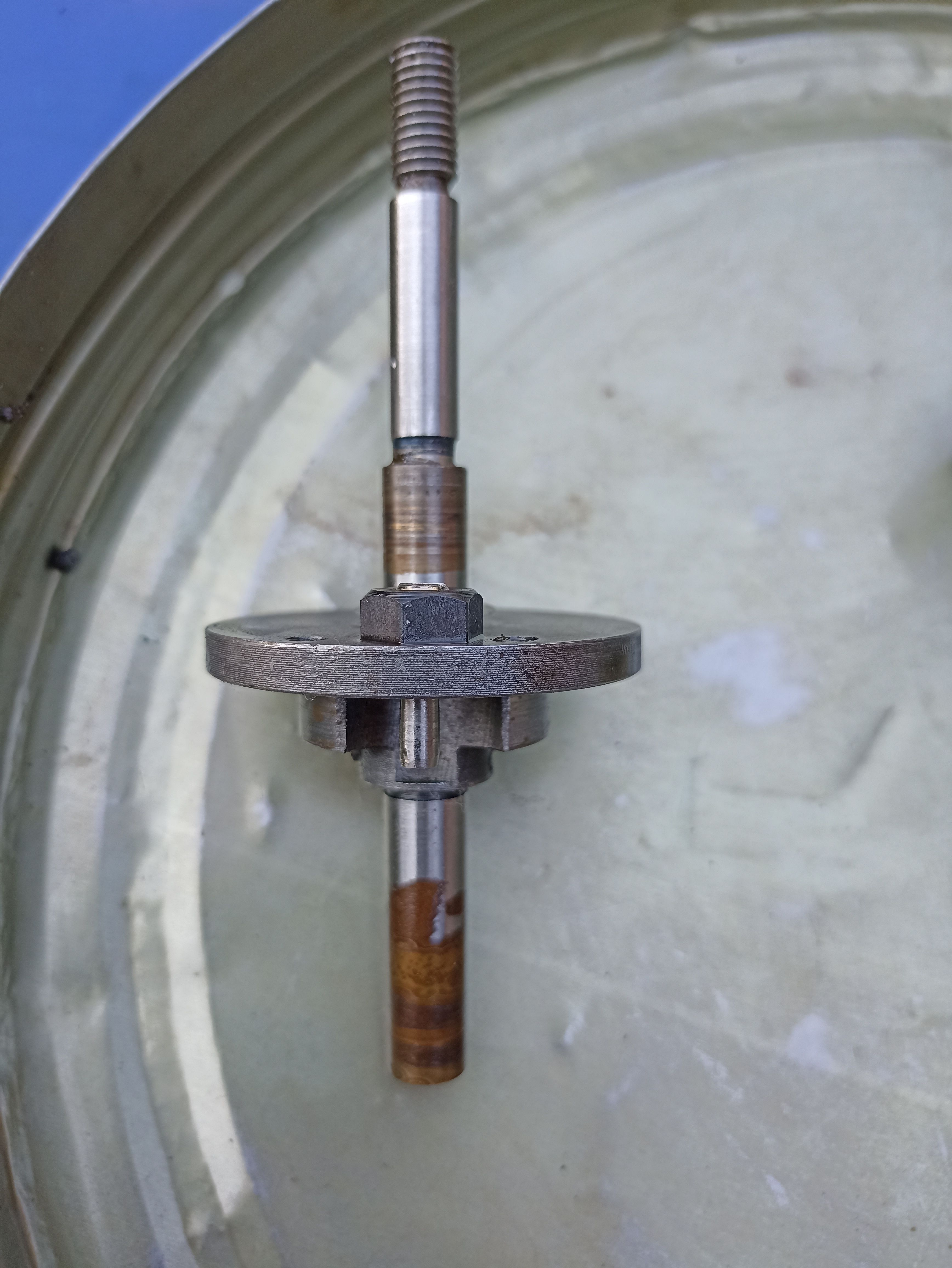

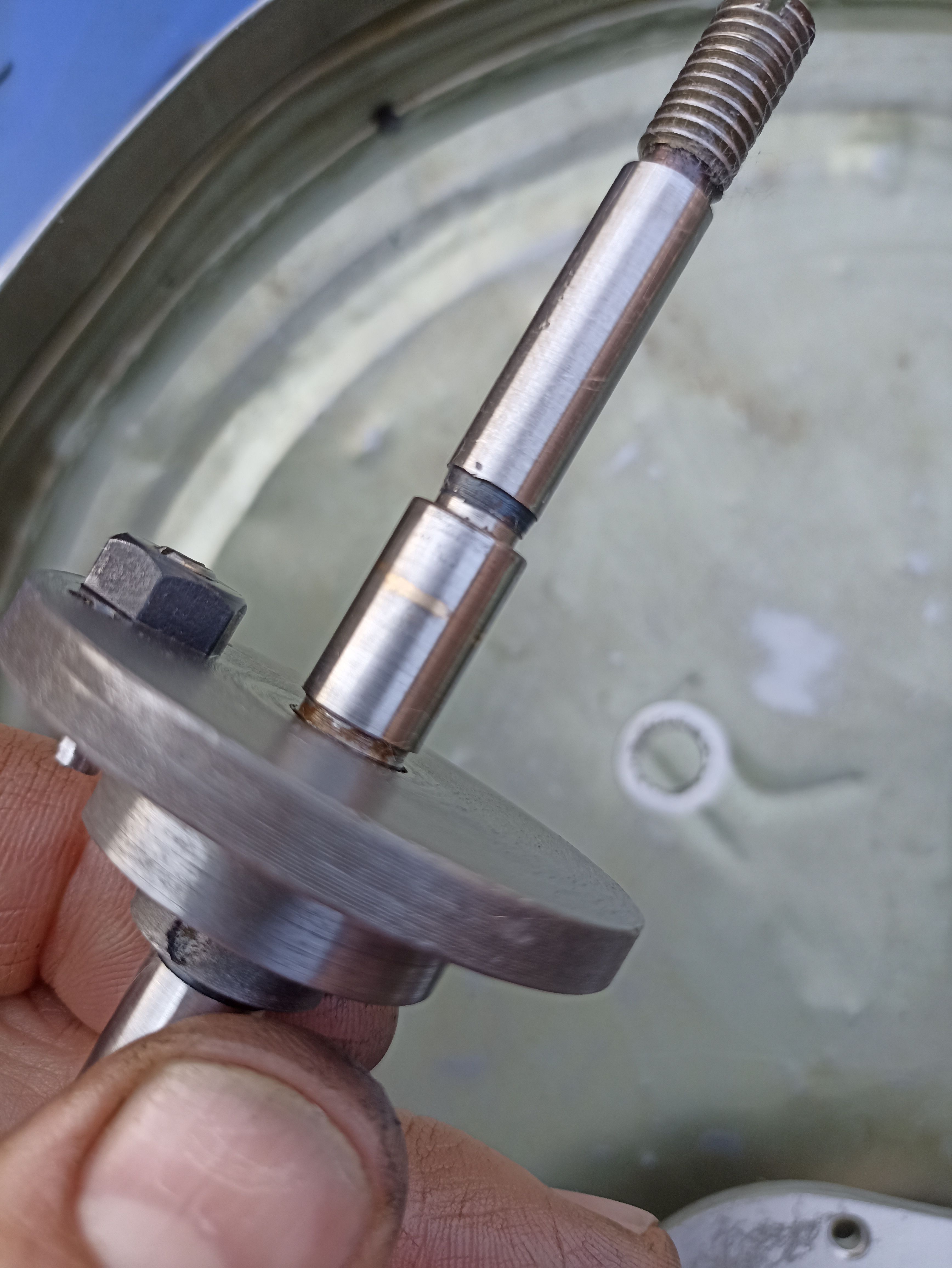

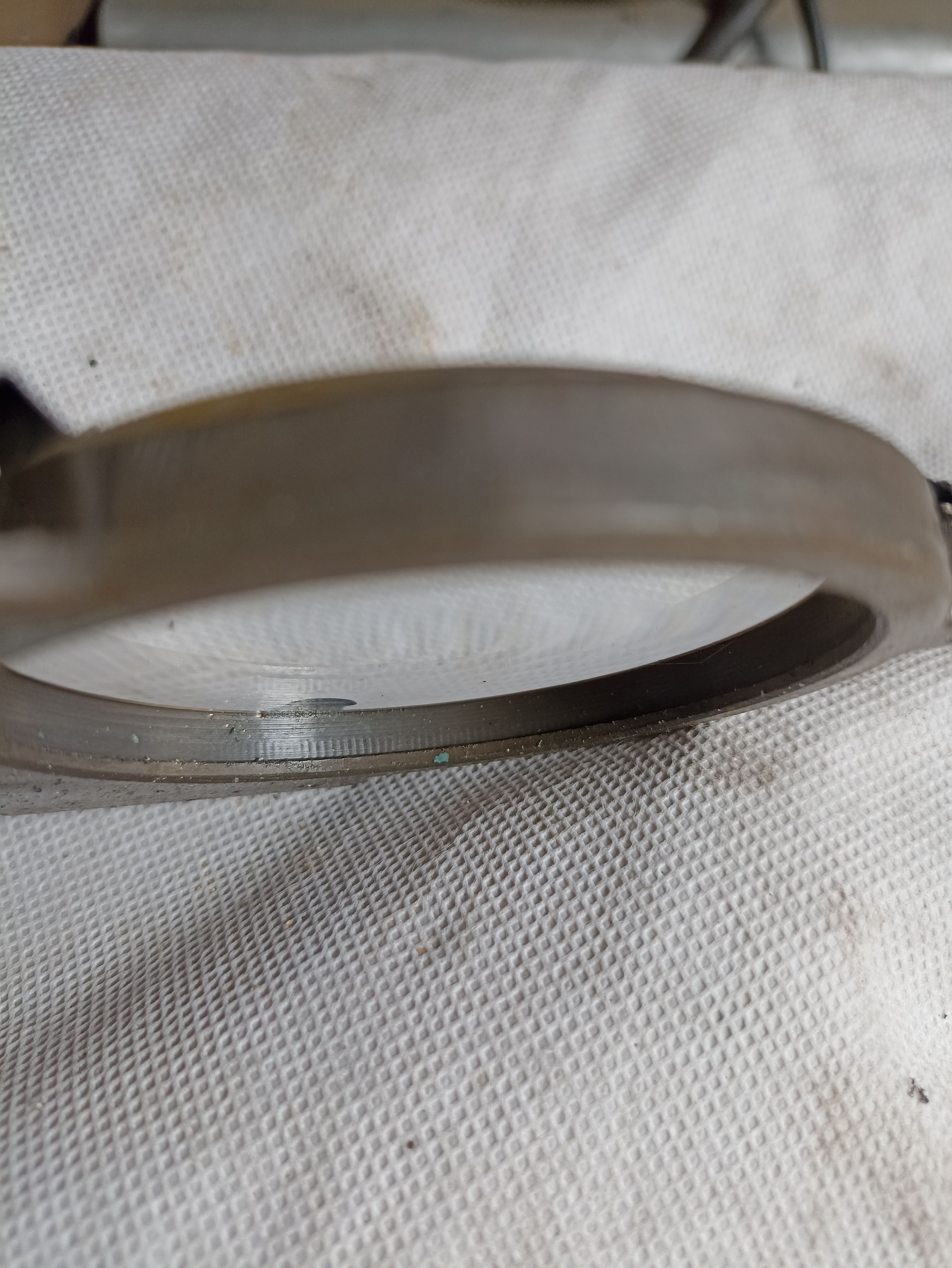

Там с двух сторон у гайки пальца есть два неглубоких сверления, только не понятно что это, толи балансировка, толи под ключ какой, на втором проекторе нет такого биения, но отверстия тоже есть, думаю балансировка эту деталь не спасёт, у неё ведь ударные нагрузки, хотя я не специалист в этом. Непонятно как точили эту шайбу, толи каким-то сломанным резцом, такие канавы видны и почему после запрессовки на ось, когда готовили деталь к шлифовке нельзя было проточить поверхность. Ещё при вращении механизма палец эксцентрика легко входит во все лопасти креста, а из одной выходит с небольшим усилием.
Для эксперимента смазку заложил вот такую.

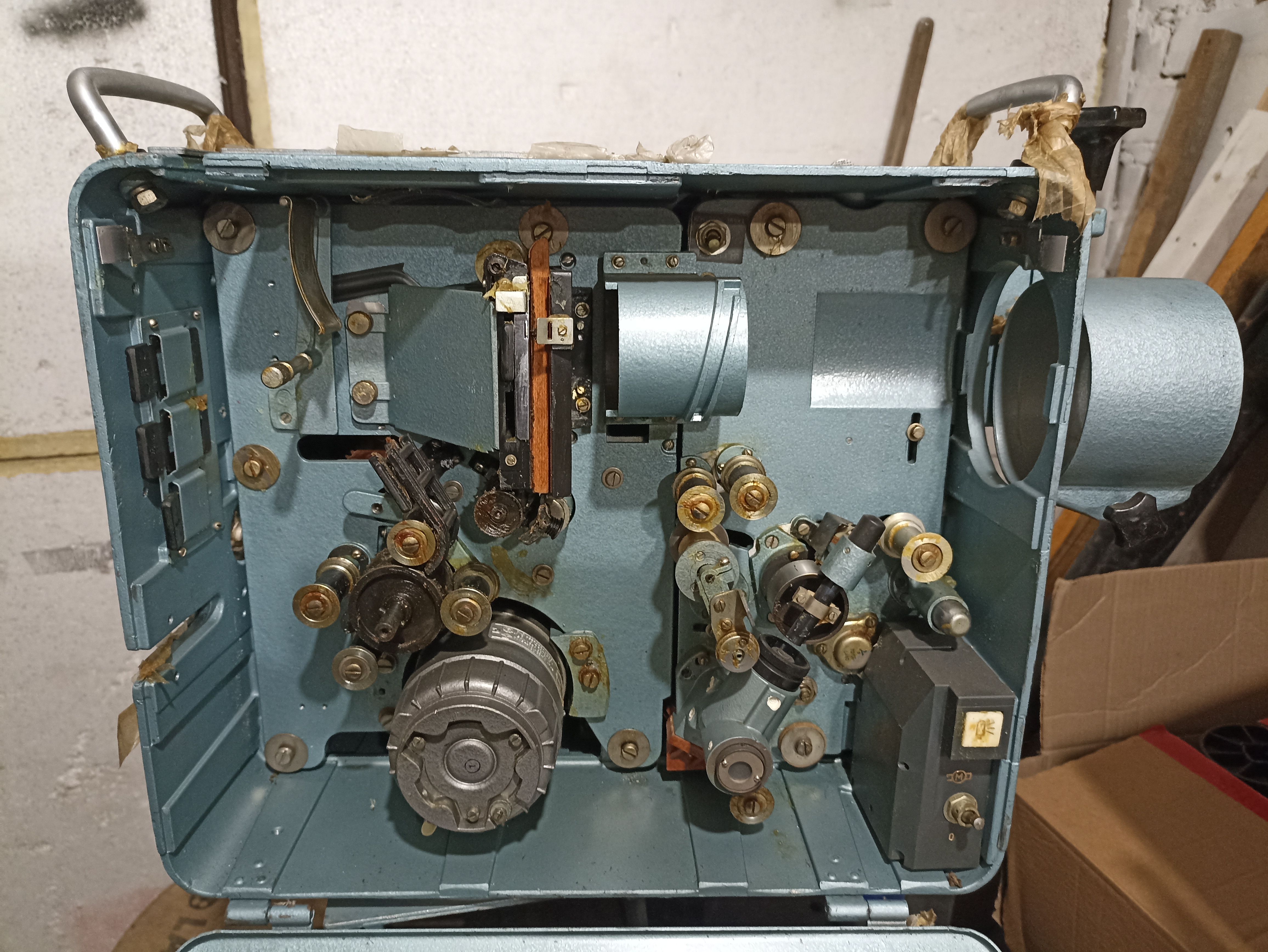

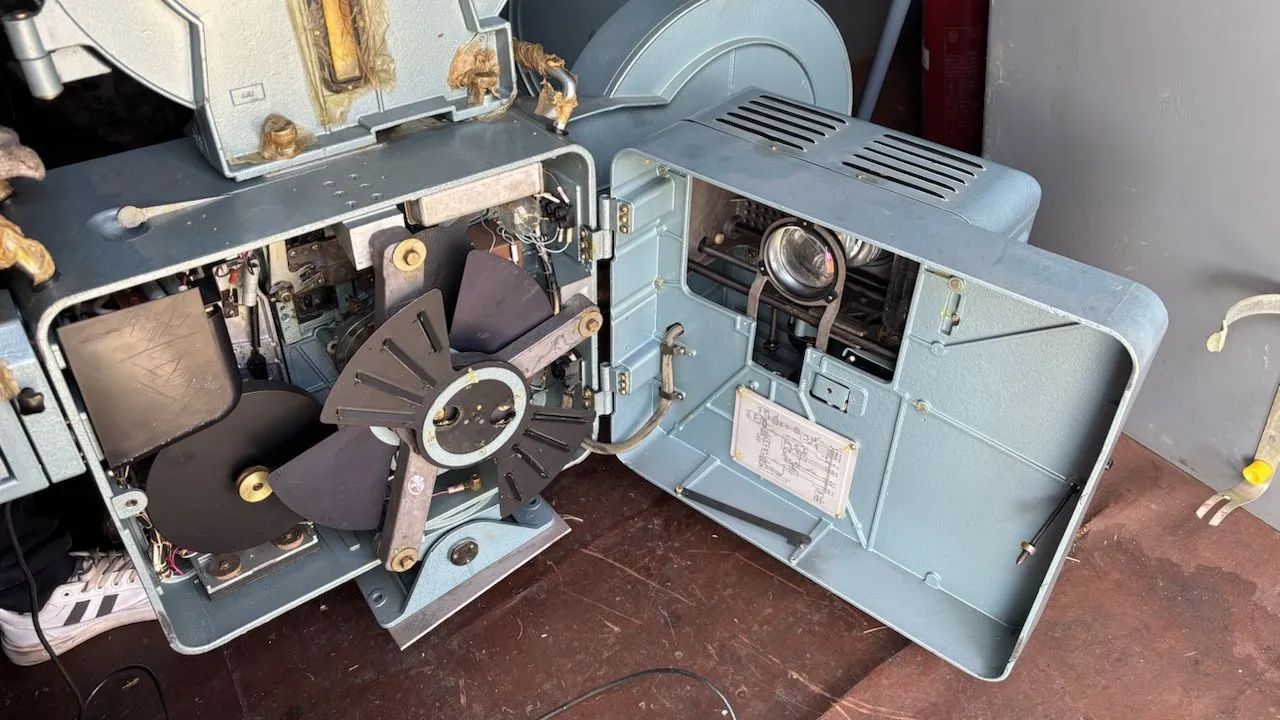

Так как не собирался рассказывать как я отмываю солидол от КНов, фотографии практически не делал, буду просто писать что делал. Далее был разобран узел комбинированного барабана, угловой редуктор привода наматывателя, смазка там присутствовала в достаточном количестве, но уже закаменела от возраста, смазку заменил на ту же, что и в мальтику заложил, для редукторов УШМ. В целом претензий к редуктору нет, за исключением, качество литья корпуса оставляет желать лучшего.

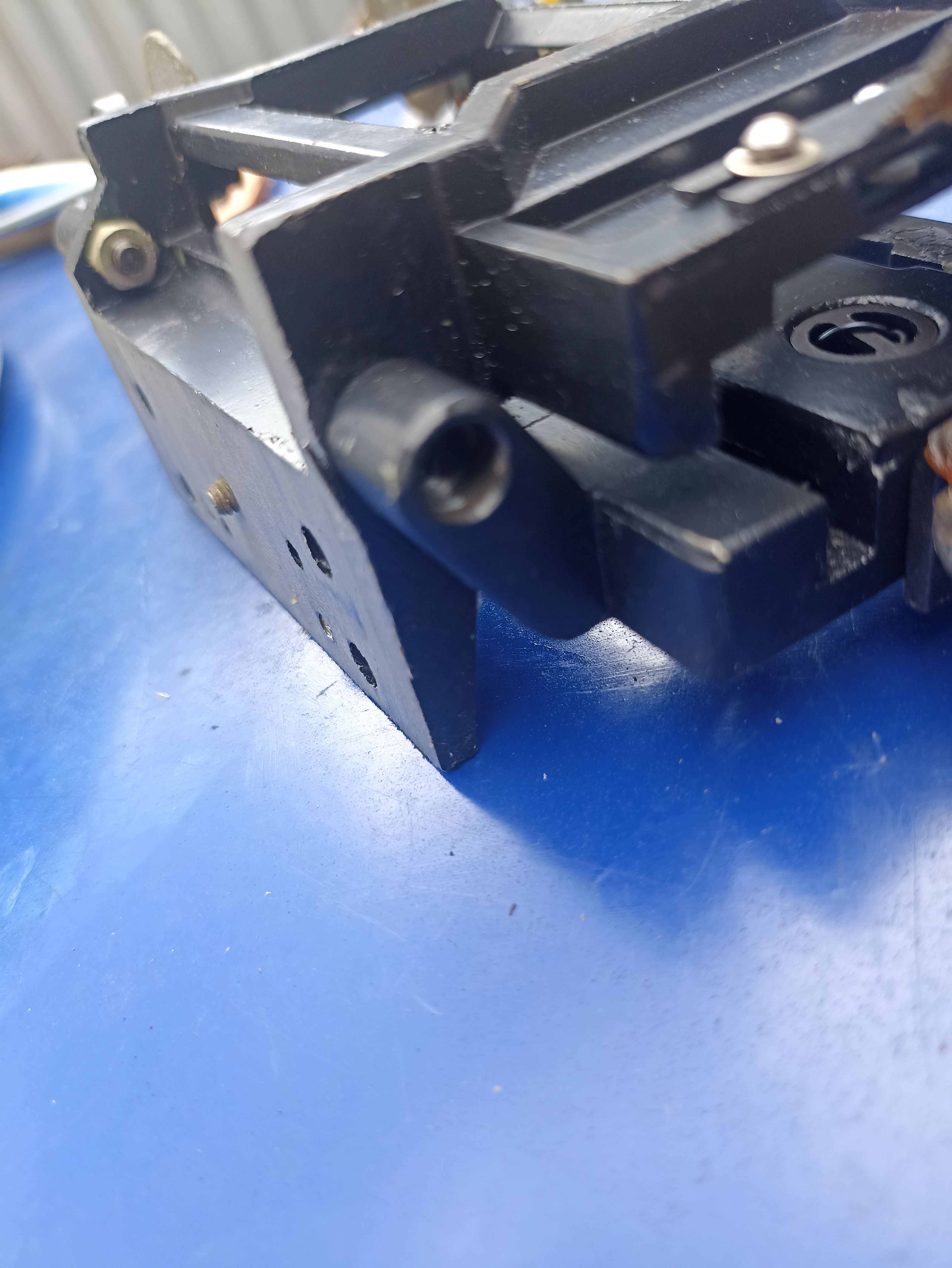

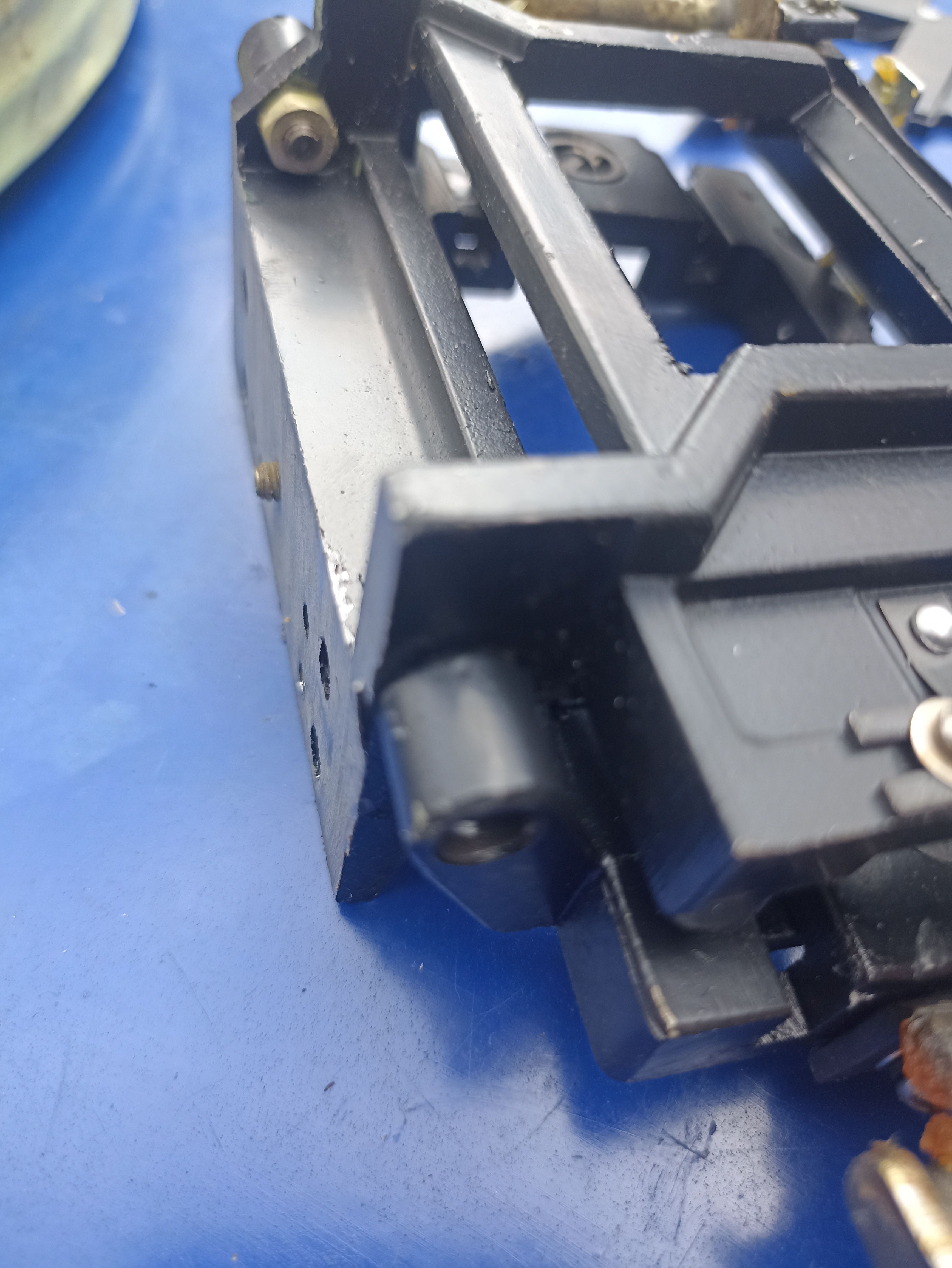

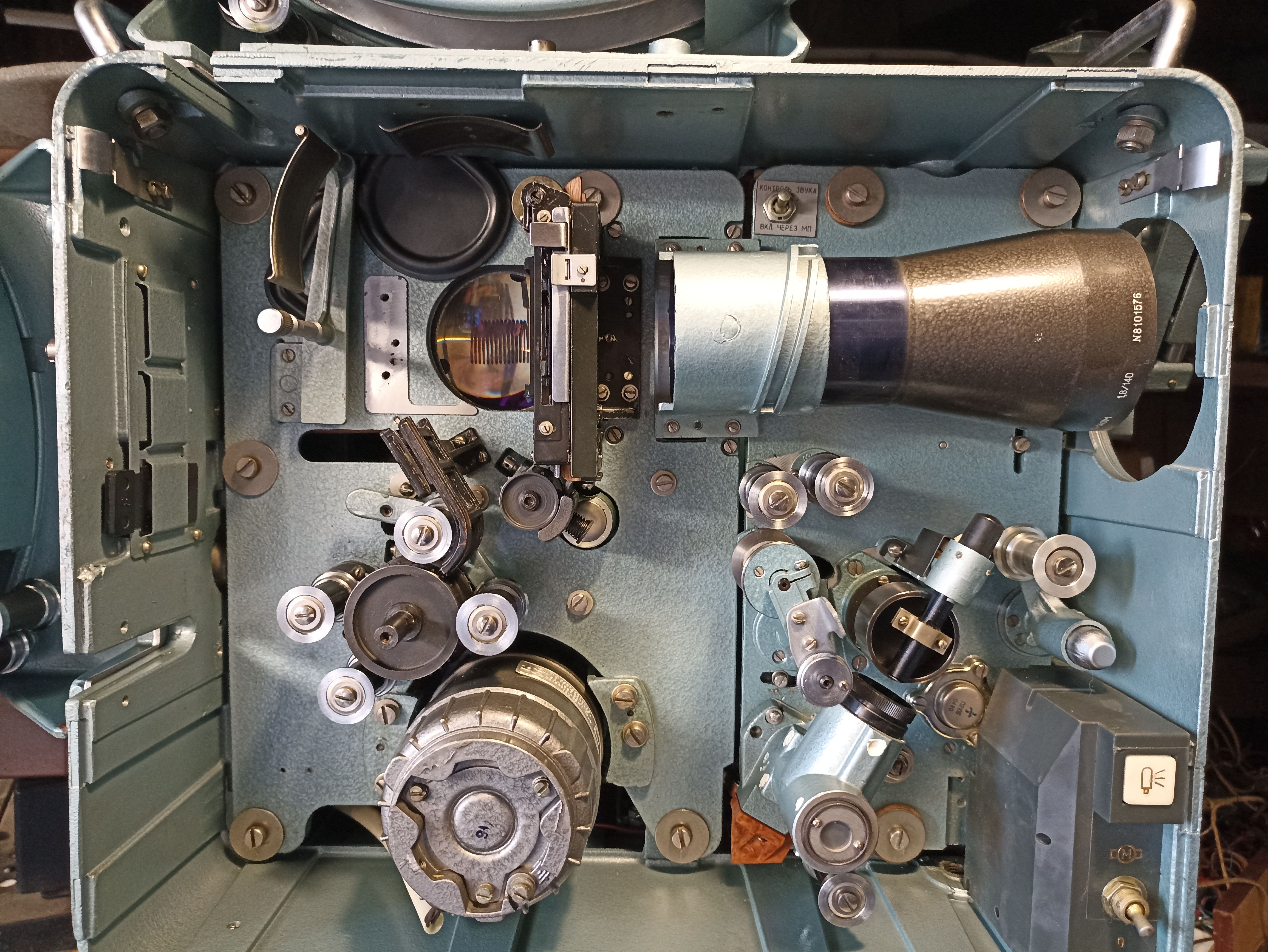

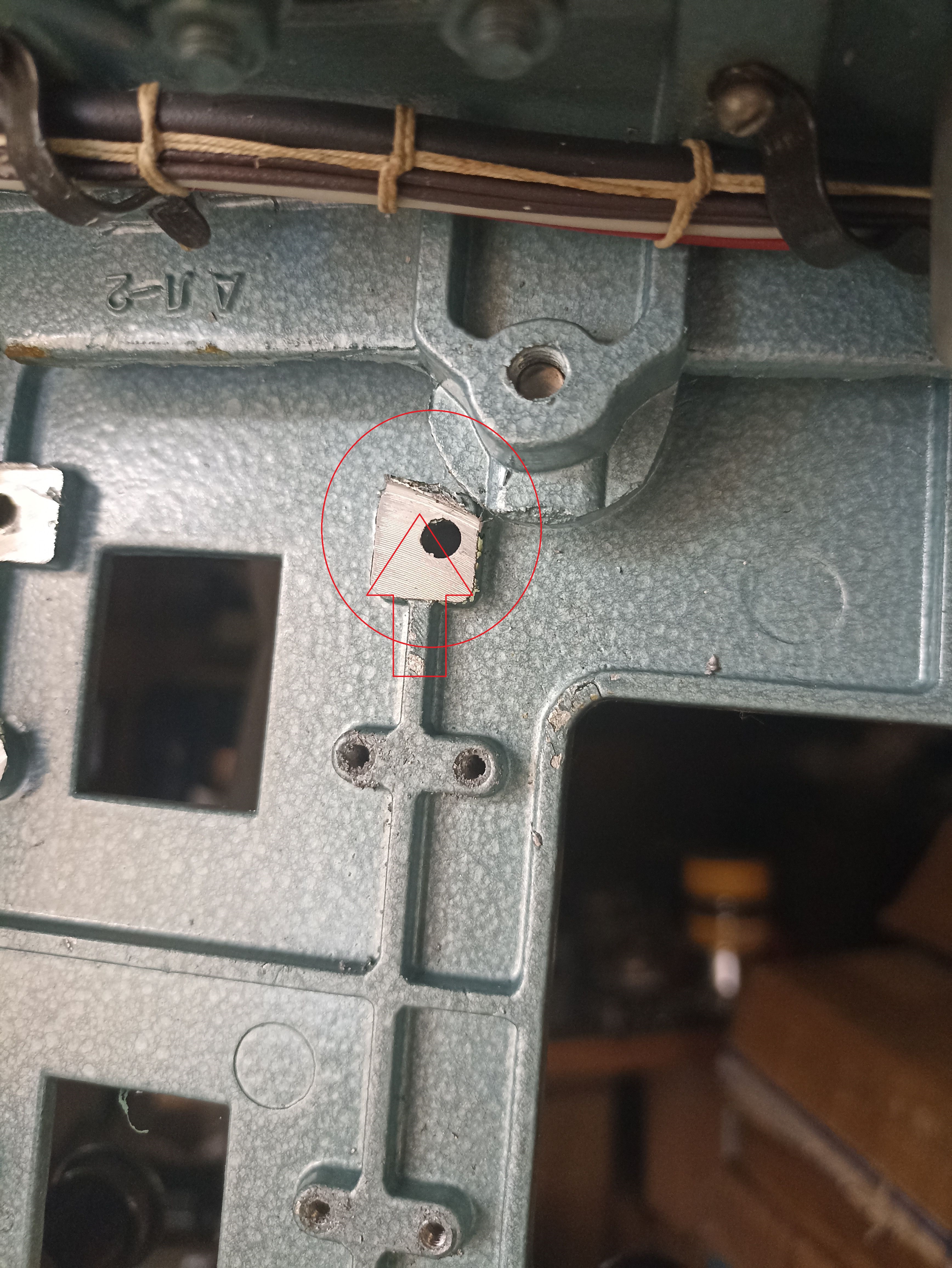

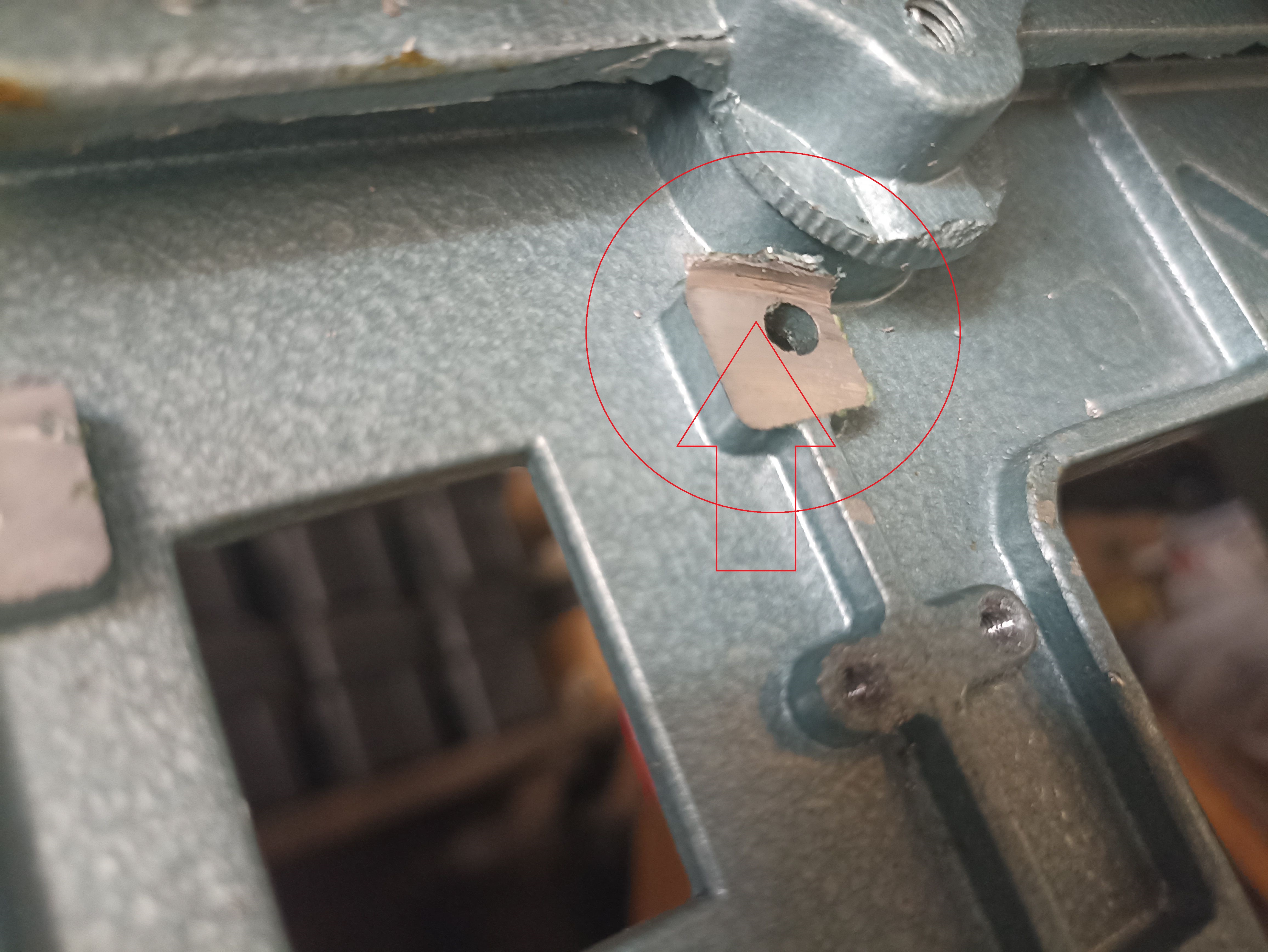

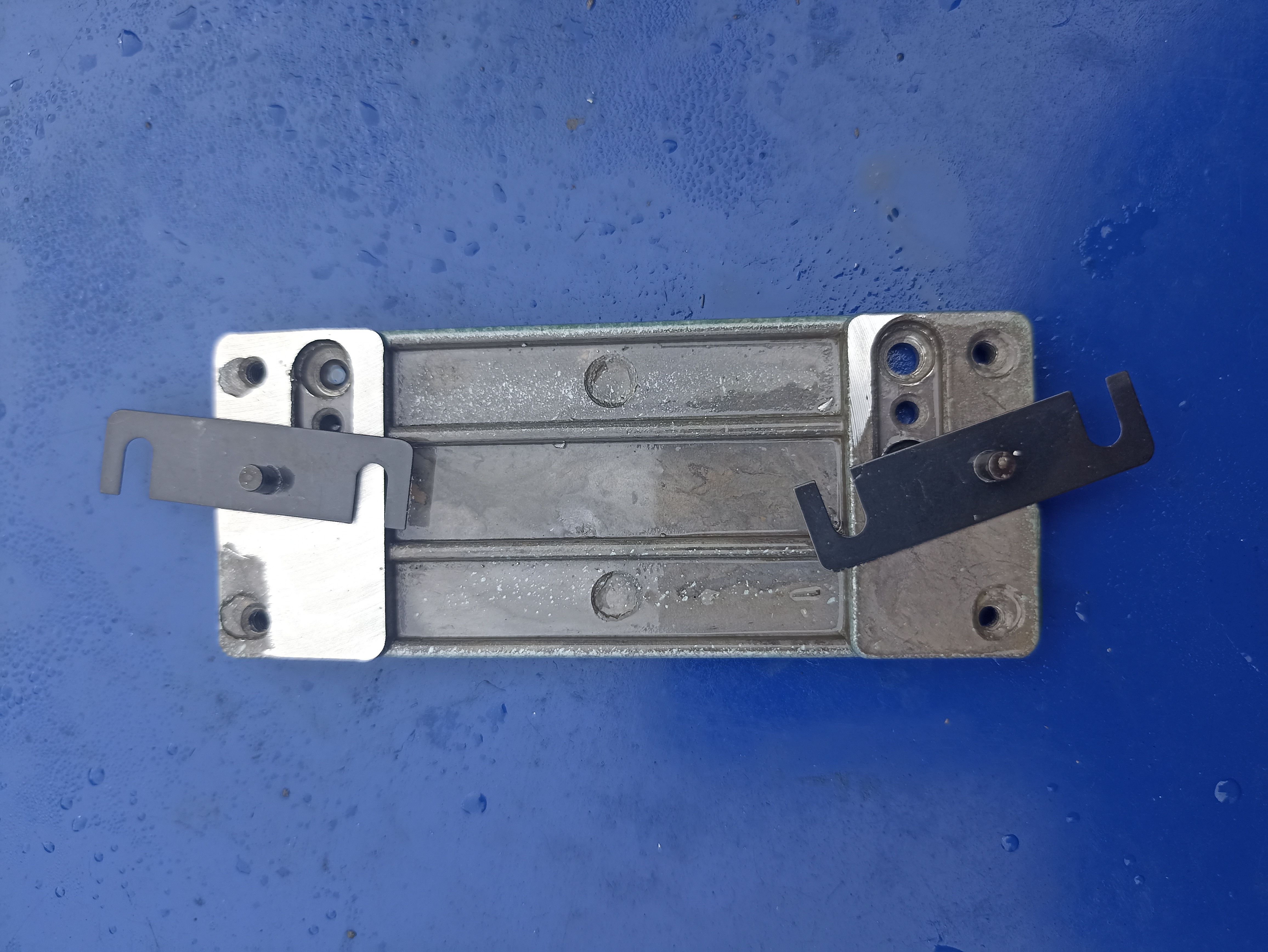

Далее на очереди был фильмовый канал, так как КНы у меня ранних выпусков, вкладыш и полукруглый полозок заимствован от предыдущих моделей КНов, позже были другие вкладыши (ещё два вида), так же позже был другой полукруглый полозок (встречался как на синих, так и на серых КНах), а ещё позже от полукруглого полозка отказались, поставили прижимной ролик от КН-22. Так как на моих КНах стоят быстросъёмные вкладыши, был обнаружен интересный дефект, при переводе рычага совмещения кадра вниз до упора (кадровое окно поднимается вверх), вкладыш фильмового канала приподнимался вверх, как выяснилось приподнимался он кронштейном кадровых рамок (или как он там называется). Короче кронштейн этот был не по центру фильмового канала в вертикальной плоскости, не было регулировочных прокладок между этим кронштейном и кронштейном подвижной линзы, пришлось изготавливать самостоятельно, после установки 2мм прокладки вкладыш перестал подниматься.

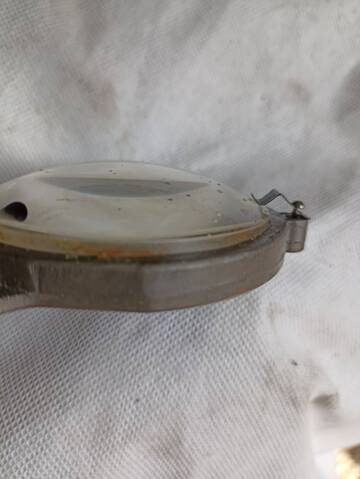

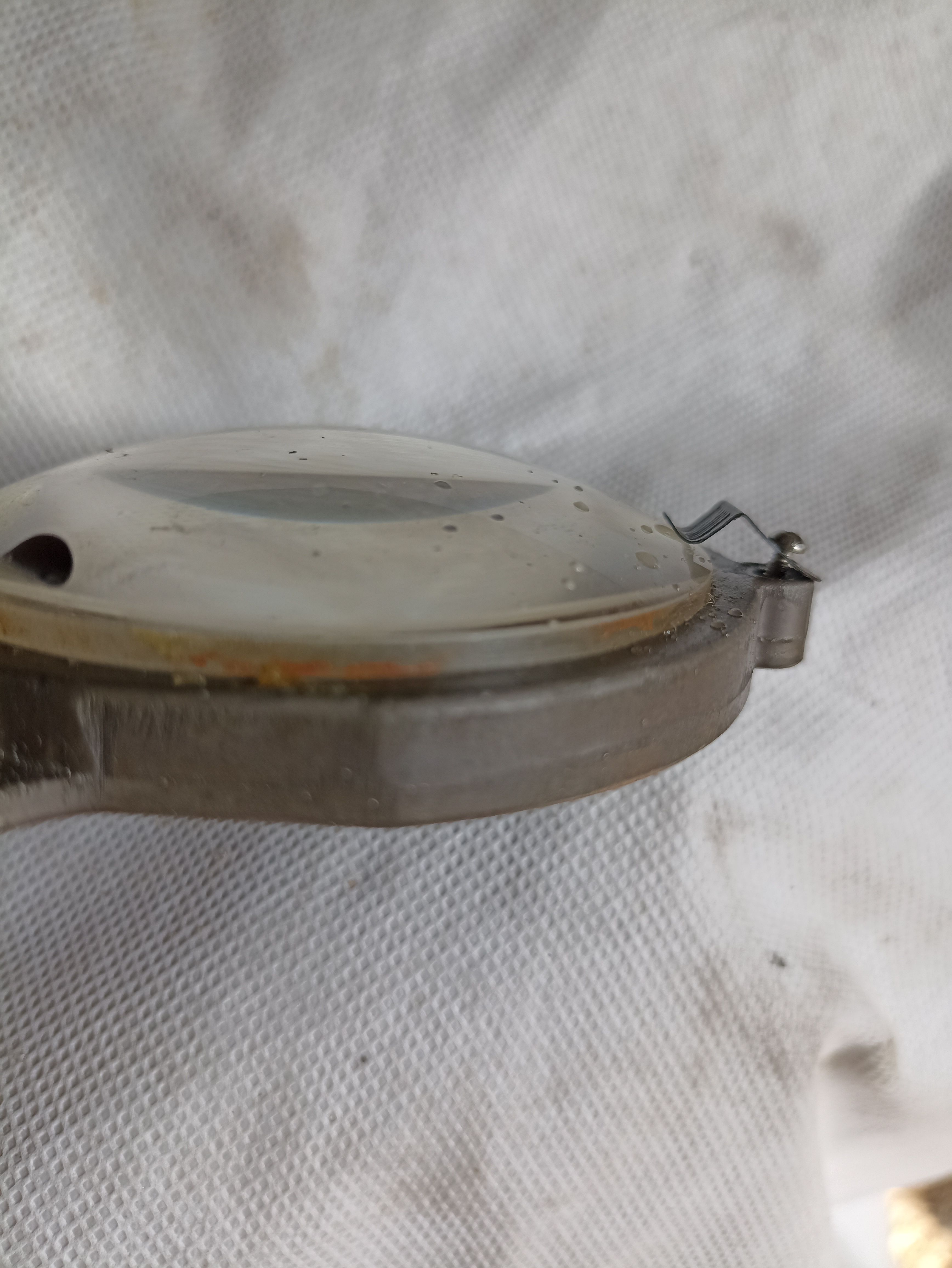

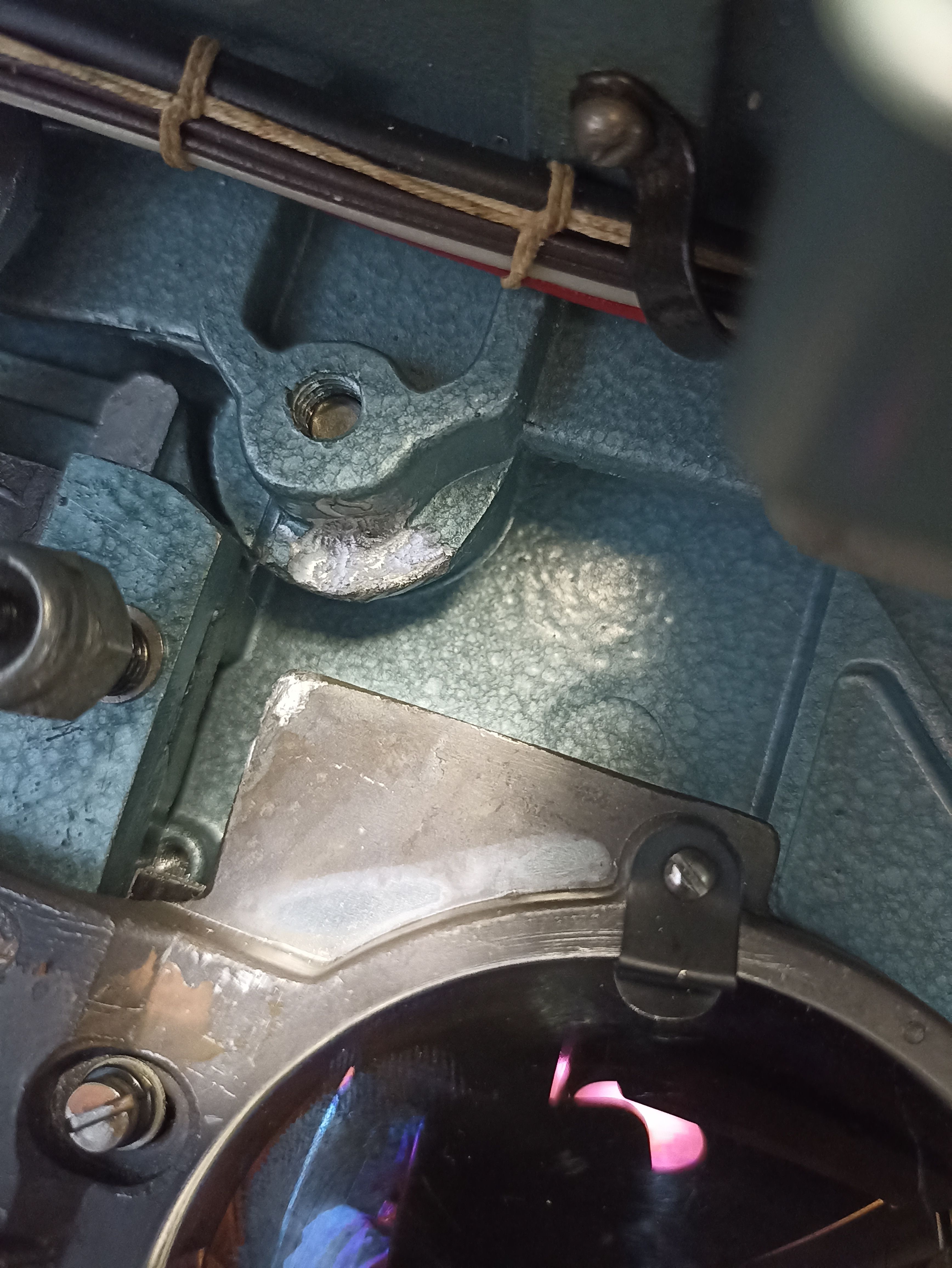

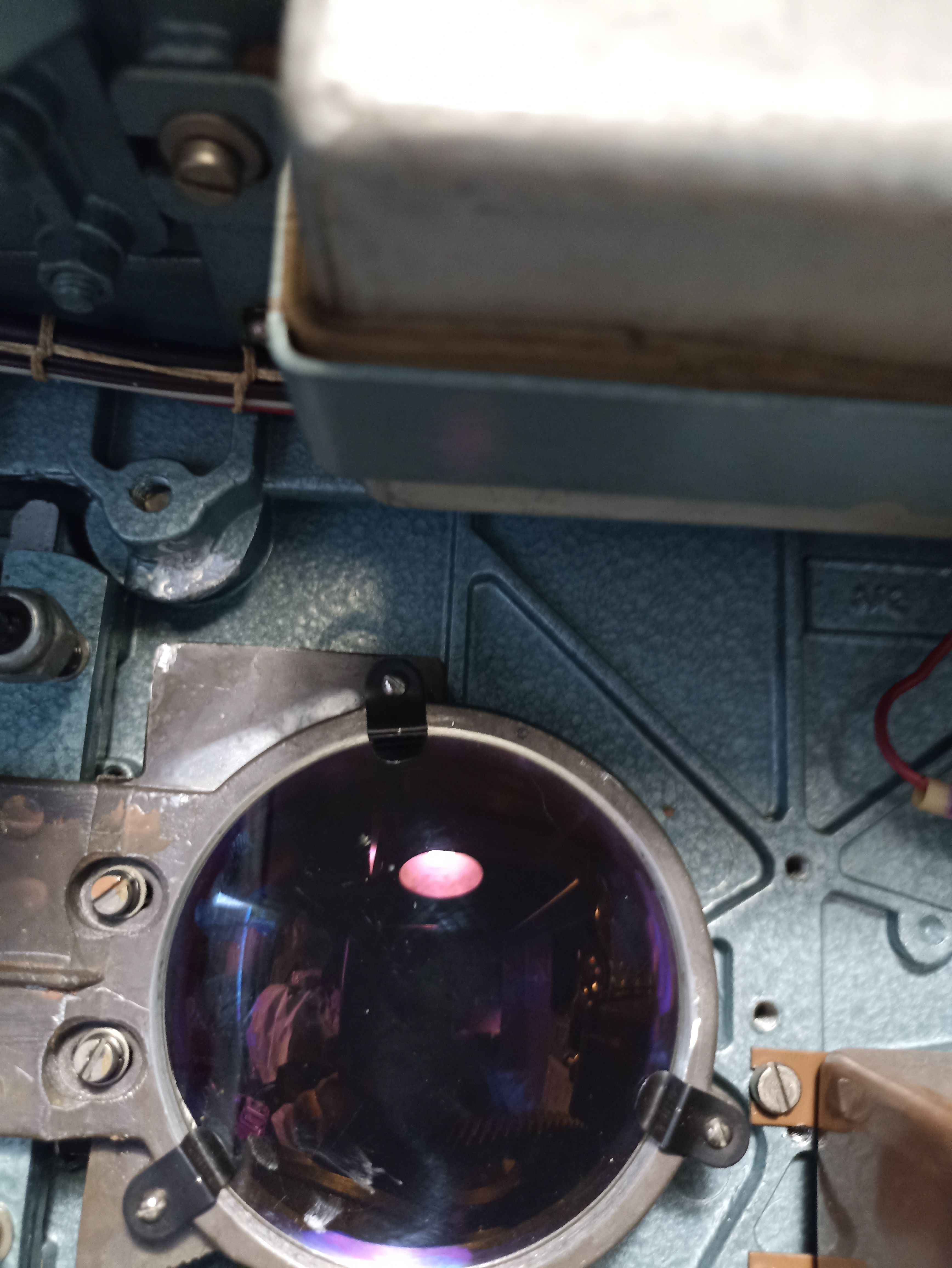

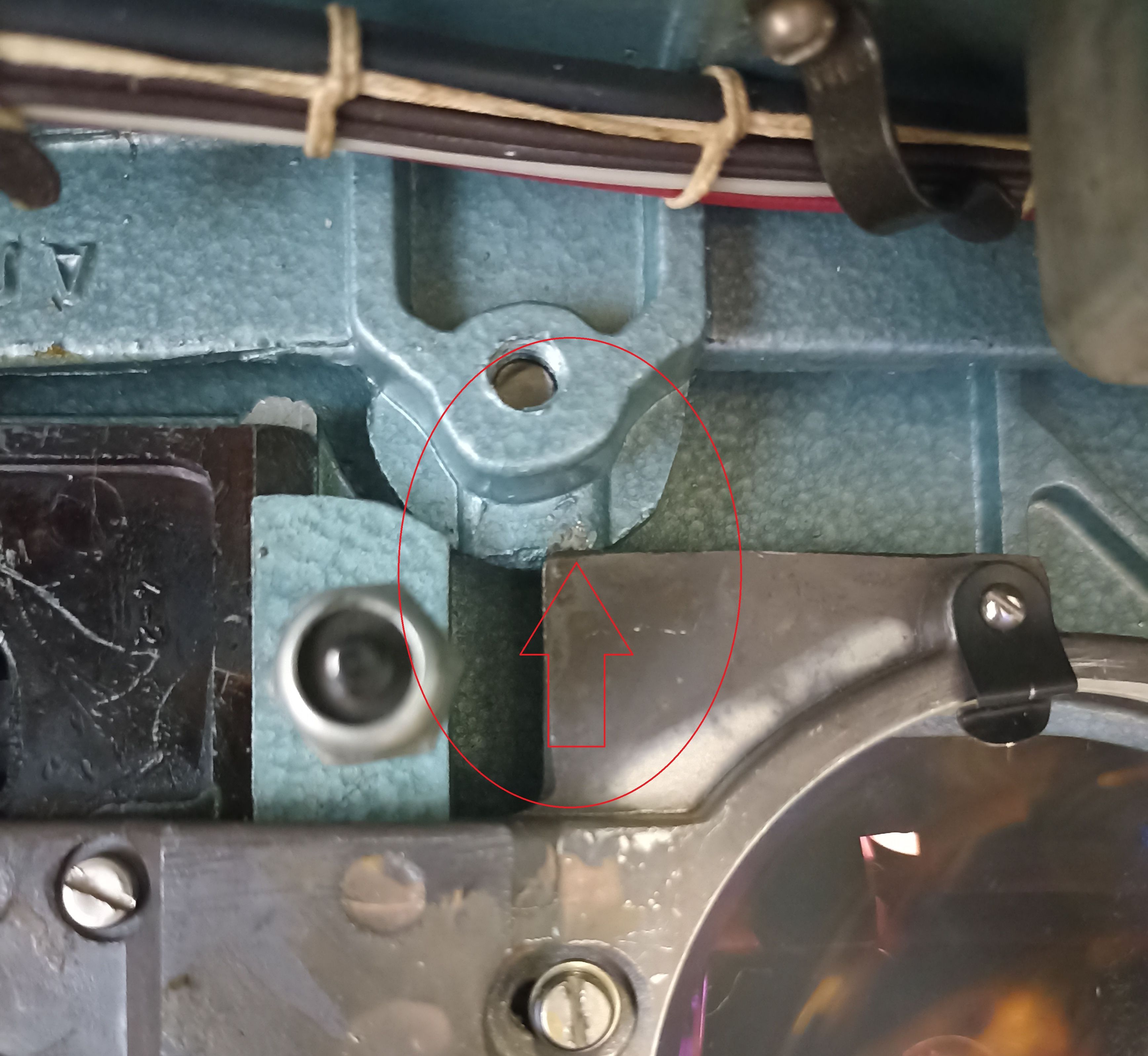

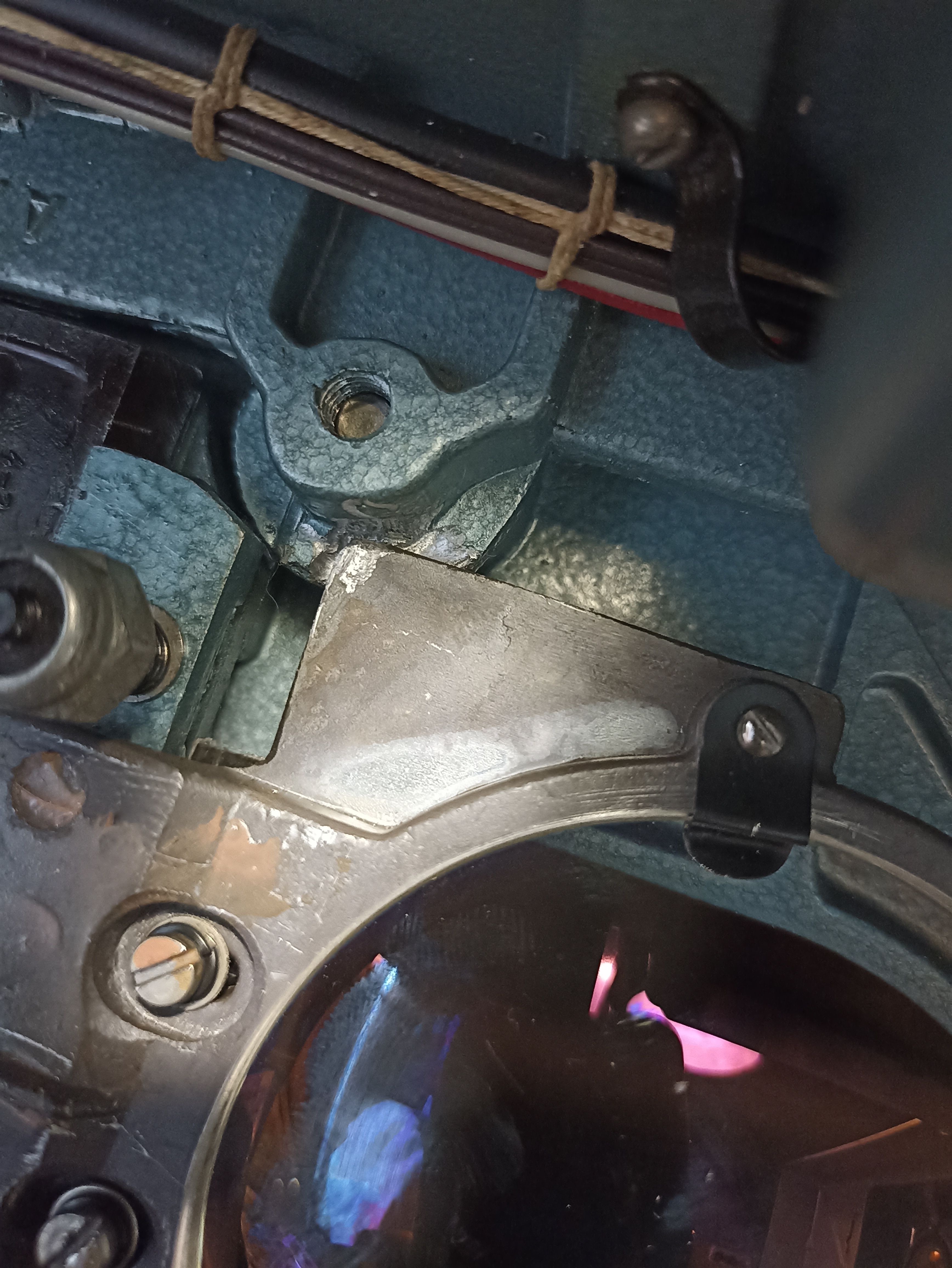

Вот так выглядит подвижная линза на одном из проекторов, если кто не разглядел, линза не влазит в своё посадочное место. Как в анекдоте, «написано же в инструкции — перед сборкой детали обработать напильником», хорошо напильники сейчас электрические, а то бы без рук остался.

Georg, я про мелкие косяки вообще не пишу, про резьбы и тому подобное, все клеммные соединения не затянуты, на одном проекторе не горела звуковая лампа, выводы от транзистора просто болтались в воздухе, если увеличить фото эксцентрика второго поста, то видно как погрызан палец, такое чувство, что бу поставили, зато мальтика работает мягче чем на первом проекторе.
На одном фильмовом канале, на дверце не было нижней оськи.
