Купил у продавца из Курска два поста КН 20п. Стояли в кунге, исполнение без ящиков. Достались только два проектора с кассетами, три больших бобышки и коммутационный кабель на два поста. Аппараты 1988 года.
Снял смазку, понял что центробежные заслонки заклинили, исключил. Сразу подтянул все контакты и поменял конденсаторы. Включил, работают ну очень громко, придется перебирать всю механику. Соответственно все косяки вылезут при переборке. Аппараты собраны плоховато, хуже чем ПК1Н 91г который расконсервировал новым. Например, кассеты нормально не встают в байонетки, их вгоняли молотком. Всё сделано грубовато, туго ходят держатели насадки и винты. Разборная бобина при вращении вклинивается в литой корпус сматывателя, либо криво прикрепили узел фрикциона, либо вылет вала маловат... Возможно продолжу эту тему
Такие вопросы:
1. Откопал в закромах бпк 08 83 года, с ним не горят звуковые лампы, пока не разбирался. Какой бпк мог быть у поздних кн20?
2. Комплект комплектовался 6у40 или 6у48?
3. Надёжен ли двойной обтюратор на двадцатках, и как минимизировать весь шум ?
КН20П позднего выпуска
Сообщений 1 страница 10 из 10
Поделиться112-03-2026 17:44:07
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 348
- Провел на форуме:
10 дней 3 часа - Последний визит:
Сегодня 11:26:28
Поделиться212-03-2026 19:19:57
- Активный участник
- Откуда: Новосибирск
- Зарегистрирован: 13-09-2020
- Приглашений: 0
- Сообщений: 484
- Пол: Мужской
- Провел на форуме:
6 дней 19 часов - Последний визит:
Вчера 18:47:27
Всем привет!
Что касается шумности работы - с этим ничего нельзя поделать, не изменяя радикально конструкцию. Даже демонтировав центробежные заслонки, основной шум издают шестерни механизма. Возможно, когда немного аппараты приработаются, станет чуть тише. Можно проверить подшипники двигателя, при необходимости, смазать или заменить. Как уже обсуждали, двойной обтюратор в целом работает, поддаётся регулировке и небольшой коррекции со временем, но шестерни там установлены из дерева. Похоже, чем более поздний выпуск, тем больше шансов их там встретить.
Я бы обязательно разобрал и полностью заменил смазку в узле двойного обтюратора.
Поделиться313-03-2026 10:22:54
- Активный участник
- Откуда: Новочеркасск
- Зарегистрирован: 10-10-2019
- Приглашений: 6
- Сообщений: 859
- Пол: Мужской
- Возраст: 61 [1965-01-25]
- Провел на форуме:
20 дней 10 часов - Последний визит:
Сегодня 12:24:44
Доброго здоровья!
Полная переборка и замена смазки с предварительной очисткой крайне необходима.
Консистентную смазку в мальтике тоже желательно заменить.

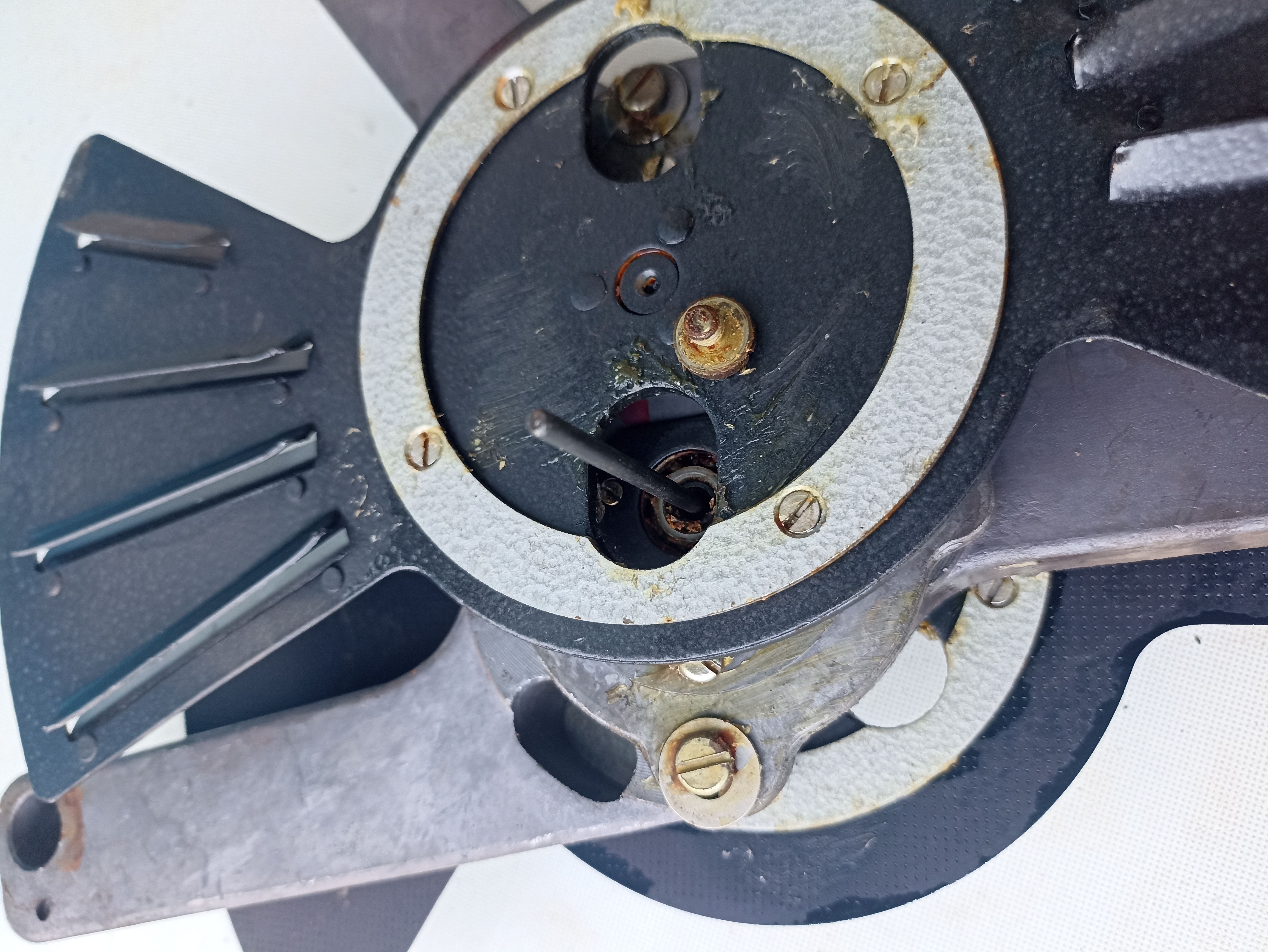

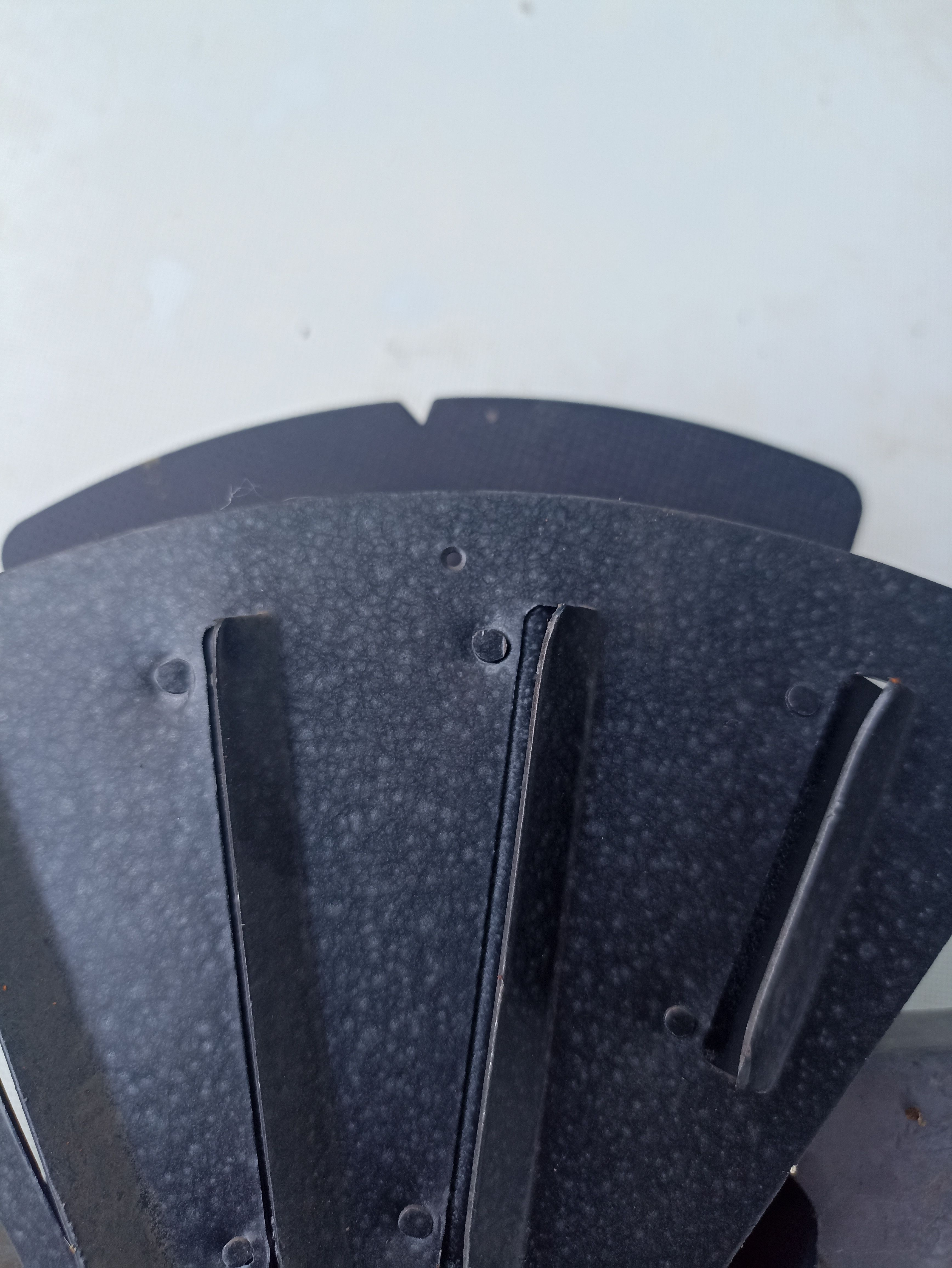

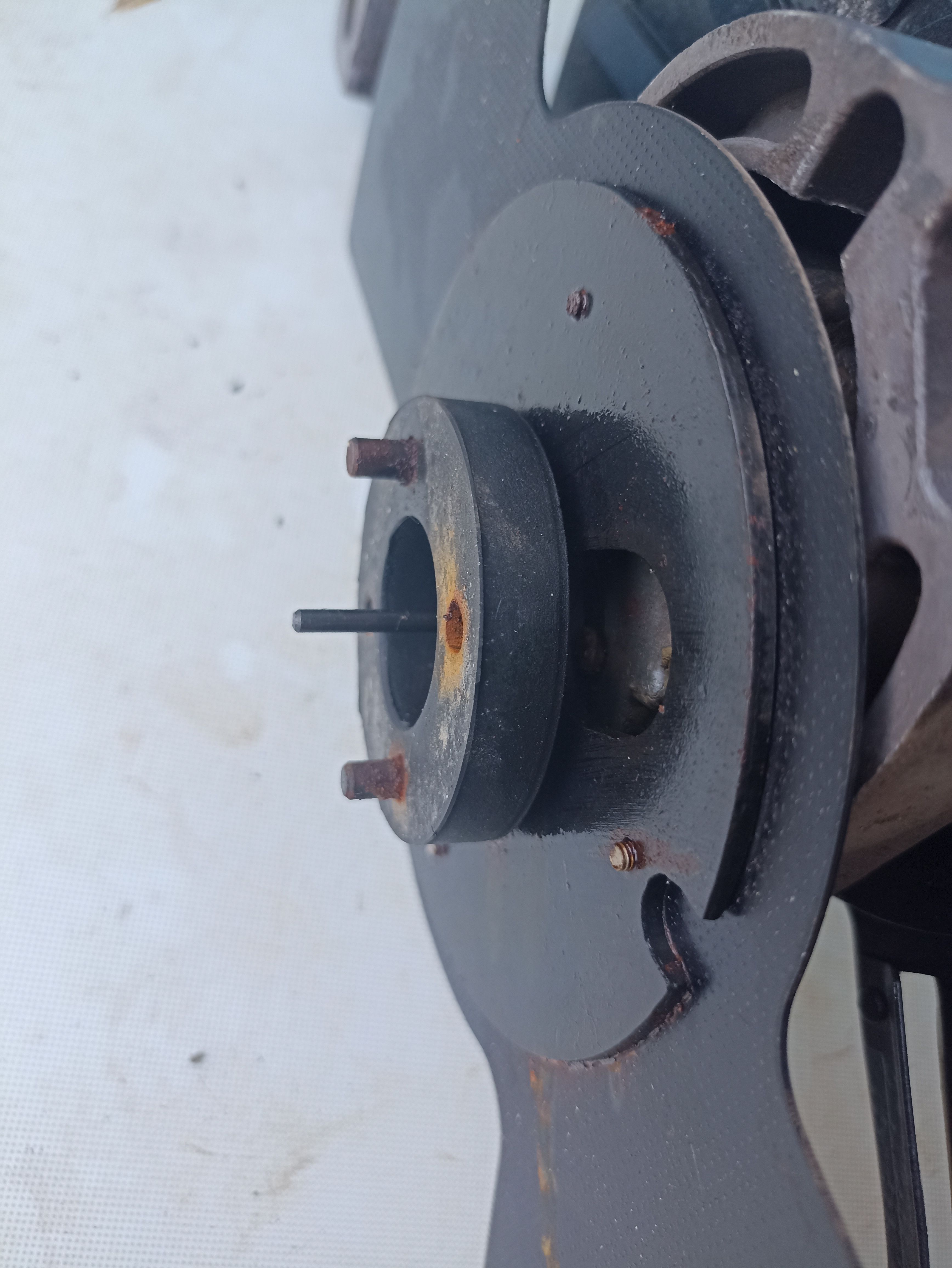

Двойной обтюратор легко разбирается и регулируется. Причём всё описано в инструкции. Работает хорошо. Но периодически, конечно надо проверять и подстраивать.
Я сам прошёл через это: полностью перебрал и отрегулировал (уже писал об этом). Повозился, конечно, изрядно. Тьфу-тьфу работают.
Поставляться комплекты могут как с 6У34, так и с 6У40 / 6у48. в последних случаях внимательно надо проверить полярность распайки фотодиодов. Для 6У34 всё равно, для поздних они должны быть включены обратно подпирающему напряжению, иначе звука не будет.
Поделиться413-03-2026 18:06:57
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 21
- Сообщений: 2485
- Пол: Мужской
- Возраст: 55 [1970-10-09]
- Провел на форуме:
2 месяца 13 дней - Последний визит:
Сегодня 14:13:15
Аппараты 1988 года.

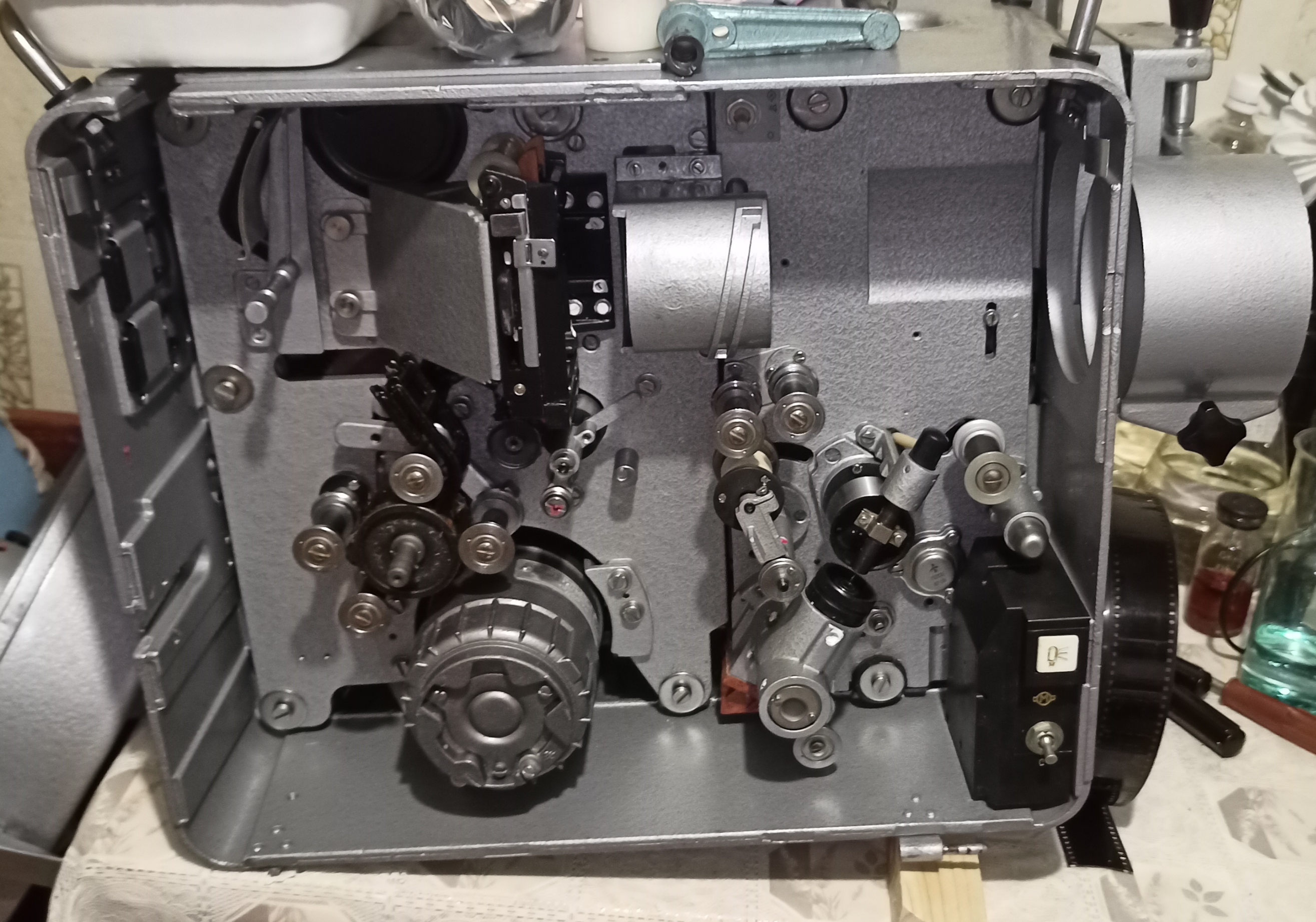

На фото в объявлении были аппараты точно более ранние, фото ваших можно, лентопротяжку?
Откопал в закромах бпк 08 83 года, с ним не горят звуковые лампы, пока не разбирался. Какой бпк мог быть у поздних кн20?
Отличие ранних и поздних БПК в наличии двух или одного разъёма, распиновка разъёма одинаковая, есть БПК для ламп К30х400 (КН-20, Украина-5), для ламп КГМ36х400 (КН-22), еще есть для Украины-7., но всё равно распиновка у всех одинаковая, только напрячжения на проекционную лампу разные
Поделиться513-03-2026 18:42:03
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 348
- Провел на форуме:
10 дней 3 часа - Последний визит:
Сегодня 11:26:28
Всем ответившим спасибо. Полезу в БПК пожалуй, и посмотрю что там ...
Поделиться614-03-2026 03:30:23
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 21
- Сообщений: 2485
- Пол: Мужской
- Возраст: 55 [1970-10-09]
- Провел на форуме:
2 месяца 13 дней - Последний визит:
Сегодня 14:13:15

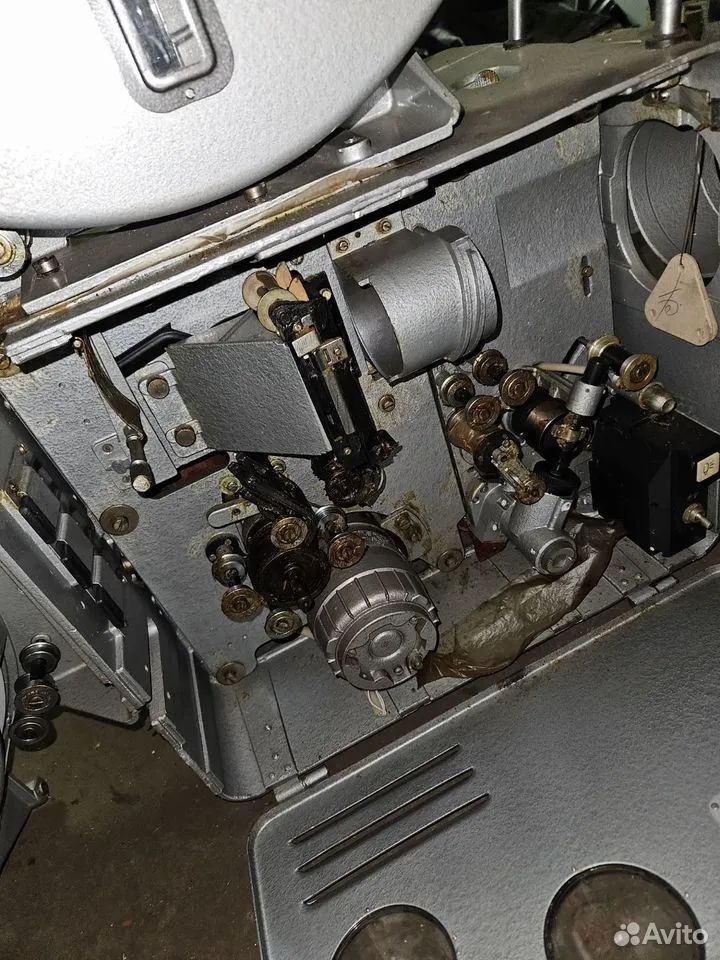

В объявлении было вот это фото, на фото более ранний КН, на нём стоит полукруглый прижимной полозок на скачковом барабане, а у вас уже стоит ролик как на КН-22, и кадровых рамок меньше.
Полезу в БПК пожалуй, и посмотрю что там ...
Померить напряжение на разъёме, если нет тогда разбирать БПК, а если есть, то прозванивать коммутацию.
Поделиться714-03-2026 09:18:32
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 348
- Провел на форуме:
10 дней 3 часа - Последний визит:
Сегодня 11:26:28
Снова про качество изготовления 80-х...
Открыв БПК быстро стало понятно, что оторвалась пайка на проводе с обмотки. Припаял, напряжение появилось. Но... Звуковая лампа загорелась только на одном посте. Понял что питание не приходит на проектор. Посмотрел коммутацию и выяснилось, что на колодке Пл1 с контакта 7 провода припаиваются на контакты 6 ШР, но завод на одном разъёме умудрился припаять на 10 контакт вместо 6. Но каждую пайку цапонлаком помазали, как ни в чем не бывало)
Поделиться814-03-2026 15:01:06
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 348
- Провел на форуме:
10 дней 3 часа - Последний визит:
Сегодня 11:26:28
Юстировка держателей насадок оказалась поганая, вернее ее вообще нет, насадки смотрят криво. На одном проекторе основание держателя искривилсь и треснуло от сильной затяжки винтов, и от искривления детали трут друг о друга. Теперь придется искать новый серый держатель насадки, или запчасти.
Поделиться914-03-2026 18:09:11
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 21
- Сообщений: 2485
- Пол: Мужской
- Возраст: 55 [1970-10-09]
- Провел на форуме:
2 месяца 13 дней - Последний визит:
Сегодня 14:13:15
Наверно точно в армию отправляли весь брак, что мне достались все кривые, что эти, ещё плюс армейские сборщики, которые кувалдой работают.
Поделиться1014-03-2026 18:50:38
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 348
- Провел на форуме:
10 дней 3 часа - Последний визит:
Сегодня 11:26:28
На первый взгляд всё не так плохо, всё исправимо. Конечно большой минус заводу что приходится после них возиться, не понятно вообще на что был расчет, ведь технику со столькими косяками в условиях армейского ПАКа, школы, пионерлагеря или сельского клуба исправлять бы не стали. Больше всего боюсь разных несоосностей, а вдруг где криво обработали важные для работы детали, или плато стоят криво, и т.д. Конечно всё выяснится после переборки. Ещё напрягает момент что возможно придётся юстировать проекционную систему и объективодержатель, а вдруг на заводе юстировали криво. Ну и неприятный момент обнаружил под пластиной с байонетками, там обнаружилась недостаточная глубина выемки в литом алюминиевом корпусе, и грибок байонета не может попасть на всю глубину, он упирается в корпус. Попробую отдать на фрезер, если пройдёт по высоте.
