Думаю, что нельзя.
Сам такую ленту склеивал только киноклеем (ацетон+диоксан).
Потому что если на обычную магнитофонную плёнку наклеить липкую ленту на магнитный слой, а не на основу, будет явный провал громкости.

Киноплёнку 16мм с магнитной дорожкой всегда склеиваю только клеем, именно из за того,что скотч пачкает магнитную головку. Вот только клей должен быть качественный
GreifeR писал:"Сам такую ленту склеивал только киноклеем (ацетон+диоксан)."
Ну и как такой клей,хорошо склеивает?
И где сейчас можно диоксан найти? Насколько я знаю , его только бочками продают. Поделитесь опытом,думаю многим будет интересно.

Очень хорошо склеивает 8 и 16-мм киноплёнки (с 35-мм дела имел мало). Лучше, чем ацетон с уксусной кислотой.
Где сейчас взять диоксан - не знаю, не искал.

stas160575, по ссылке продают
Диоксан солянокислый 20% раствор
Раствор хлороводорода в диоксане, Раствор хлористого водорода в 1,4-Диоксане 6 моль
Как я понимаю, это не сам диоксан. Диоксан - это мощный растворитель (как спирт или ацетон). Соответственно, использовать вместо спирта 5%-ный спиртовой раствор йода нельзя.
Нужен сам растворитель - чистый диоксан!

Рецепт был в "Справочной книге кинолюбителя". Надо её найти. Потому что в сети пока именно этого рецепта почему-то не обнаружил.

А про склейку плёнки вот тут обсуждают: Ремонт фильмокопий

Отредактировано GreifeR (07-04-2019 21:23:26)

Спасибо, понял.
Кажеся вот это - то что нужно.
https://pcgroup.ru/products/dioksan-14/

Да, это более похоже на диоксан.

Всем доброго вечера!

В продолжение темы склейки фильмокопий киноклеем.

Давно мучает вопрос долговечности и качества склеек скотчем, пусть даже и на прессе. Если скотч тонкий, то склейка перегибается при проекции, часто сходит с зубьев барабана. Толстые склейки могут плохо проходить в фильмовом канале, исчезает нижняя петля.

Решил попробовать в деле киноклей. Купил в одном известном в сети магазине пузырёк 10 мл с жёлтой наклейкой. Пресс тоже пришлось купить, хотя у самого где-то валялся абсолютно такой же, новый МПП-2 производства ЛОМО.

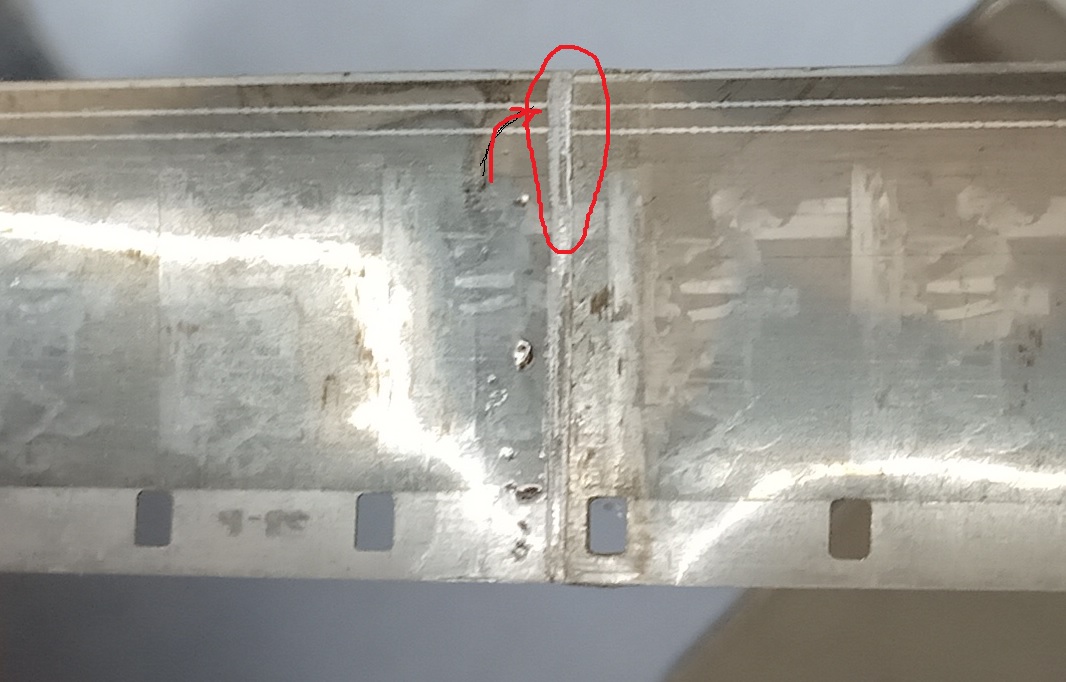

Результат на фото ниже.

Для примера, типичная сухая скотчевая склейка:

Удалось отмыть старый скотч салфеткой с авиационным керосином. Лучше, конечно чистый бензин ("Галоша" или для зажигалок), но его под рукой сейчас нет.

Ранее никогда не пользовался таким прессом по назначению. Вставил всё согласно инструкции, зачистил эмульсию лезвием для канцелярского ножа, немного подправил встроенным в пресс скребком.
Скребок зубастый, и если немного переусердствовать, то можно легко стереть им часть перфорации. Может быть подберу (изготовлю) более удобный.

Клей достаточно жидкий, наносится кисточкой в крышке на зачищенный от эмульсии край, затем, быстро прижимается ответная часть плёнки. Мне не очень понравилось, что клей может легко растекаться, и затекает под плёнку, и прижимную планку. Думаю, что клей должен быть более вязкий. Ждал около минуты, потом открыл пресс и достал плёнку. Возможно, из-за излишков клея, место возле склейки немного размягчается, и легко гнётся. Поэтому, нужно какое-то время подержать плёнку в прессе с поднятым прижимом, или просто на столе в прямом состоянии. Для первого раза, склейка не очень страшная.

В целом, результатом доволен. Клея должно хватить надолго, т.к. его расход очень мал. Запах практически не ощущается, какой-то лёгкий фруктовый, не раздражает.

Конечно, такой вид склеивания не очень быстрый, но результат должен быть хорошим.
Через некоторое время переклею какую-нибудь плохую фильмокопию, проверю, как склейки ведут себя при прогоне на проекторе и при хранении в рулонах.

Отредактировано Georg (18-01-2022 17:59:30)

Georg, направление мыслей у Вас правильное, просто нужно потренироваться.
В своё время очень много пришлось монтировать фильмов на 8 и 16-мм киноплёнке.  Это совсем не то, что ремонтировать фильмокопии. Почему? Да потому, что фильм существовал в единственном экземпляре, склеек было около 100-200 штук на одну часть (10 минут), и требования к ним предъявлялись очень высокие. Они должны были быть прочными, не мешать прохождению фильма в ЛПМ, не растягиваться и не переламываться при изгибе. Потому что с переклейкой терялись два кадра фильма, а это 1/12 секунды! Если при этом была ещё и фонограмма (отдельно на катушечном магнитофоне), то возникал рассинхрон.

Опытным путём было установлено, что самая надёжная склейка - сделанная на полуавтоматическом прессе по описанной Вами технологии. Имело значение, какой конец плёнки накладывать поверх, но это больше теоретически. Практически было очень важно следующее:
1. Хорошо зачистить полосы, которые нахлёстывались друг на друга. Если эмульсию слегка увлажнить (послюнявленным пальцем хотя бы), она легче счищается. Но после этого обе полоски надо слегка поскрябать, чтобы они стали шероховатыми.
2. Зачищать плёнку лучше прилагаемым к прессу скребком (см. моё фото выше) или скальпелем. Канцелярский нож не пробовал. Он может быть слишком гибким, и конец у него неправильной формы, поэтому и рвёт перфорации.
3. После того, как оба края зачищены и наложены друг на друга, верхний край приподнимается (например, маникюрными ножницами) и другой рукой тонкой кисточкой с клеем быстро смазываются обе поверхности, сразу после этого зажимаются прессом. Снять зажим можно через 2-4 минуты, и только ещё через 3-4 минуты заряжать фильм в проектор. Склейка должна окрепнуть!
4. Клея на кисточку надо набирать ровно столько, сколько надо, не больше и не меньше. Меньше - не промажется вся поверхность, останутся просветы, и склейка постепенно развалится. Больше - будет слишком гибкое тонкое место соединения и/или наплывы клея на соседние кадры. Как получилось у Вас. Надо тренироваться на кусках плёнки. Это очень важно!
5. Лучшим клеем была смесь ацетона и диоксана.
6. Правильная склейка достаточно упругая, и место склейки должно быть не очень толстым. Для этого плёнку и зачищают!
7. Такая склейка очень прочная на разрыв, но при постоянной эксплуатации начинает расходиться на изгиб. Для предотвращения этого все склейки дополнительно поверх клеевых проклеивали скотчем на специальных прессах (которые просекали скотч на перфорациях). Если пресса не было, то просто скотчем вручную, места перфораций прорезались скальпелем. Такая проклейка защищала склейку от расхождения на изгиб.
8. В случае магнитной дорожки скотч с неё срезается.
9. По моему личному опыту все чисто скотчевые склейки постепенно растягиваются, образуются щели. А при сползании скотча ещё и пачкается лента скотчевым клеем. От качества скотча зависит только, насколько это быстро произойдёт.  Но процесс неизбежен.

Отредактировано GreifeR (18-01-2022 20:07:08)
