Всем привет. Имеется новый комплект ПК-1Н в заводской комплектации. При нажатии кнопки пуска запускается двигатель, но реле времени не работает, пускатель не срабатывает и проекционная лампа не зажигается. Если принудительно замкнуть пускатель или реле отвечающее за его включение то всё работает. В блоке коммутации бк-3 заменил два электролита на 220 мф и конденсатор мбм 0,5 мф в проекторе но результата это не дало. Может кто нибудь сталкивался с такой неисправностью.
Кинопроектор ПК-1Н не зажигается проекционная лампа
Страница: 1
Сообщений 1 страница 8 из 8
Поделиться130-11-2019 17:19:27
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Поделиться201-12-2019 10:48:49
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 03:02:28
КН написал(а):
В блоке коммутации бк-3 заменил два электролита на 220 мф
КН, За время срабатывания реле времени отвечает резистор R-1 и конденсатор С-3 МБГП-2-160В-10МкФ, который расположен отдельно от платы,
Красным выделил схему реле времени, там кроме С-3 нет конденсаторов, резистор R-1 регулирует время срабатывания реле К-1, контакты 1К2 реле К2 отвечают за работу реле времени, проверьте их, размыкаются ли они при включении реле К2.
Поделиться301-12-2019 15:33:47
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Спасибо. Сегодня ковырялся с этой платой, решил пропаять все дорожки и очевидно где то потянул соплю. При включении БПК сгорают дорожки. Решил сделать новые платы в блоке коммутации и аппарате, качество ужасное, дорожки при пайке отваливаются. О результатах доложу.
Поделиться402-12-2019 16:19:30
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 03:02:28
КН написал(а):
Решил сделать новые платы в блоке коммутации и аппарате
А в аппарате что случилось?
Поделиться503-12-2019 15:05:59
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
Сами по себе платы плохого качества, при пайке отлетают дорожки. Сделаю новые, заодно потренируюсь в травлении плат.
Поделиться622-01-2021 18:05:45
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25

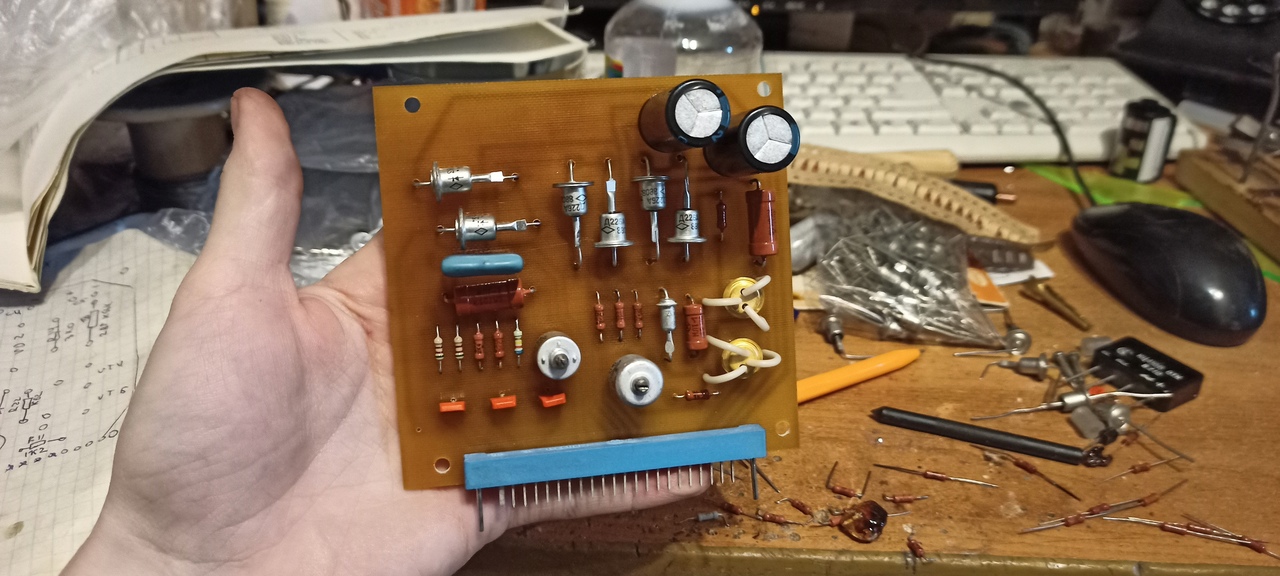

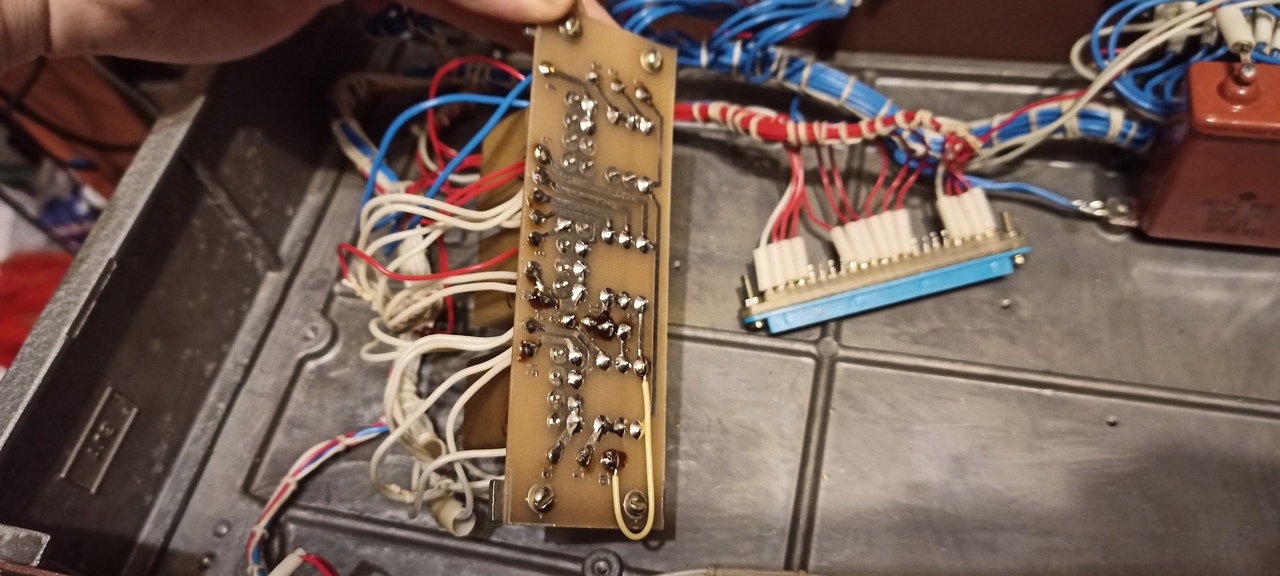

Спустя долгого простоя поднимаю тему. Полностью восстановил свой проектор, скопировал заводские печатные платы и изготовил новые такие же.
Есть один вопрос. Товарищи, пользователи проекторов ПК, подскажите, как должна вращаться та часть поперечно-направляющего ролика которая находится со стороны киномеханика ? Её устройство таково, что короткая пружина сильно прижимает ролик к регулировочному винту положения фильма в фильмовом канале. У меня эта часть ролика вращается туго и фильм, проходя в канале, не может ее вращать, она стоит на месте.
Поделиться723-01-2021 01:35:56
- Администратор
- Откуда: Россия
- Зарегистрирован: 16-02-2017
- Приглашений: 20
- Сообщений: 2347
- Пол: Мужской
- Возраст: 54 [1970-10-09]
- Провел на форуме:
2 месяца 9 дней - Последний визит:
Сегодня 03:02:28
КН написал(а):
Есть один вопрос. Товарищи, пользователи проекторов ПК, подскажите, как должна вращаться та часть поперечно-направляющего ролика которая находится со стороны киномеханика ? Её устройство таково, что короткая пружина сильно прижимает ролик к регулировочному винту положения фильма в фильмовом канале. У меня эта часть ролика вращается туго и фильм, проходя в канале, не может ее вращать, она стоит на месте.
Я уже описывал эту проблему в своей теме Кинопроектор ПК-2Н
Поделиться825-01-2021 13:16:49
- Активный участник
- Зарегистрирован: 06-07-2017
- Приглашений: 0
- Сообщений: 301
- Провел на форуме:
9 дней 15 часов - Последний визит:
21-06-2024 23:52:25
КПТ-36 спасибо. Поменял маленькую пружину, большую немного растянул и всё заработало как положено.
