Полозки проверить надо на предмет износа и вкладыш фильмового канала. Похоже на слабый прижим. Это первым делом. Ну и мальтийский механизм на люфт - пошатать скачковый барабан по ходу - против хода пленки. Люфта быть не должно.

Отредактировано Старьёвщик (01-01-2023 05:29:19)

Всех с наступившим Новым годом!

Винт крепления скачкового барабана не раскручен случайно? Попробуйте локализовать это люфт, как советуют коллеги...

Ну судя по барабану создается такое впечатление ,что винт там не зажат. Ну а обычно такая тряска от плохого прижима.

И не забывайте ,что неправильная регулировка и работа того узла ведет к порче фильмокопий.  Кроме всего прочего проверьте сам барабан. Может его стоит выбросить и заменить вместе с болтом. и саму оську мальтийского посмотрите в каком она там сейчас состоянии.

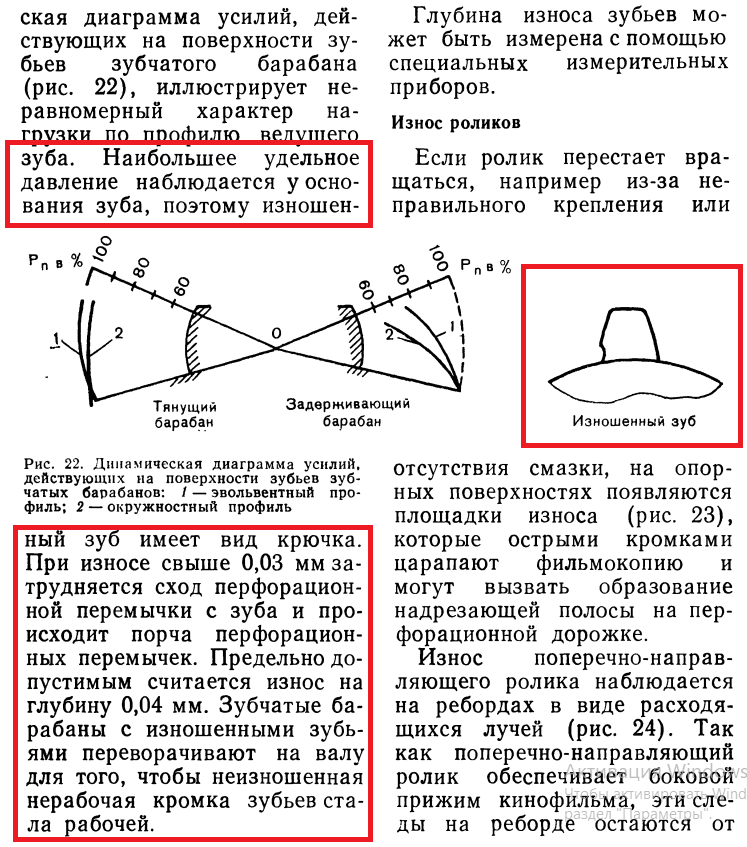

Зубья барабанов, особенно скачковых, изнашиваются довольно неплохо. Износ увидеть не очень просто при его небольших величинах, легче почувствовать. Если провести ногтем пальца или острым пластиковым скребком от вершины зуба к его основанию, то в месте примыкания грани зуба к рабочему диаметру будет ощущаться ступенька. Это и есть место активного износа. Также, на барабане с износом зубьев будет слышен звук при сходе плёнки, в виде треска. Это слышно даже при проворачивании механизма "от руки". Проще говоря, нарушается правильный профиль зуба - каждая грань должна быть немного выгнута наружу, для облегчения беспрепятственного схода плёнки. Износ нивелирует эту "выпуклость", зуб заостряется, а вскоре, грань становится вогнутой. Вот тут уже и до повреждения перфораций совсем недалеко - зубья начинают напоминать крючки, которые "не хотят" отпускать плёнку. Износ стальных деталей полимером в этом случае абсолютно точно соответствует пословице "вода камень точит" - многократное концентрированное воздействие нагрузки делает своё дело.

Барабаны изготовлены из качественной стали, и должны иметь термообработку для повышения твёрдости. Но даже эти меры не спасают от износа. Не смотря на свою относительную простоту, барабаны имеют свою специфику изготовления. Многие технологии, к сожалению, уже утрачены. Барабан невозможно изготовить имея только универсальные станки. Самый ответственный момент - это нарезка зубьев нужного профиля с точно выдержанным шагом, относительно центра вращения. Скорее всего, это выполняли на узкоспециализированных зубонарезных станках.

По воспоминанию старших коллег, массовое изготовление большинства барабанов делали на Алма-Атинском заводе "Кинодеталь". Там делали барабаны, сменные кадровые рамки 23КПК и т.п. Барабаны изготавливали на оборудовании, вывезенном по репарациям из Германии, и по всей видимости, оно эксплуатировалось до полного износа и развала Союза, потому что к качеству барабанов были неоднократные нарекания киносети.

Использовать для изготовления барабана 3Д-печать металлическим порошком заманчиво, только она сама по себе не обеспечит нужной точности и чистоты поверхности, подойдёт только в качестве заготовки. А дальше всё та же специфика, что я описал выше. В современных приборах и устройствах (за редчайшим исключением) стараются избежать точностей изготовления +/- 0,001 мм. Вообще, в литературе по наладке и регулировке киноустановок этот вопрос рассмотрен очень подробно, с рисунками, конкретными значениями размеров и допусков.

Я менял скачковый барабан,когда запускал один из своих КН-15.Просто перевернул старый.

Скачковый барабан изнашивается намного быстрее ,чем комбинированный,поскольку нагрузка на зубья "ударная" а не равномерная.Сила "удара" зуба по перфорации порядка 100кг,об этом подробно написано во многих "умных книгах" по кинопроекции.

Насколько быстро придётся  менять скачковый барабан ,зависит от режима работы "киноустановки".Если ,как в настоящем кинотеатре (3-4 сеанса в день) то,довольно быстро.А если,как у меня, 2-3 раза в неделю,то ...заменил барабан в 2014г-пока заметных проблем нет,состояние ЛПТ регулярно проверяется. И да,"лавсан" съедает зубъя намного быстрее,чем советский "триацетат" ,но это моё личное мнение,просто материал такой "крепкий" к ударным нагрузкам.

А вообще,проблемы  дефицита скачковых барабанов для проекторов КН пока нет,их достаточно выпустили,чтобы сделать "запас", да и на том же Авито  запчасти регулярно продают.

Пленка в кино сейчас не используется. Поэтому проблема запчастей к пленочным проекторам-это только касается единичных любителей ретро и антиквариата. Поэтому то что навыпускали за прошедшие годы в огромных количествах хватит на весь век этих кинолюбителей. Естественно огромная часть всего этого пошло в металлолом ,но я думаю много еще и осталось.

Хм... Странно это...

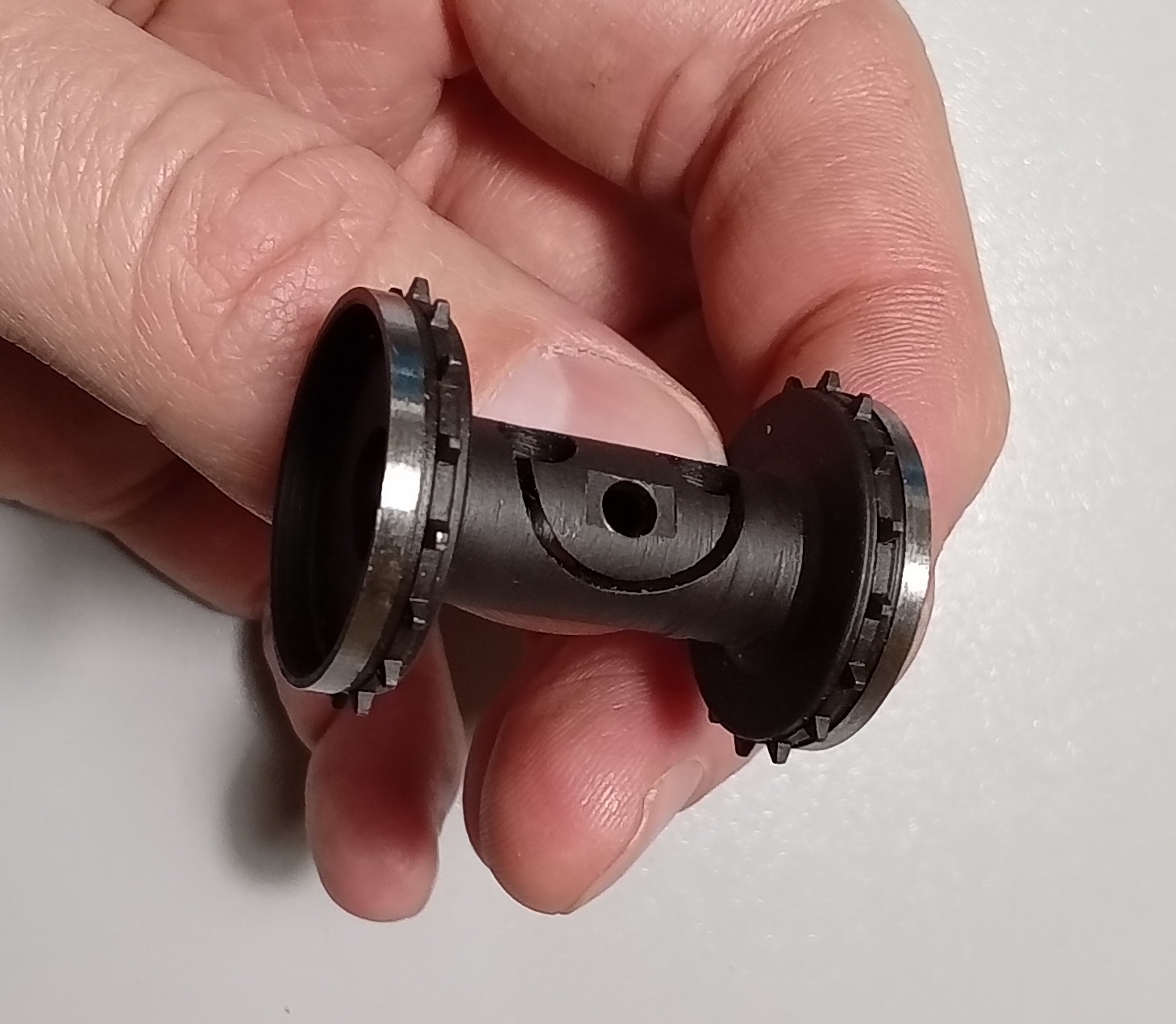

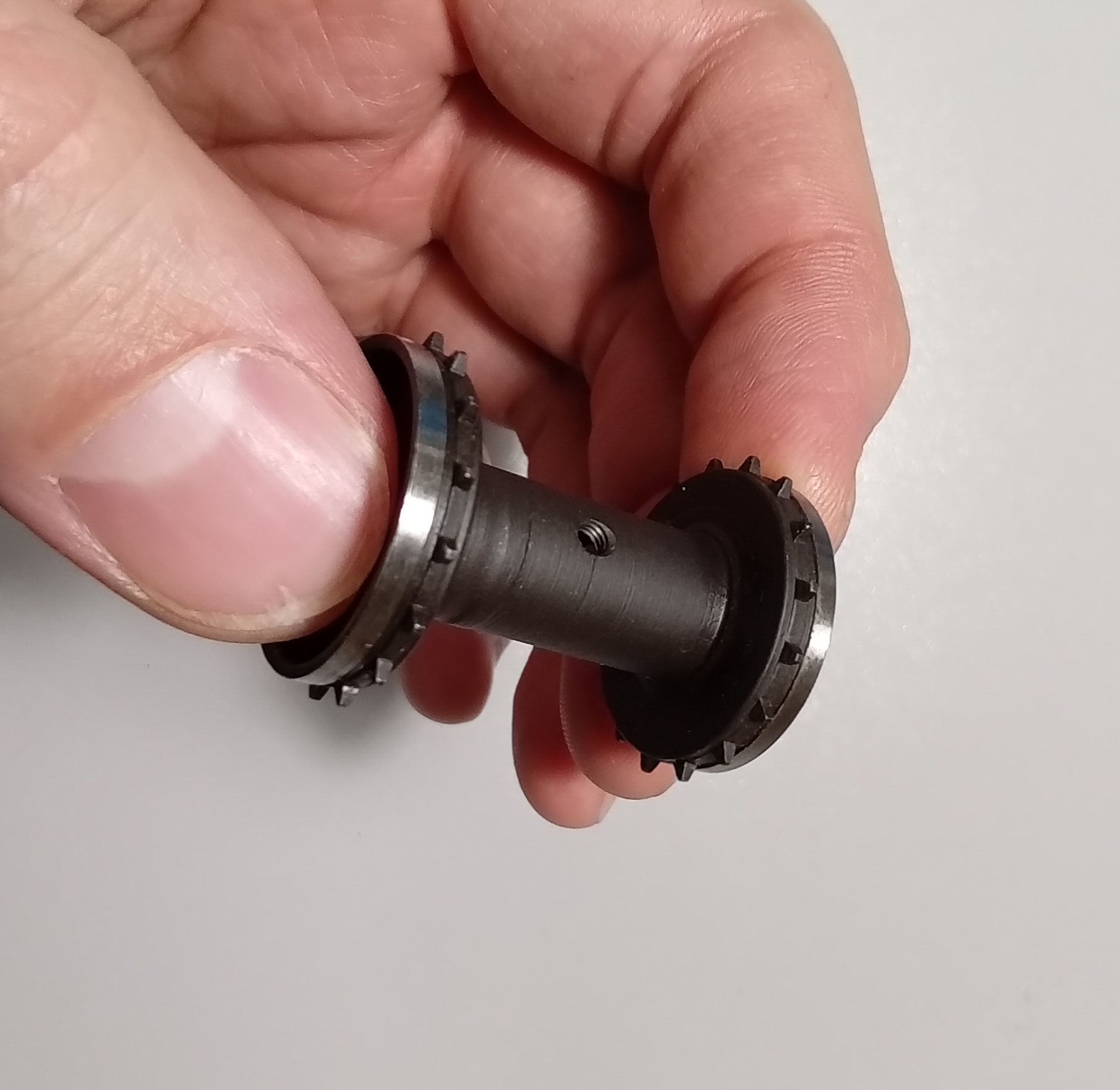

Барабан имеет фигурный вырез, который пружинит, когда вы затягиваете винт, и крепко обхватывает вал. Также, с противоположной стороны есть резьбовое отверстие, благодаря которому не требуется гайка.
Барабан должен надеваться на вал достаточно плотно, с небольшим натягом. Заворачивая винт от руки стандартной шлицевой отверткой, не прилагая чрезмерных усилий, гарантированно достигается нужный зажим на валу, и провернуть барабан не представляется возможным.
Посмотрите, что происходит в вашем случае, чем отличается барабан от моего примера. Что я вижу, это то, что у вас есть гайка. Наверное, по какой-то причине вы не можете хорошо затянуть. Раз есть гайка, значит нет резьбы в барабане? Может быть она износилась, или её не было с самого начала. Винт у вас М3, оцинкованный, класса прочности 4.2 или 5.5, т.е. обыкновенная "сыромятина". До даже с его помощью должно получиться затянуть барабан на валу. Приготовьте подходящий к гайке ключ, и шлицевую отвёртку, с шириной шлица 3-3,5 мм.

P.S.: Судя по видео, у вас винт полусфера с крестовым шлицем. В этом размере он не очень удобен для затяжки, "крест" легко сорвать плохо подходящей отвёрткой. Рекомендую подобрать винт с плоским шлицем.
